前置信息

全双工/半双工/单工通信协议

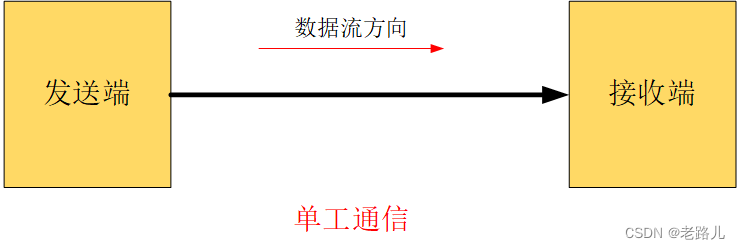

单工通信：数据流只能从发送端到接收端，为单向通道。如：键盘和显示屏之间的通信为单工通信，显示屏只能接收键盘的输入，无法向键盘反馈。

半双工通信：数据流可以在发送端和接收端双向流动，即：发送端既能发送数据，也能接收数据；接收端既能接收数据，也能发送数据。但是发送端发送数据和接收数据（接收端接收数据和发送数据）不能在同一时刻进行。如：对讲机通信为半双工通信，对讲机两端都可以说话，但是他们不能同时讲话，得一个一个讲。

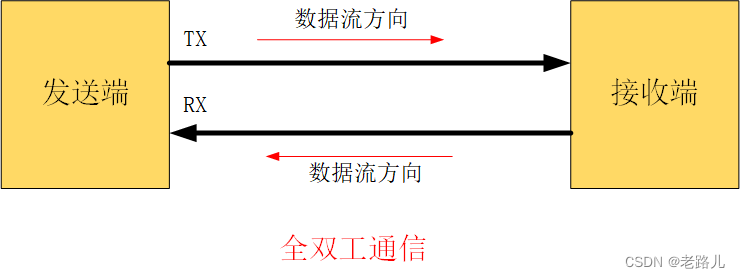

全双工通信：数据流可以在发送端和接收端同时双向流动。发送端和接收端均具有独立的TX（发送数据）和RX（接收数据）通道。如：电话通信为全双工通信，电话两端可以同时讲话。

一、SPI协议

1.SPI传输原理介绍

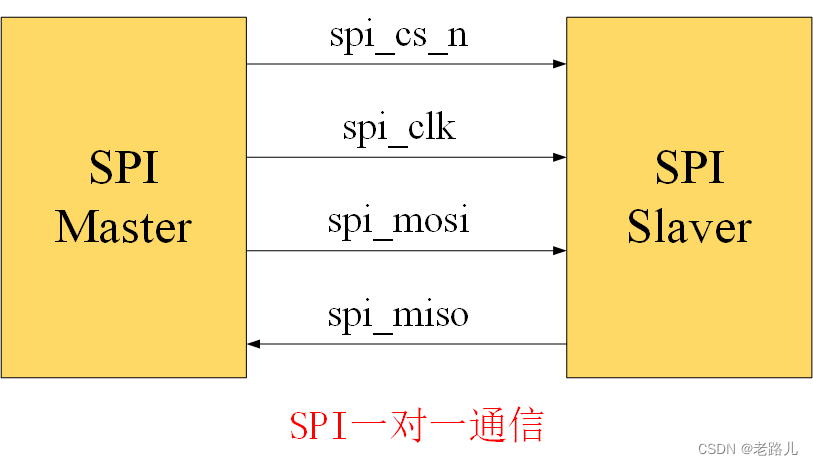

SPI（Serial Peripheral Interface，串行外围设备接口），是一种全双工通信协议，同步通信。其基本通信模式为

SPI通信接口为：
SPI_CS_N：片选信号，一般低电平有效。由主机（master）产生，选择与之通信的从机（slaver），低电平表示从机被选中。
SPI_SCLK：时钟信号，由主机产生，用于控制数据传输速率和时机（即：数据采样时间）
SPI_MOSI：SPI接口的TX通道，主机发送给从机的数据（Master Output Slaver Input）
SPI_MISO：SPI接口的RX通道，从机发送给主机的数据（Master Input Slaver Output）

SPI传输特点

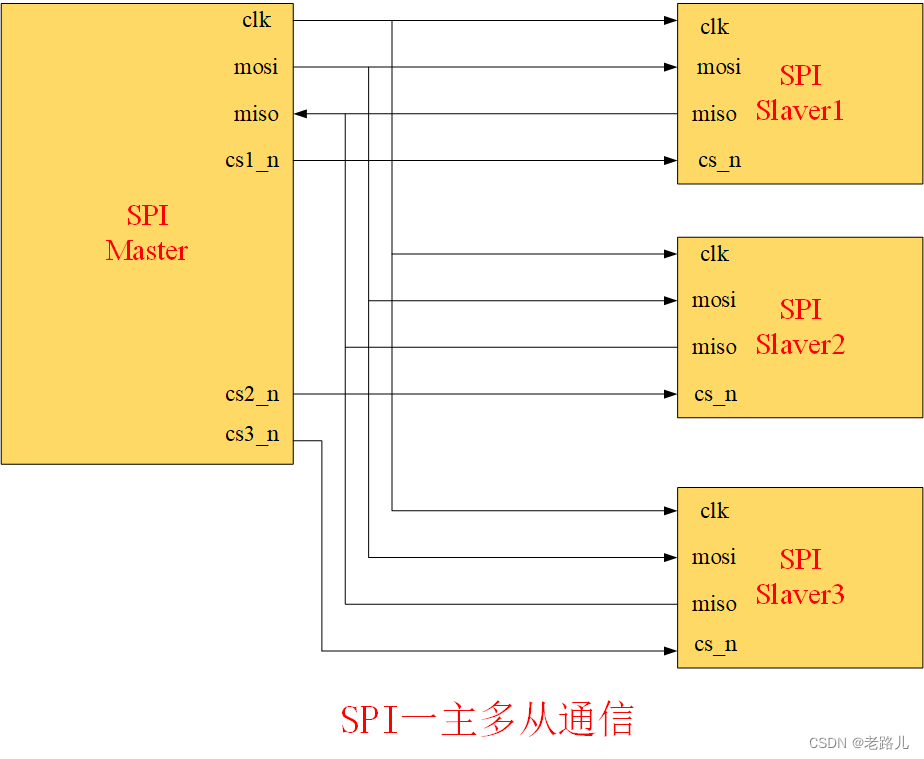

1.SPI通信为主从模式。支持一主多从的通信方式，主机通过片选CS信号选中从机。其中需要注意的是：时钟信号CLK只能由主机产生。

2.SPI为同步通信协议：SPI在传输数据的同时传输时钟信号。主机根据将要交换的数据产生时钟脉冲信号，时钟信号通过时钟极性（Clock Polarity）和时钟相位（Clock Phase）规定两个SPI设备在何时进行数据交换和数据采样，实现两个SPI设备的同步传输。
3.SPI为全双工通信协议：SPI同时拥有TX（MOSI）数据通道和RX（MISO）数据通道，为全双工通信。

SPI与I2C/UART的对比

1.硬件接口差异

IIC，拥有两根线，sda(双向端口)/scl(最大4Mbits/s).
SPI，拥有4根线，sclk/SDI(串行输入)/SDO(串行输出)/CS(片选：当接多个从设备时，需要用到该信号)
UART，拥有3根线，RX(接受数据)/TX(发送数据)/GND(地线)

2.协议差异

1.IIC和SPI均为先传输MSB，UART为LSB先传输
2.IIC的速度比SPI的速度更慢一些，协议更复杂一些，线也比标准的SPI少。
3.IIC通过地址选择从设备，SPI通过片选信号选择从设备
4.SPI和UART可以实现全双工通信，IIC为半双工通信(IIC只有一根数据线)
5.IIC需要上拉电阻，抗干扰的能力更弱。一般用于同一板卡上芯片之间的通信，较少用于远距离通信
6.UART需要固定的波特率，也就是说两位数据之间的间隔要相等。SPI无所谓，因为自己有时钟
7.UART为异步通信，一帧可以传送5/6/7/8位数据，SPI为同步通信可以一位一位的传送，IIC为同步通信传送8位连续数据

2.SPI传输模式

SPI协议规定SPI有四种传输模式，由CPOL（时钟极性：Clock Polarity）和CPHA（时钟相位：Clock Phase）决定

因此四种模式为：

其中模式0和模式3比较常用

二、SPI Verilog实现

1.设计时序

Mode 0设计时序：
模式0：sclk空闲时为低电平，数据在上升沿采样
以传输8bit数据为例，数据传输可以分为0-15共16个状态；
发送方向——MOSI（Master Output Slaver Input）：
主机发送数据，从机要在上升沿采集数据，为了保证从机进行采样时数据稳定，因此主机在时钟下降沿切换数据（sclk下降沿时，mosi切换），因此各个状态SCLK和MOSI的行为可总结为：
状态0：SCLK为0，MOSI保持不变
状态1：SCLK为1，MOSI进行数据切换
状态2：SCLK为0，MOSI保持不变
状态3：SCLK为1，MOSI进行数据切换
状态4：SCLK为0，MOSI保持不变
状态5：SCLK为1，MOSI进行数据切换
状态6：SCLK为0，MOSI保持不变
状态7：SCLK为1，MOSI进行数据切换
状态8：SCLK为0，MOSI保持不变
状态9：SCLK为1，MOSI进行数据切换
状态10：SCLK为0，MOSI保持不变
状态11：SCLK为1，MOSI进行数据切换
状态12：SCLK为0，MOSI保持不变
状态13：SCLK为1，MOSI进行数据切换
状态14：SCLK为0，MOSI保持不变
状态15：SCLK为1，MOSI进行数据切换，数据传输完毕
接收方向——MISO（Master Iutput Slaver Onput）：
主机接收数据，为了保证主机进行采样时数据稳定，因此主机在时钟上降沿c采样（mode 0：数据在上升沿被采样），因此各个状态SCLK和MISO的行为可总结为：
状态0：SCLK为0，采样MISO
状态1：SCLK为1，不采样
状态2：SCLK为0，采样MISO
状态3：SCLK为1，不采样
状态4：SCLK为0，采样MISO
状态5：SCLK为1，不采样
状态6：SCLK为0，采样MISO
状态7：SCLK为1，不采样
状态8：SCLK为0，采样MISO
状态9：SCLK为1，不采样
状态10：SCLK为0，采样MISO
状态11：SCLK为1，不采样
状态12：SCLK为0，采样MISO
状态13：SCLK为1，不采样
状态14：SCLK为0，采样MISO
状态15：SCLK为1，不采样，数据传输完毕

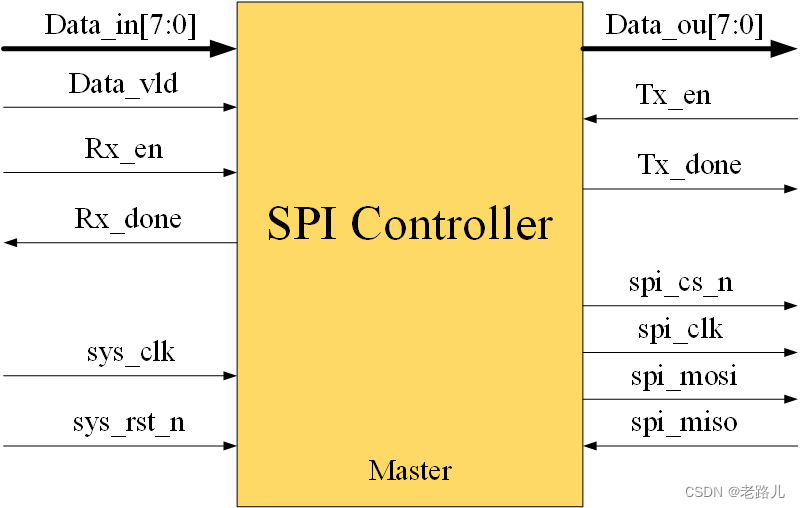

2.设计框图

发送方向：
data_in[7:0]：主机需要向从机发送的8bit数据
data_vld：data_in有效指示
tx_en：主机向从机的发送使能
tx_done：主机发送数据完成标志
接收方向：
data_ou[7:0]：主机接受到的来自从机的8bit数据
rx_en：主机接收数据使能
rx_done：主机接收数据完成标志
SPI接口：
spi_cs_n：片选信号
spi_sclk：spi时钟信号
spi_mosi（master output slave input）：主机输出数据，从机输入数据
spi_miso（master input slaver output）：主机输入数据，从机输出数据
系统接口：
sys_clk:系统时钟
sys_rst_n：系统复位信号

3.verilog代码

1.设计过程中，使用shift_in/shift_ou指示发送和接收方向数据切换与采样时刻。
2.片选信号和时钟信号在状态机结束后立即处于默认值（片选拉高，时钟拉低）

`timescale	1ns/1ns
module spi_module	#(parameter	WORD_SIZE=8)(
	input		wire						sclk,
	input		wire						rst_n,
	input		wire						tx_en,
	input		wire						rx_en,
	input		wire [WORD_SIZE-1:0]		data_in,
	input		wire						data_vld,
	output		wire [WORD_SIZE-1:0]		data_ou,
	output		reg							tx_done,
	output		reg							rx_done,
	//spi interface
	output		reg							spi_cs_n,
	output		reg							spi_clk,
	output		wire						spi_mosi,//MSI first send
	input		wire						spi_miso
);

reg	[3:0]	tx_state;
reg	[3:0]	rx_state;

reg	[WORD_SIZE-1:0]	shift_in_reg;
reg	[WORD_SIZE-1:0] shift_ou_reg;
reg					shift_in;
reg					shift_ou;

reg					tx_done_r;
reg					rx_done_r;

always	@(posedge	sclk or	negedge	rst_n)begin
	if(rst_n==1'b0)	begin
		tx_done_r<=1'b0;
		rx_done_r<=1'b0;
		spi_cs_n<=1'b1;
		spi_clk<=1'b0;//mode 0
		//spi_mosi<=1'bz;
		tx_state<=4'd0;
		rx_state<=4'd0;
		shift_in<=1'b0;
		shift_ou<=1'b0;
	end
	else	if(tx_en==1'b1)begin
		spi_cs_n<=1'b0;
		case(tx_state)
			4'd1,4'd3,4'd5,4'd7,4'd9,4'd11,4'd13:begin
				spi_clk<=1'b1;
				tx_state<=tx_state+1'b1;
				shift_in<=1'b1;
			end
			4'd0,4'd2,4'd4,4'd6,4'd8,4'd10,4'd12,4'd14:begin
				spi_clk<=1'b0;
				tx_state<=tx_state+1'b1;
				shift_in<=1'b0;
			end
			4'd15:begin
				spi_clk<=1'b1;
				tx_state<=4'd0;
				shift_in<=1'b1;
				tx_done_r<=1'b1;
			end
			default:tx_state<=4'd0;
		endcase
	end
	else	if(rx_en==1'b1)begin
		spi_cs_n<=1'b0;
		case(rx_state)
			4'd1,4'd3,4'd5,4'd7,4'd9,4'd11,4'd13:begin
				spi_clk<=1'b1;
				rx_state<=rx_state+1'b1;
				shift_ou<=1'b0;
			end
			4'd0,4'd2,4'd4,4'd6,4'd8,4'd10,4'd12,4'd14:begin
				spi_clk<=1'b0;
				rx_state<=rx_state+1'b1;
				shift_ou<=1'b1;
			end
			4'd15:begin
				spi_clk<=1'b1;
				rx_state<=rx_state+1'b1;
				shift_ou<=1'b0;
				rx_done_r<=1'b1;
			end
			default:rx_state<=4'd0;
		endcase
	end
	else	begin
		tx_done_r<=1'b0;
		rx_done_r<=1'b0;
		spi_cs_n<=1'b1;
		spi_clk<=1'b0;//mode 0
		//spi_mosi<=1'bz;
		tx_state<=4'd0;
		rx_state<=4'd0;
		shift_in<=1'b0;
		shift_ou<=1'b0;
	end
end

always	@(posedge	sclk or	negedge	rst_n)begin
	if(rst_n==1'b0)	shift_in_reg<='d0;
	else	if(data_vld==1'b1)
		shift_in_reg<=data_in;
	else	if(shift_in==1'b1)
		shift_in_reg<=shift_in_reg<<1;
end
assign	spi_mosi=shift_in_reg[WORD_SIZE-1];

always	@(posedge	sclk or	negedge	rst_n)begin
	if(rst_n==1'b0)	shift_ou_reg<=4'd0;
	else	if(shift_ou==1'b1)
		shift_ou_reg<={shift_ou_reg[WORD_SIZE-2:0],spi_miso};
end

assign	data_ou=(rx_done==1'b1)? shift_ou_reg:{{WORD_SIZE{1'hz}}};

always	@(posedge	sclk or	negedge	rst_n)begin
	if(rst_n==1'b0)	begin
		tx_done<=1'b0;
		rx_done<=1'b0;
	end
	else	begin
		tx_done<=tx_done_r;
		rx_done<=rx_done_r;
	end
end

endmodule

testbench文件为：
注：仿真过程中只验证发送方向，未验证接收方向。

`timescale	1ns/1ns
module tb_spi_module #(parameter	WORD_SIZE=8)();

reg					sclk;
reg					rst_n;
reg					tx_en;
reg					rx_en;
reg	[WORD_SIZE-1:0]	data_in;
reg					data_vld;
wire [WORD_SIZE-1:0]	data_ou;
wire				tx_done;
wire				rx_done;
wire				spi_cs_n;
wire				spi_clk;
wire				spi_mosi;
reg					spi_miso;

initial	begin
	sclk=1'b0;
	forever	#10	sclk=~sclk;
end

initial	begin
	rst_n=1'b0;
	#100	rst_n=1'b1;
end

initial	begin
	rx_en=1'b0;
//	tx_en=1'b1;//send data
	spi_miso=1'b0;
end

initial	begin
	#100	data_in=8'haa;data_vld=1'b1;
	#20		data_vld=1'b0;
	#400	data_in=8'hfb;data_vld=1'b1;
	#20		data_vld=1'b0;
	#400	data_in=8'h99;data_vld=1'b1;
	#20		data_vld=1'b0;
end

initial	begin
	tx_en=1'b0;
	#150	tx_en=1'b1;
	@(tx_done)	tx_en=1'b0;
    #150	tx_en=1'b1;
	@(tx_done)	tx_en=1'b0;
	#150	tx_en=1'b1;
	@(tx_done)	tx_en=1'b0;
end


spi_module	spi_module_inst(
.	sclk	(	sclk	)	,
.	rst_n	(	rst_n	)	,
.	tx_en	(	tx_en	)	,
.	rx_en	(	rx_en	)	,
.	data_in	(	data_in	)	,
.	data_vld(	data_vld)	,
.	data_ou	(	data_ou	)	,
.	tx_done	(	tx_done	)	,
.	rx_done	(	rx_done	)	,
.	spi_cs_n(	spi_cs_n)	,
.	spi_clk	(	spi_clk	)	,
.	spi_mosi(	spi_mosi)	,//MSI first send
.	spi_miso(	spi_miso)
);


endmodule

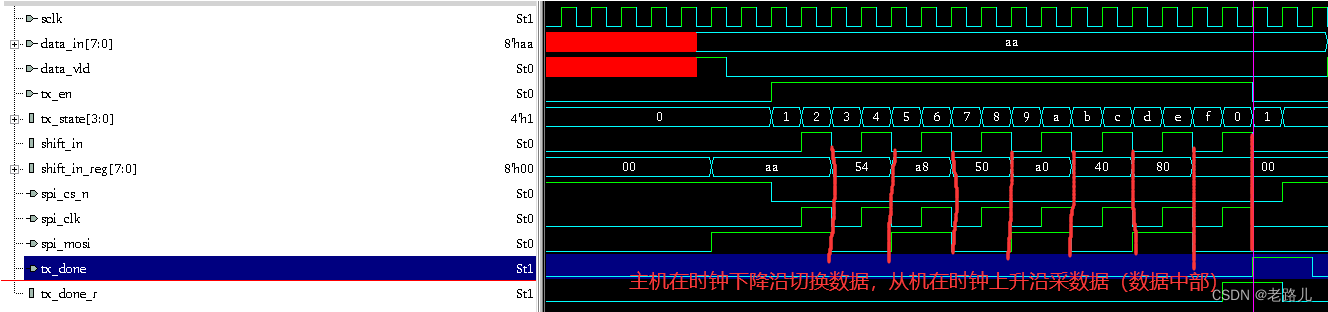

仿真结果为：
