示波器：

关键参数：带宽、采样率、波形捕获率、存储深度、通道

1.带宽为正弦输入信号幅度衰减到-3dB时的频率宽度，即平均幅度的70.7%。单位是MHZ，。一般选用要测量的信号的最高频率分量乘以5作为示波器的带宽即可满足要求。
2.采样率为每秒的采样次数，即采样频率，采样率越高则波形分辨率和清晰度就越高，重要细节信息和随机信号丢失的概率就越小。单位是Sa/s，即采样次数每秒。常见会标识为GS/s，G即是10的9次方，合1纳秒采一个点。根据时域采样定理，采样频率必须大于被测信号最高频率成分的两倍。但实际使用，仅大于2倍并不太好，可以大于5倍左右。
3.波形捕获率即屏幕刷新率，即屏幕闪烁的频率，单位为wfms/s，即波形数每秒。
4.存储深度是示波器能够存储的采样点数目，即存储波形的长度。单位是pts，即points，常见为Mpts，1M即为10的6次方，合10万。
5.通道数即可以同时检测多少个信号。比如检测两相关信号时就需要使用双通道示波器。

存储深度=实际采样率×实际采样时间。采样时间是可以通过调整时基us/div分辨率旋钮调整的。

推荐参数：

一般检修电视等场景，带宽40MHZ即可满足使用。但要精确度高的场景，建议使用100MHZ或以上的。
采样率一般标配为1GS/s，即1ns采一个点，足够满足使用。
存储深度要在Mpts以上，因为时间采样率和存储深度有关，储存深度低则实际采样率也低。
附加功能：FFT、USB接口输出数据

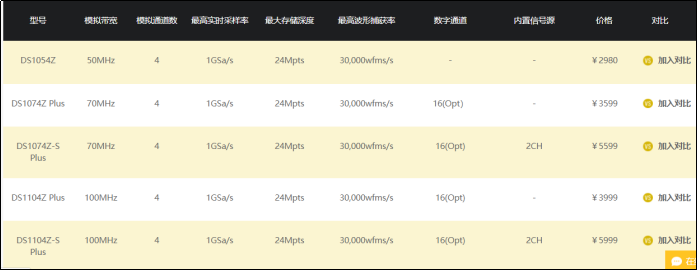

1、北京普源示波器：

官网：https://www.rigol.com/products/oscillosopes.html
常见的性能：价钱3000-5000


目前较高性能的示波器：价钱19800元

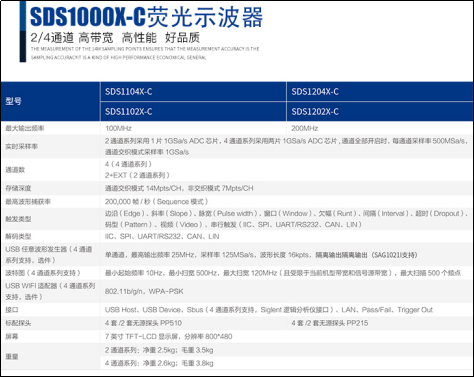

2、深圳鼎阳示波器：

官网：https://www.siglent.com/
常见：3000-5000

最高性能：2万-5万

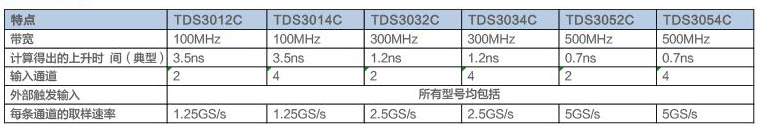

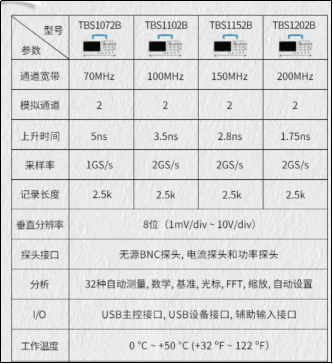

3、美国泰克示波器：

官网：
https://www.tek.com.cn/?utm_source=Baidu_BrandZone&utm_medium=ppc&utm_campaign=BrandZone2021&utm_content=BZ_PCDesktop&utm_term=BZ_PCDesktop_Title
一般价格：3000-6000

最高性能：21万

4、个人评比后推荐：

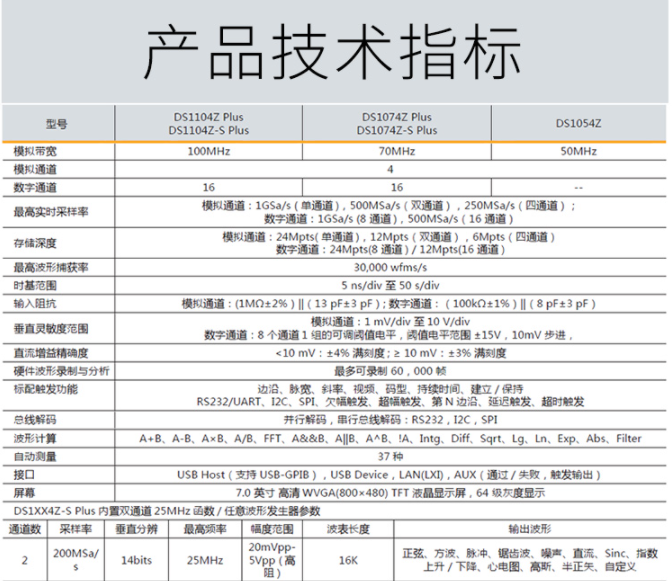

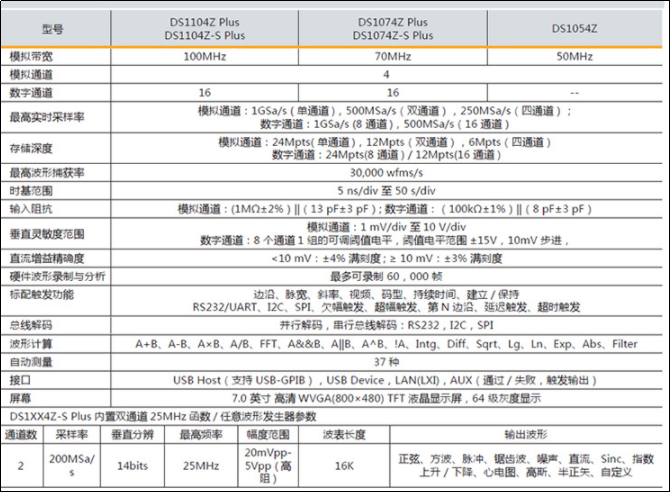

1.普源DS1104Z-S Plus：5998

带宽100MHZ，4通道，24Mpts，带USB输出功能，可进行FFT，内置波形发生器，

2、带宽性能较高：普源DS7024：28800元

储存深度高，则实际能跑到的采样率就高。带宽高。触屏操作。

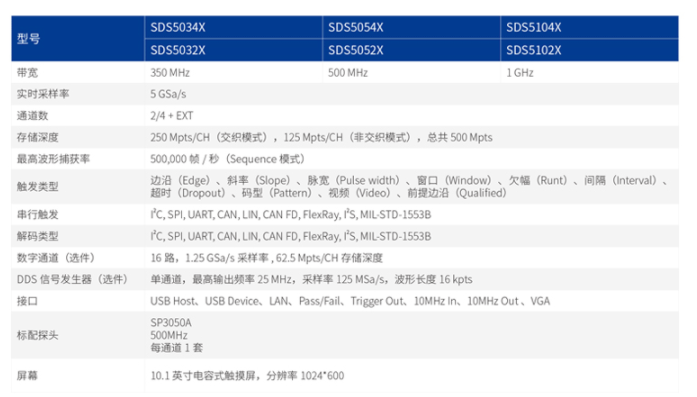

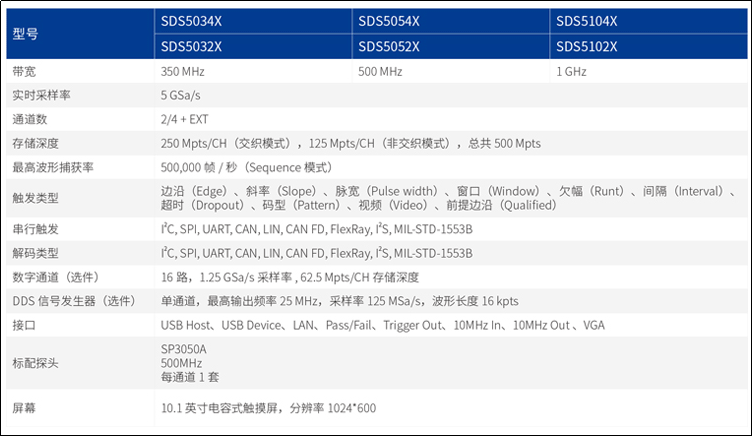

3、性能较高：鼎阳SDS5034X：29580元

相同价格下带宽高350MHZ，但最高波形捕获率没普源DS7024高，并且不带波形计算，外形也没普源DS7024好看，就是带宽高。
