概述
cache详解:
重要:https://zhuanlan.zhihu.com/p/102293437
https://blog.csdn.net/mabin2005/article/details/119732696

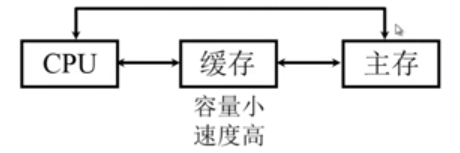

cpu发展快,存储器发展速度慢。cache(静态RAM)可解决cpu与主存(DRAM)之间速度不匹配问题。
依据程序访问的局部性原理(时间局部性和空间局部性),cache与主存数据交换单位按块进行。
缓存的大小有限,当缓存被用满时,哪些数据应该被清理出去,哪些数据应该被保留?这就需要缓存淘汰策略来决定。常见的策略有三种:先进先出策略 FIFO(First In,First Out)、最少使用策略 LFU(Least Frequently Used)、最近最少使用策略 LRU(Least Recently Used)
cache工作原理:
把主存与cache分为大小相等的块,主存有M块,cache有C块,C远小于M。
则cpu给出的内存地址可分为 块内偏移地址(决定块大小) 和 主存块号;cache地址也分为块内地址和缓存块号。内存块与cache块大小相同,块内地址相同。
块在内存和cache之间传送时是整体传送的,块内字节顺序不会发生变化。
cache中的“标记”:当主存中某块写入cache中,则将该块在主存中的块号写入cache块相应的的“标记中”。将来cpu给出内存地址去cache中查找时,会通过给出地址的主存块号与cache中的标记进行比较,如果与cache中某个标记一样,则直接从cache获取该块信息。
命中与未命中
cpu给出主存内存地址时,如果该主存块已被调入了缓存中,cpu可直接去缓存中取,称为命中。否则为 未命中。
cache命中率 与cache容量和块长有关。

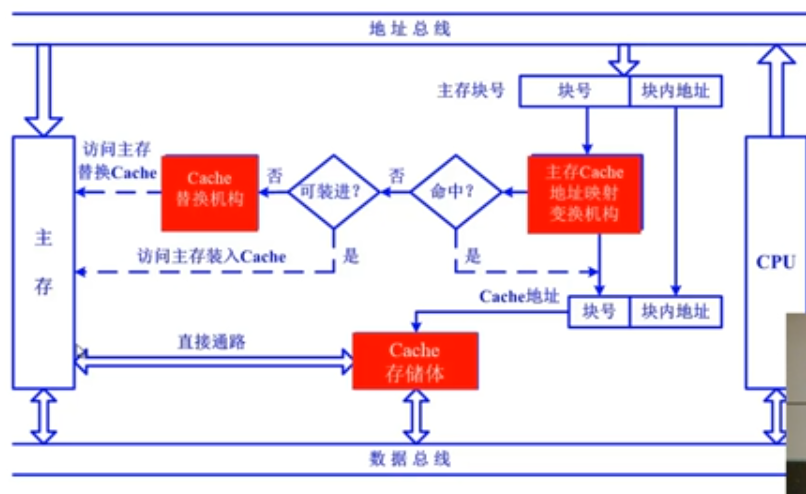

cache基本结构:

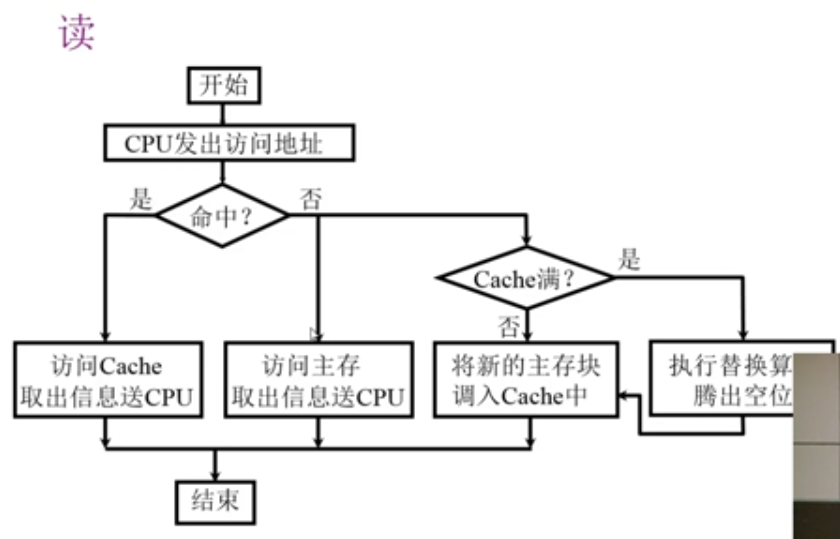

cache读写操作
cache-主存的地址映射

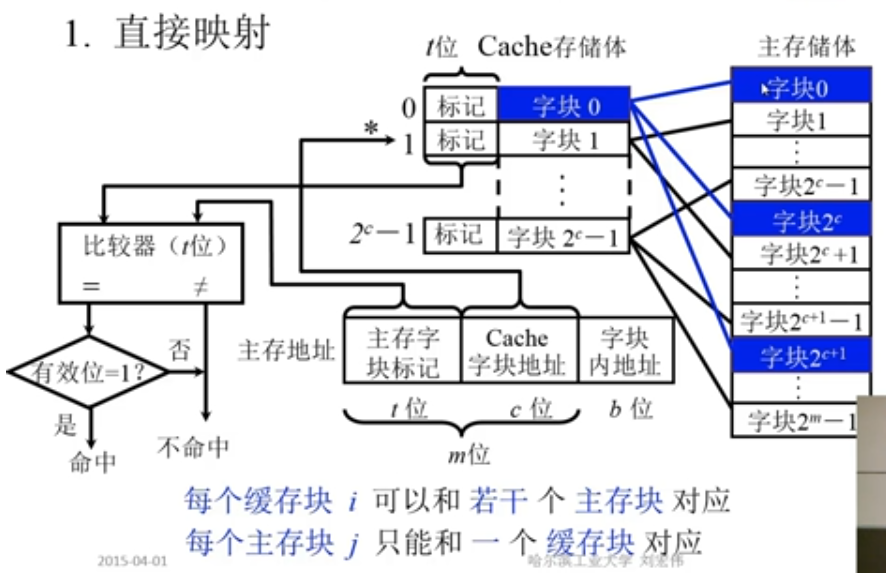

1、直接相联映射
主存中任意给定的一个块,只能装载到某一个指定的cache块中。
做法:拿整个cache存储体的块去度量主存,把主存分为若干个 cache存储体 大小的区,则主存中每个区中的块和 整个cache存储体中的块数一样。映射时,主存中任何一个区中的第0块只能放到cache中的第0块,主存中任何一个区中的第1块只能放到cache中的第1块,,,主存中任何一个区中的第n块只能放到cache中的第n块。
这种方法,cpu给出的主存地址可分为3部分:区号(主存字块标记)、块号(cache字块地址)、块内偏移地址(字块内地址)。这里cache的标记为主存的区号,用来查找时比较当前cache块对应主存哪个区。
特点:速度快,利用率低

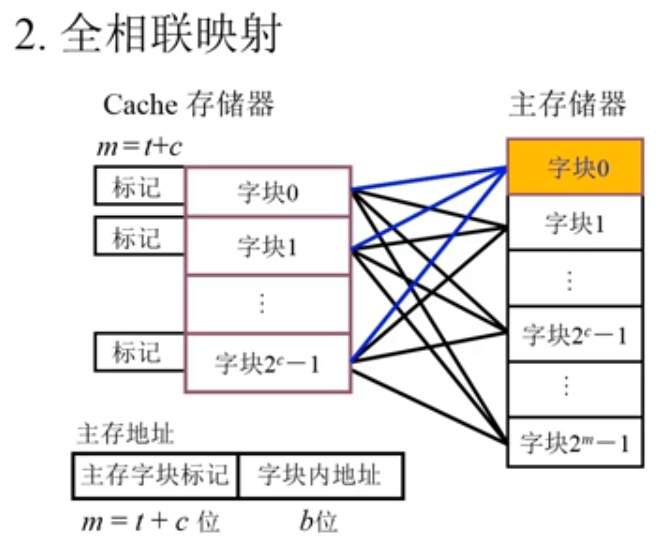

2、全相联映射
主存中任意给定的一个块,可以装载到cache的任意一个块中。
特点:利用率高,速度慢
3、组相连映射
直接相连与全相连的折中。把cache中的块分为Q组,每组可以包含2块,或4块、8块、16块。
做法:拿整个cache存储体的组数去度量主存,把主存分为若干个区,主存中每个区中的块数和 cache的组数一样。映射时,主存中任何一个区中的第0块可以放到cache中第0组的任意一块,主存中任何一个区中的第1块可以放到cache中第1组的任意一块,,,主存中任何一个区中的第n块可以放到cache中第n组的任意一块。
@Cache基本原理
Cache基本原理
对于没有接触过底层技术的朋友来说,或许从未听说过cache。毕竟cache的存在对程序员来说是透明的。在接触cache之前,先为你准备段code分析。
int arr[10][128];
for (i = 0; i < 10; i++)
for (j = 0; j < 128; j++)
arr[i][j] = 1;
如果你曾经学习过C/C++语言,这段code自然不会陌生。如此简单的将arr
数组所有元素置1。 你有没有想过这段code还有下面的一种写法。
int arr[10][128];
for (i = 0; i < 128; i++)
for (j = 0; j < 10; j++)
arr[j][i] = 1;
功能完全一样,但是我们一直在重复着第一种写法(或许很多的书中也是建议这么编码),你是否想过这其中的缘由?文章的主角是cache,所以你一定猜到了答案。那么cache是如何影响这2段code的呢?
1、为什么需要cache
在思考为什么需要cache之前,我们首先先来思考另一个问题:我们的程序是如何运行起来的?
我们应该知道程序是运行在 RAM之中,RAM 就是我们常说的DDR(例如: DDR3、DDR4等)。我们称之为main memory(主存)。当我们需要运行一个进程的时候,首先会从磁盘设备(例如,eMMC、UFS、SSD等)中将可执行程序load到主存中,然后开始执行。在CPU内部存在一堆的通用寄存器(register)。如果CPU需要将一个变量(假设地址是A)加1,一般分为以下3个步骤:
- CPU 从主存中读取地址A的数据到内部通用寄存器 x0(ARM64架构的通用寄存器之一)。
- 通用寄存器 x0 加1。
- CPU 将通用寄存器 x0 的值写入主存。

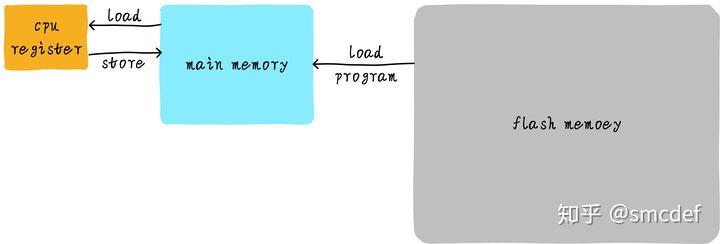

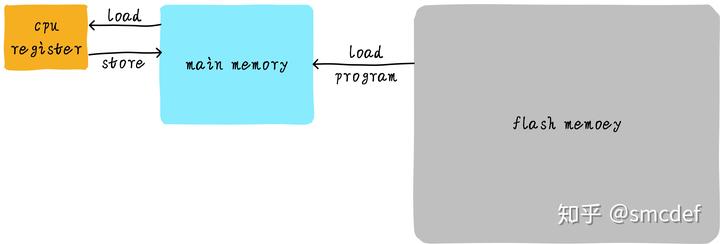

我们将这个过程可以表示如下:
其实现实中,CPU通用寄存器的速度和主存之间存在着太大的差异。两者之间的速度大致如下关系:

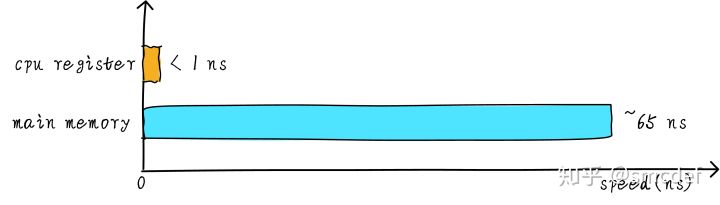

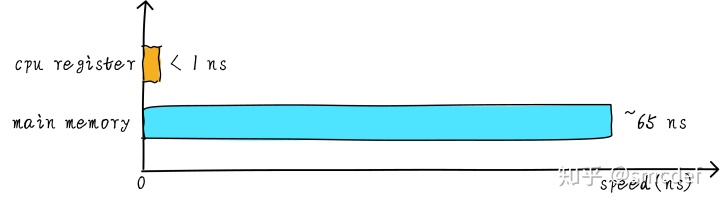

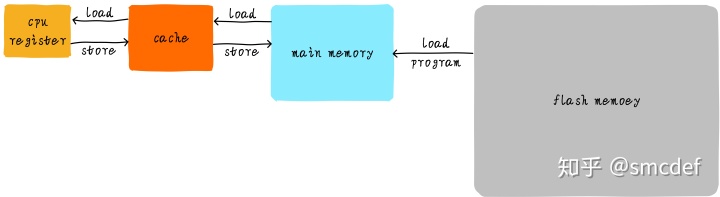

CPU register的速度一般小于1ns,主存的速度一般是65ns左右。速度差异近百倍。因此,上面举例的3个步骤中,步骤1和步骤3实际上速度很慢。当CPU试图从主存中load/store 操作时,由于主存的速度限制,CPU不得不等待这漫长的65ns时间。如果我们可以提升主存的速度,那么系统将会获得很大的性能提升。如今的DDR存储设备,动不动就是几个GB,容量很大。如果我们采用更快材料制作更快速度的主存,并且拥有几乎差不多的容量。其成本将会大幅度上升。我们试图提升主存的速度和容量,又期望其成本很低,这就有点难为人了。因此,我们有一种折中的方法,那就是制作一块速度极快但是容量极小的存储设备。那么其成本也不会太高。这块存储设备我们称之为cache memory。在硬件上,我们将cache放置在CPU和主存之间,作为主存数据的缓存。 当CPU试图从主存中load/store数据的时候, CPU会首先从cache中查找对应地址的数据是否缓存在cache 中。如果其数据缓存在cache中,直接从cache中拿到数据并返回给CPU。当存在cache的时候,以上程序如何运行的例子的流程将会变成如下:
CPU和主存之间直接数据传输的方式转变成CPU和cache之间直接数据传输。cache负责和主存之间数据传输。
2、多级cache存储结构
2.1 多级cache存储介绍

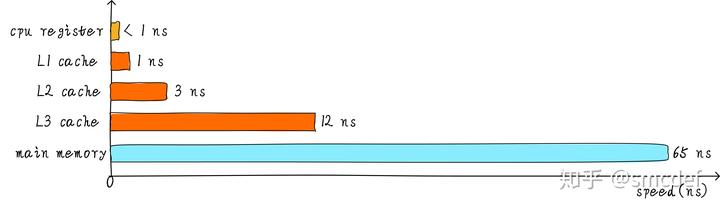

cahe的速度在一定程度上同样影响着系统的性能。一般情况cache的速度可以达到1ns,几乎可以和CPU寄存器速度媲美。但是,这就满足人们对性能的追求了吗?并没有。当cache中没有缓存我们想要的数据的时候,依然需要漫长的等待从主存中load数据。为了进一步提升性能,引入多级cache。前面提到的cache,称之为L1 cache(第一级cache)。我们在L1 cache 后面连接L2 cache,在L2 cache 和主存之间连接L3 cache。等级越高,速度越慢,容量越大。但是速度相比较主存而言,依然很快。不同等级cache速度之间关系如下:

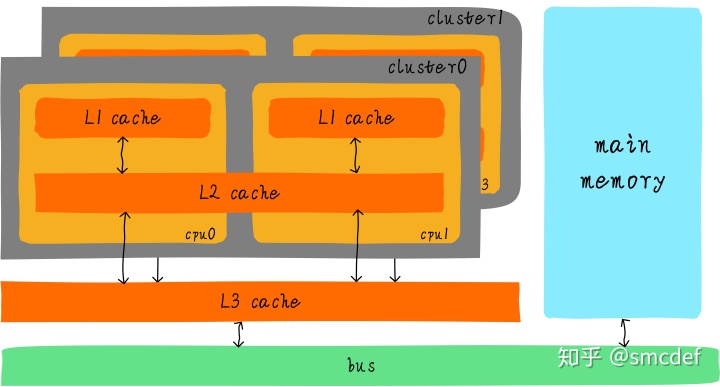

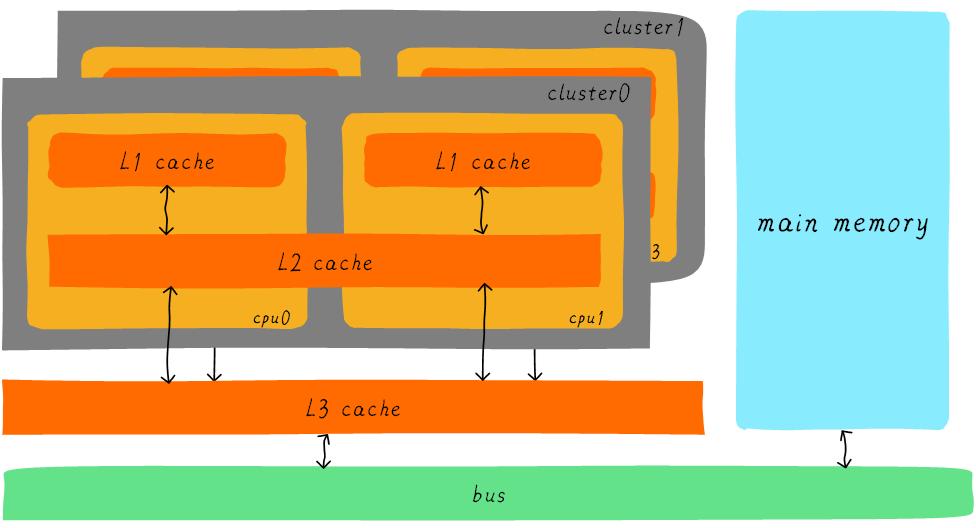

经过3级cache的缓冲,各级cache和主存之间的速度最萌差也逐级减小。在一个真实的系统上,各级cache之间硬件上是如何关联的呢?我们看下Cortex-A53架构上各级cache之间的硬件抽象框图如下:
在Cortex-A53架构上,L1 cache分为单独的instruction cache(ICache)和data cache(DCache)。L1 cache是CPU私有的,每个CPU都有一个L1 cache。一个cluster 内的所有CPU共享一个L2 cache,L2 cache不区分指令和数据,都可以缓存。所有cluster之间共享L3 cache。L3 cache通过总线和主存相连。
2.2、多级cache之间的配合工作
首先引入两个名词概念,命中和缺失。 CPU要访问的数据在cache中有缓存,称为“命中” (hit),反之则称为“缺失” (miss)。多级cache之间是如何配合工作的呢?我们假设现在考虑的系统只有两级cache。

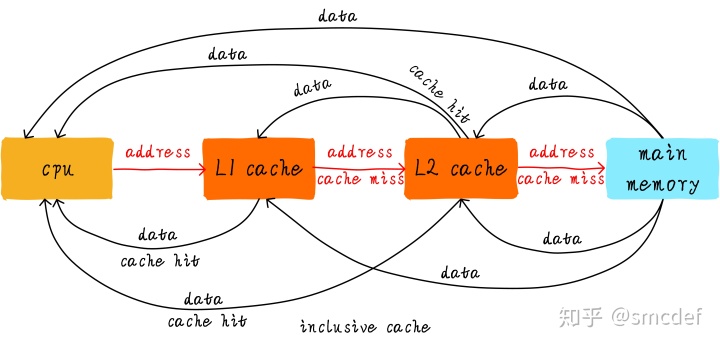

当CPU试图从某地址load数据时,首先从L1 cache中查询是否命中,如果命中则把数据返回给CPU。如果L1 cache缺失,则继续从L2 cache中查找。当L2 cache命中时,数据会返回给L1 cache以及CPU。如果L2 cache也缺失,很不幸,我们需要从主存中load数据,将数据返回给L2 cache、L1 cache及CPU。这种多级cache的工作方式称之为inclusive cache。某一地址的数据可能存在多级缓存中。与inclusive cache对应的是exclusive cache,这种cache保证某一地址的数据缓存只会存在于多级cache其中一级。也就是说,任意地址的数据不可能同时在L1和L2 cache中缓存。

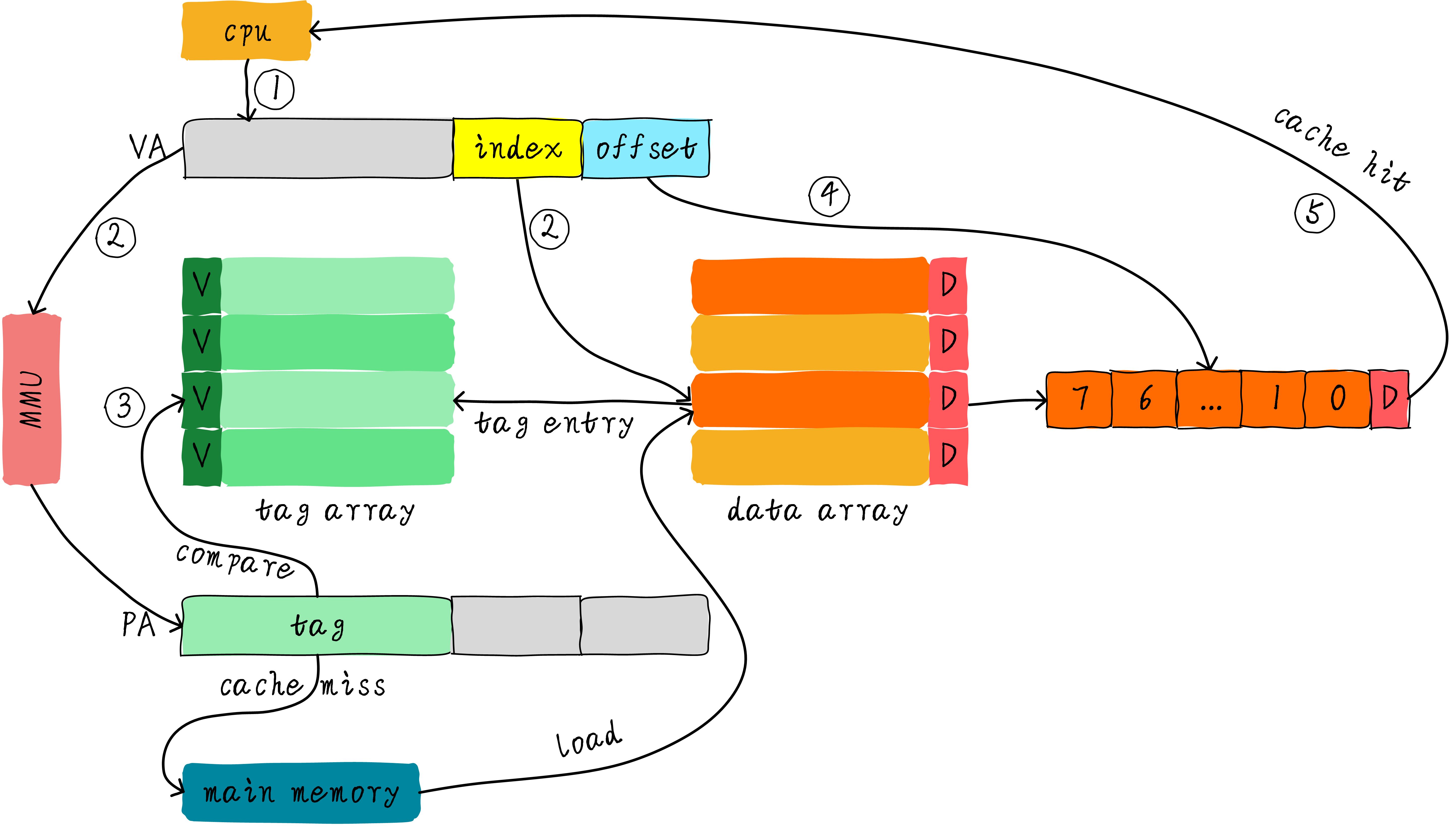

3、直接映射缓存(Direct mapped cache)
我们继续引入一些cache相关的名词。cache的大小称之为cahe size,代表cache可以缓存最大数据的大小。我们将cache平均分成相等的很多块,每一个块大小称之为cache line,其大小是cache line size。例如一个64 Bytes大小的cache。如果我们将64 Bytes平均分成64块,那么cache line就是1字节,总共64行cache line。如果我们将64 Bytes平均分成8块,那么cache line就是8字节,总共8行cache line。现在的硬件设计中,一般cache line的大小是4-128 Byts。为什么没有1 byte呢?原因我们后面讨论。
这里有一点需要注意,cache line是cache和主存之间数据传输的最小单位。什么意思呢?当CPU试图load一个字节数据的时候,如果cache缺失,那么cache控制器会从主存中一次性的load cache line大小的数据到cache中。例如,cache line大小是8字节。CPU即使读取一个byte,在cache缺失后,cache会从主存中load 8字节填充整个cache line。又是因为什么呢?后面说完就懂了。

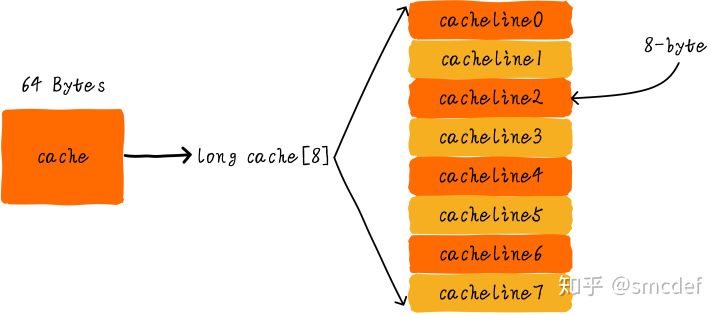

我们假设下面的讲解都是针对64 Bytes大小的cache,并且cache line大小是8字节。我们可以类似把这块cache想想成一个数组,数组总共8个元素,每个元素大小是8字节。就像下图这样。
现在我们考虑一个问题,CPU从0x0654地址读取一个字节,cache控制器是如何判断数据是否在cache中命中呢?cache大小相对于主存来说,可谓是小巫见大巫。所以cache肯定是只能缓存主存中极小一部分数据。我们如何根据地址在有限大小的cache中查找数据呢?现在硬件采取的做法是对地址进行散列(可以理解成地址取模操作)。我们接下来看看是如何做到的?

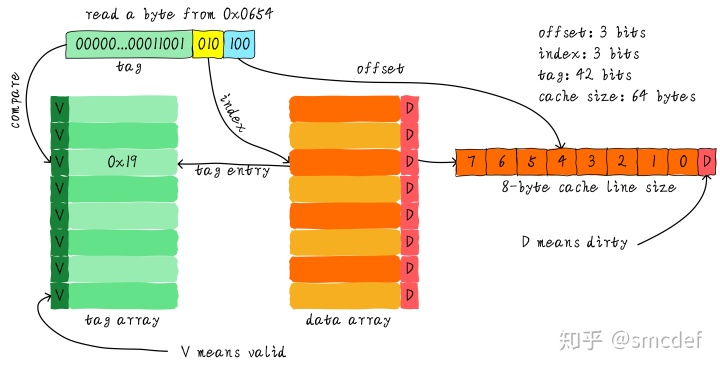

我们一共有8行cache line,cache line大小是8 Bytes。所以我们可以利用地址低3 bits(如上图地址蓝色部分)用来寻址8 bytes中某一字节,我们称这部分bit组合为offset。同理,8行cache line,为了覆盖所有行。我们需要3 bits(如上图地址黄色部分)查找某一行,这部分地址部分称之为index。现在我们知道,如果两个不同的地址,其地址的bit3-bit5如果完全一样的话,那么这两个地址经过硬件散列之后都会找到同一个cache line。所以,当我们找到cache line之后,只代表我们访问的地址对应的数据可能存在这个cache line中,但是也有可能是其他地址对应的数据。所以,我们又引入tag array区域,tag array和data array一一对应。每一个cache line都对应唯一一个tag,tag中保存的是整个地址位宽去除index和offset使用的bit剩余部分(如上图地址绿色部分)。tag、index和offset三者组合就可以唯一确定一个地址了。因此,当我们根据地址中index位找到cache line后,取出当前cache line对应的tag,然后和地址中的tag进行比较,如果相等,这说明cache命中。如果不相等,说明当前cache line存储的是其他地址的数据,这就是cache缺失。在上述图中,我们看到tag的值是0x19,和地址中的tag部分相等,因此在本次访问会命中。由于tag的引入,因此解答了我们之前的一个疑问“为什么硬件cache line不做成一个字节?”。这样会导致硬件成本的上升,因为原本8个字节对应一个tag,现在需要8个tag,占用了很多内存。tag也是cache的一部分,但是我们谈到cache size的时候并不考虑tag占用的内存部分。
我们可以从图中看到tag旁边还有一个valid bit,这个bit用来表示cache line中数据是否有效(例如:1代表有效;0代表无效)。当系统刚启动时,cache中的数据都应该是无效的,因为还没有缓存任何数据。cache控制器可以根据valid bit确认当前cache line数据是否有效。所以,上述比较tag确认cache line是否命中之前还会检查valid bit是否有效。只有在有效的情况下,比较tag才有意义。如果无效,直接判定cache缺失。
上面的例子中,cache size是64 Bytes并且cache line size是8 bytes。offset、index和tag分别使用3 bits、3 bits和42 bits(假设地址宽度是48 bits)。我们现在再看一个例子:512 Bytes cache size,64 Bytes cache line size。根据之前的地址划分方法,offset、index和tag分别使用6 bits、3 bits和39 bits。如下图所示。
3.2直接映射缓存的优缺点

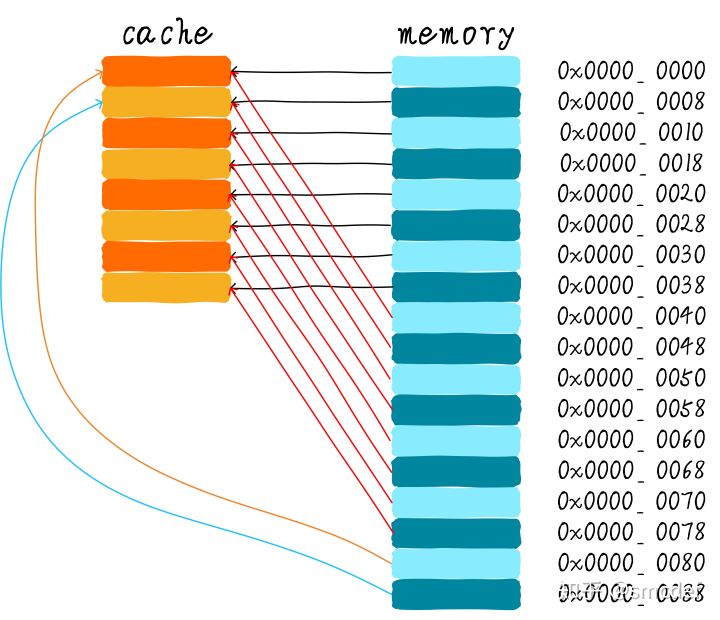

直接映射缓存在硬件设计上会更加简单,因此成本上也会较低。根据直接映射缓存的工作方式,我们可以画出主存地址0x00-0x88地址对应的cache分布图。
我们可以看到,地址0x00-0x3f地址处对应的数据可以覆盖整个cache。0x40-0x7f地址的数据也同样是覆盖整个cache。我们现在思考一个问题,如果一个程序试图依次访问地址0x00、0x40、0x80,cache中的数据会发生什么呢?首先我们应该明白0x00、0x40、0x80地址中index部分是一样的。因此,这3个地址对应的cache line是同一个。所以,当我们访问0x00地址时,cache会缺失,然后数据会从主存中加载到cache中第0行cache line。当我们访问0x40地址时,依然索引到cache中第0行cache line,由于此时cache line中存储的是地址0x00地址对应的数据,所以此时依然会cache缺失。然后从主存中加载0x40地址数据到第一行cache line中。同理,继续访问0x80地址,依然会cache缺失。这就相当于每次访问数据都要从主存中读取,所以cache的存在并没有对性能有什么提升。访问0x40地址时,就会把0x00地址缓存的数据替换。这种现象叫做cache颠簸(cache thrashing)。针对这个问题,我们引入多路组相连缓存。我们首先研究下最简单的两路组相连缓存的工作原理。
4、两路组相连缓存(Two-way set associative cache)

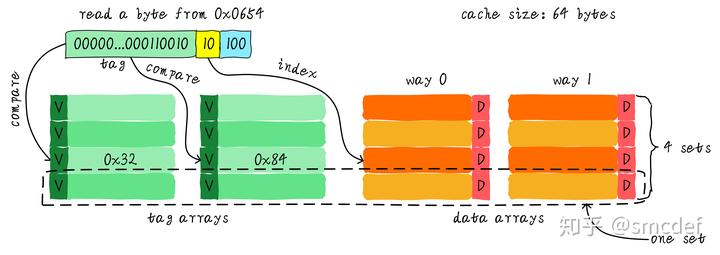

我们依然假设64 Bytes cache size,cache line size是8 Bytes。什么是路(way)的概念。我们将cache平均分成多份,每一份就是一路。因此,两路组相连缓存就是将cache平均分成2份,每份32 Bytes。如下图所示。
cache被分成2路,每路包含4行cache line。我们将所有索引一样的cache line组合在一起称之为组。例如,上图中一个组有两个cache line,总共4个组。我们依然假设从地址0x0654地址读取一个字节数据。由于cache line size是8 Bytes,因此offset需要3 bits,这和之前直接映射缓存一样。不一样的地方是index,在两路组相连缓存中,index只需要2 bits,因为一路只有4行cache line。上面的例子根据index找到第2行cache line(从0开始计算),第2行对应2个cache line,分别对应way 0和way 1。因此index也可以称作set index(组索引)。先根据index找到set,然后将组内的所有cache line对应的tag取出来和地址中的tag部分对比,如果其中一个相等就意味着命中。
因此,两路组相连缓存较直接映射缓存最大的差异就是:第一个地址对应的数据可以对应2个cache line,而直接映射缓存一个地址只对应一个cache line。那么这究竟有什么好处呢?
4.2 两路组相连缓存优缺点

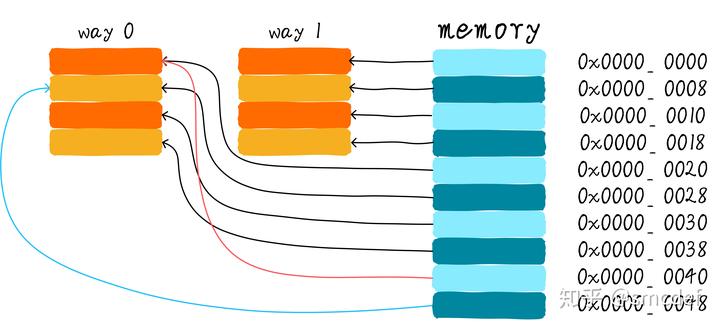

两路组相连缓存的硬件成本相对于直接映射缓存更高。因为其每次比较tag的时候需要比较多个cache line对应的tag(某些硬件可能还会做并行比较,增加比较速度,这就增加了硬件设计复杂度)。为什么我们还需要两路组相连缓存呢?因为其可以有助于降低cache颠簸可能性。那么是如何降低的呢?根据两路组相连缓存的工作方式,我们可以画出主存地址0x00-0x4f地址对应的cache分布图。
我们依然考虑直接映射缓存一节的问题“如果一个程序试图依次访问地址0x00、0x40、0x80,cache中的数据会发生什么呢?”。现在0x00地址的数据可以被加载到way 1,0x40可以被加载到way 0。这样是不是就在一定程度上避免了直接映射缓存的尴尬境地呢?在两路组相连缓存的情况下,0x00和0x40地址的数据都缓存在cache中。试想一下,如果我们是4路组相连缓存,后面继续访问0x80,也可能被被缓存。
因此,当cache size一定的情况下,组相连缓存对性能的提升最差情况下也和直接映射缓存一样,在大部分情况下组相连缓存效果比直接映射缓存好。同时,其降低了cache颠簸的频率。从某种程度上来说,直接映射缓存是组相连缓存的一种特殊情况,每个组只有一个cache line而已。因此,直接映射缓存也可以称作单路组相连缓存。
5、全相连缓存(Full associative cache)
既然组相连缓存那么好,如果所有的cache line都在一个组内。岂不是性能更好。是的,这种缓存就是全相连缓存。我们依然以64 Byts大小cache为例说明。

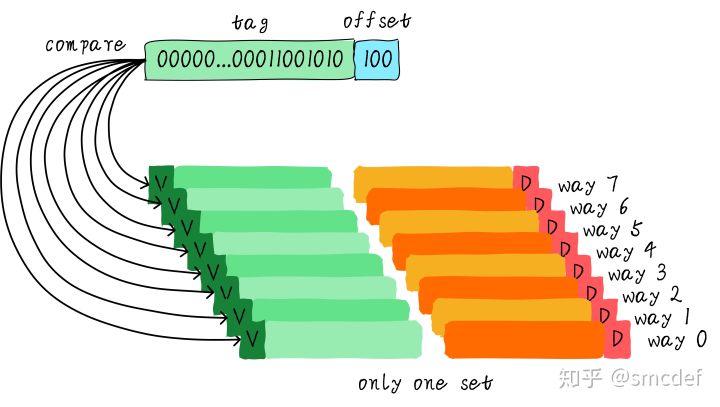

由于所有的cache line都在一个组内,因此地址中不需要set index部分。因为,只有一个组让你选择,间接来说就是你没得选。我们根据地址中的tag部分和所有的cache line对应的tag进行比较(硬件上可能并行比较也可能串行比较)。哪个tag比较相等,就意味着命中某个cache line。因此,在全相连缓存中,任意地址的数据可以缓存在任意的cache line中。所以,这可以最大程度的降低cache颠簸的频率。但是硬件成本上也是更高。
一个四路组相连缓存实例问题
考虑这么一个问题,32 KB大小4路组相连cache,cache line大小是32 Bytes。请思考以下2个问题:
- 多少个组?
- 假设地址宽度是48 bits,index、offset以及tag分别占用几个bit?

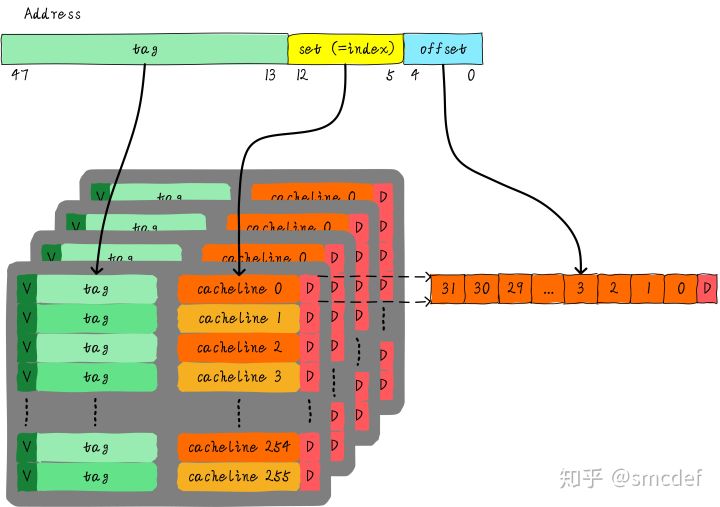

总共4路,因此每路大小是8 KB。cache line size是32 Bytes,因此一共有256组(8 KB / 32 Bytes)。由于cache line size是32 Bytes,所以offset需要5位。一共256组,所以index需要8位,剩下的就是tag部分,占用35位。这个cache可以绘制下图表示。
6、Cache缺失时,Cache分配策略(Cache allocation policy)
cache的分配策略是指读写中当cache缺失时,是否为数据分配cache line。cache分配策略分为读和写两种情况。
6.1读分配(read allocation)
当CPU读数据时,发生cache缺失,这种情况下都会分配一个cache line缓存从主存读取的数据。默认情况下,cache都支持读分配。
6.2写分配(write allocation)
当CPU写数据发生cache缺失时,才会考虑写分配策略。当我们不支持写分配的情况下,写指令只会更新主存数据,然后就结束了。当支持写分配的时候,我们首先从主存中加载数据到cache line中(相当于先做个读分配动作),然后会更新cache line中的数据。
7、Cache命中时,Cache更新策略(Cache update policy)

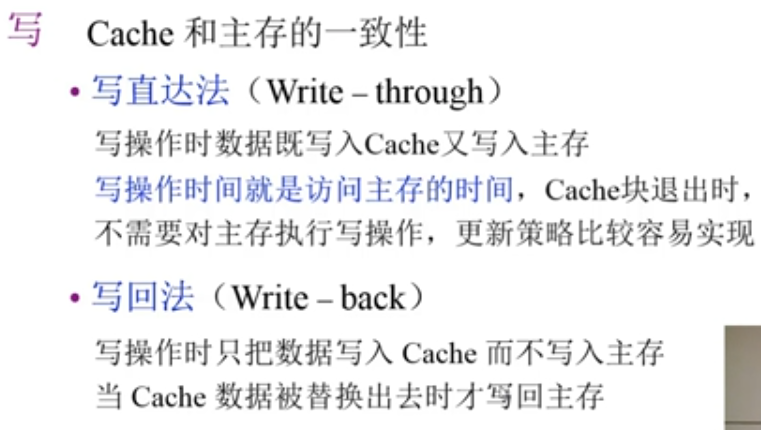

cache更新策略是指当发生cache命中时,写操作应该如何更新数据。cache更新策略分成两种:写直通和回写。
7.1、写直通(write through)
当CPU执行store指令并在cache命中时,我们更新cache中的数据并且更新主存中的数据。cache和主存的数据始终保持一致。
7.2、写回(write back)
当CPU执行store指令并在cache命中时,我们只更新cache中的数据。并且每个cache line中会有一个bit位记录数据是否被修改过,称之为dirty bit(翻翻前面的图片,cache line旁边有一个D就是dirty bit)。我们会将dirty bit置位。主存中的数据只会在cache line被替换或者显示的clean操作时更新。因此,主存中的数据可能是未修改的数据,而修改的数据躺在cache中。cache和主存的数据可能不一致。
同时思考个问题,为什么cache line大小是cache控制器和主存之间数据传输的最小单位呢?这也是因为每个cache line只有一个dirty bit。这一个dirty bit代表着整个cache line是否被修改的状态。
8、实例

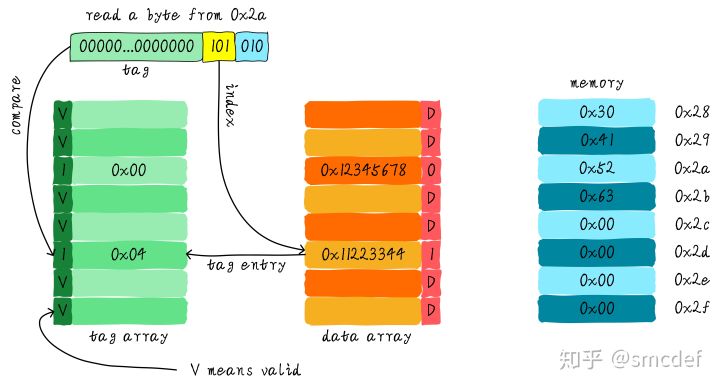

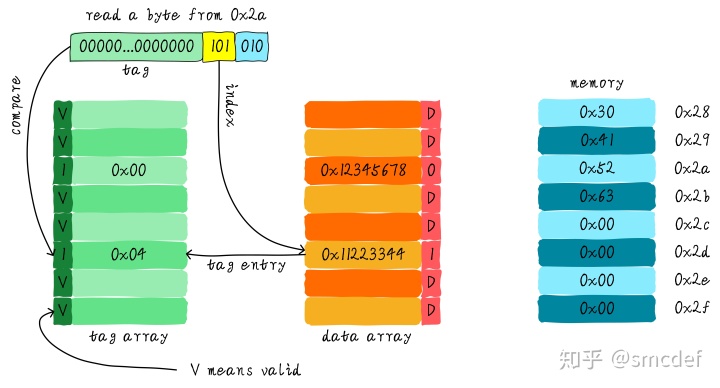

假设我们有一个64 Bytes大小直接映射缓存,cache line大小是8 Bytes,采用写分配和写回机制。当CPU从地址0x2a读取一个字节,cache中的数据将会如何变化呢?假设当前cache状态如下图所示(tag旁边valid一栏的数字1代表合法。0代表非法。后面Dirty的1代表dirty,0代表没有写过数据,即非dirty)。

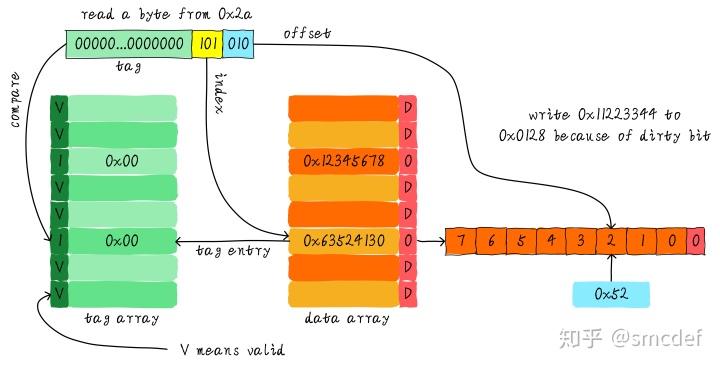

根据index找到对应的cache line,对应的tag部分valid bit是合法的,但是tag的值不相等,因此发生缺失。此时我们需要从地址0x28地址加载8字节数据到该cache line中。但是,我们发现当前cache line的dirty bit置位。因此,cache line里面的数据不能被简单的丢弃,由于采用写回机制,所以我们需要将cache中的数据0x11223344写到地址0x0128地址(这个地址根据tag中的值及所处的cache line行计算得到)。这个过程如下图所示。
当写回操作完成,我们将主存中0x28地址开始的8个字节加载到该cache line中,并清除dirty bit。然后根据offset找到0x52返回给CPU。
问题解答
回到最初提到的问题。不知你是否已经明白其中的原因。我们下篇文章仔细展开该问题。
扩展阅读
我们这里一直避开了一个关键问题。我们都知道cache控制器根据地址查找缓存并判断是否命中cache,这里的地址究竟是虚拟地址(virtual address,VA)还是物理地址(physical address,PA)?可以前往下面的文章一探究竟。
Note
- tag array 存储在硬件 cache 里,占用真实 cache 内存。但是我们提到 cache size 的时候,并没有考虑 tag 的占用。所以计算时,请忽略 tag 占用。
