matlab的simulink文件mdl和slx对比

从R2012a版本及以后的所有Simulink模型都采用slx文件名作为默认格式。Simulink是MathWorks公司集成在该公司著名的技术计算分析解决方案MATLAB中的一种模仿建模解决方案。slx取代了以前的mdl格式，由于采用了zip压缩，可以实现更小的文件大小，具有更好的内化支持，并能实现增量加载。.slx文件是以slx格式保存的Simulink模型。从其内部结构来看，Simulink模型（.slx）是一个常规的ZIP档案，它包含了一个结构化的XML文件集合，主要的模型规范定义在simulink/blockdiagram.xml文件中。这种模型可以直接在MathWorks Simulink或MathWorks MATLAB中打开，也可以通过第三方工具（如Simulink Library for Java）在其他软件中导入。MathWorks MATLAB和Simulink提供了将传统MDL模型转换为SLX格式的本地工具。

slx文件与mdl文件的差别

1）文件大小

slx文件是二进制格式文件，mdl文件是文本格式文件，由于slx文件相对于mdl文件被压缩，通常slx文件大小会比相同的mdl文件小。相同的模型分别存成complex_model1.slx格式和complex_model1.mdl文件，complex_model1.slx文件大小为28KB，complex_model1.mdl文件大小为67KB.

2）文件打开

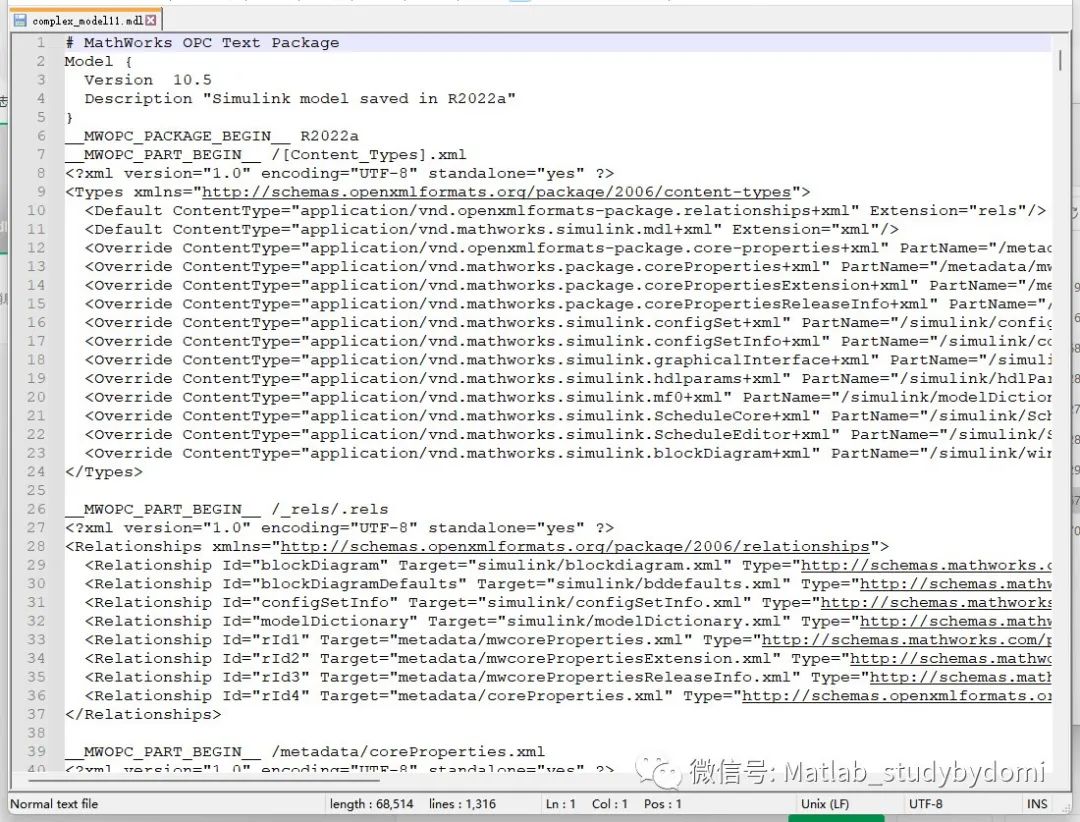

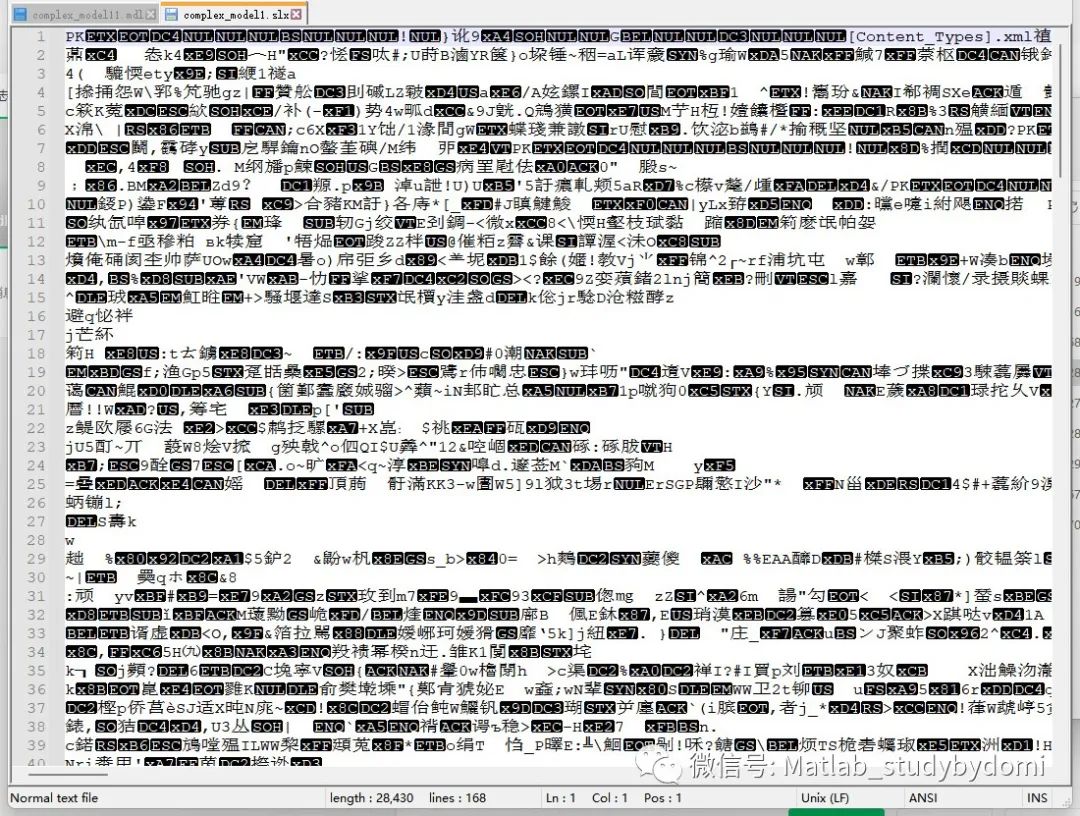

相同的模型分别存成complex_model1.slx格式和complex_model1.mdl文件，然后分别用记事本打开，可以看出slx文件打开后为乱码，mdl文件打开后为文本，这些文本描述了模型的特性。

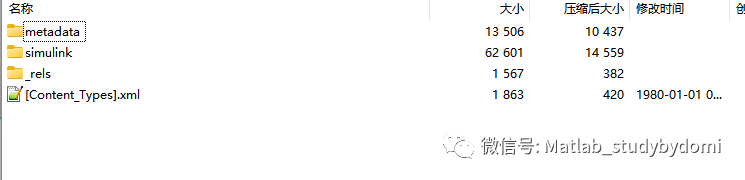

slx文件是二进制格式文件，本质上是压缩文件，可以将扩展名改成.rar后，使用压缩软件解压。更改complex_model1.slx扩展名为complex_model1.rar，然后使用压缩软件解压，得到：

3）运行速度

有一种说法是slx是二进制文件，运行速度应该比较快，但经仿真验证，slx文件与mdl文件的运行速度并无明显差别。

clearclcticN = 100;for ii = 1:N    sim('complex_model1.slx')   % complex_model1.slx文件运行100遍endt1 = tocticfor ii = 1:N    sim('complex_model11.mdl')  % complex_model1.mdl文件运行100遍endt2 = toc

slx文件运行时长 t1 = 4.8587

mdl文件运行时长 t2 = 4.8297

个人观点：不管slx和mdl文件，作用都只是描述模型的组成结构，经过Simulink运行环境的编译后，在底层执行时的代码是相同的，所以二者在运行速度上不会有明显差别。
