matlab怎么保存子系统,Matlab 中subsystem mask封装子系统

Icon&port

%%外型图表封装

%%.曲线型标注：

plot(cos(:0.1:*pi),sin(:0.1:*pi))

%%.文字型标注：

disp('PIDn控制器')

%%.曲线加文字型标注：

plot(cos(:0.1:*pi),sin(:0.1:*pi))

disp('PIDn控制器')

%%.图像型标注：

image(imread('sdu.jpg'))

%%.传递函数型标注：

droots([-],[- -], ,'z') %%zpk传递函数模型

Parameters

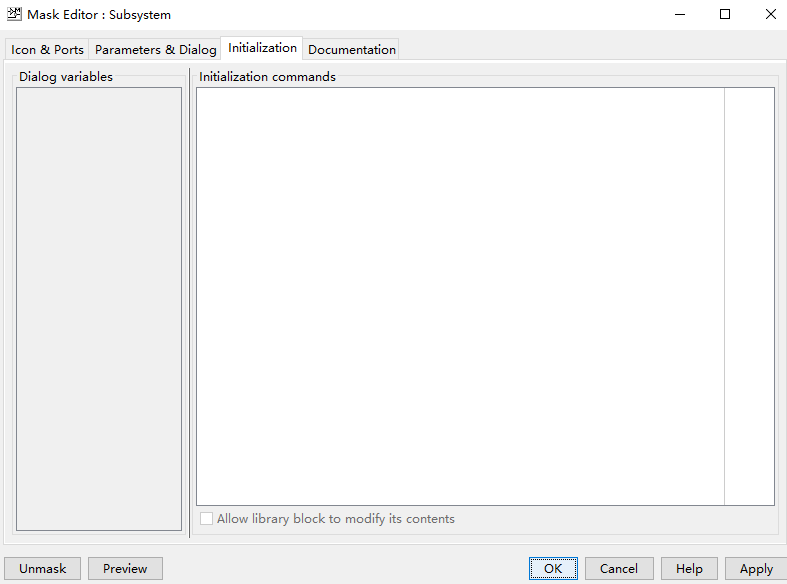

Initialization

当打开model时，所有可视的masked模块的Initialization中的语句执行。初始不可视的模块的Initialization的语句只有在打开包含它们的model或者subsystem时菜执行。

当你没有使用图示的方法加载模块进内存时，Initialization语句不会执行。

在下面的情况下，模型中所有masked模块的Initialization语句都执行：

Update the diagram(不知道这个是个什么情况)；

Start simulation；

Start code generation。

在下面的情况下，单个模块的Initialization语句会执行：

使用Mask Editor或者set_param改变mask的任何一个参数(例如MaskDisplay 和 MaskInitialization )；

改变masked block的外观，例如旋转模块或改变模块大小；

通过对话框或set_param改变模块的mask参数值；

在不同的model或同一个model内复制masked block。

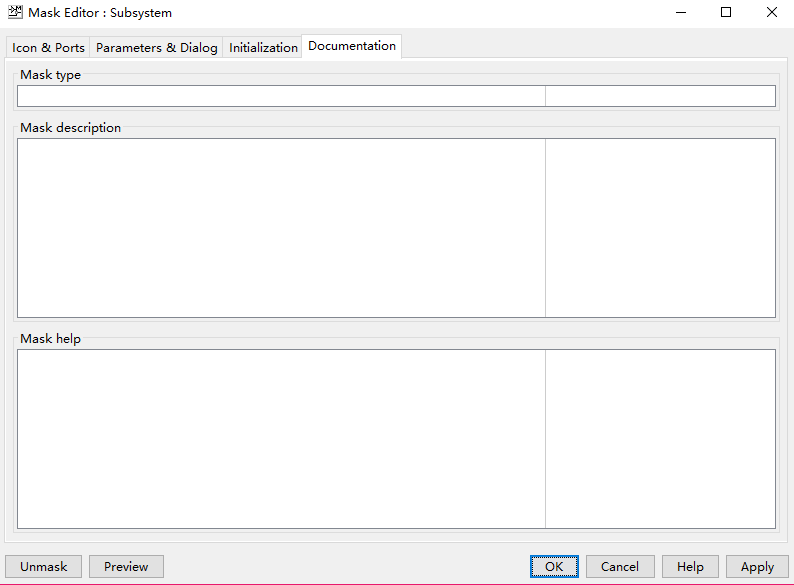

Documentation

Mask type：出现在对话框的block classification。当出现在对话框时，后面总是有"(mask)"后缀。该区域可以输入任意合法的matlab字符，但不能输入line break；

Mask description：此处文本出现在对话框中描述模块功能。这里可以输入line break(使用enter或return键)；

Mask help：此处的内容将在点击help按钮时起作用，可以在其中输入下面三种内容：

URL specification；

web或eval命令；

文本或者html文本。

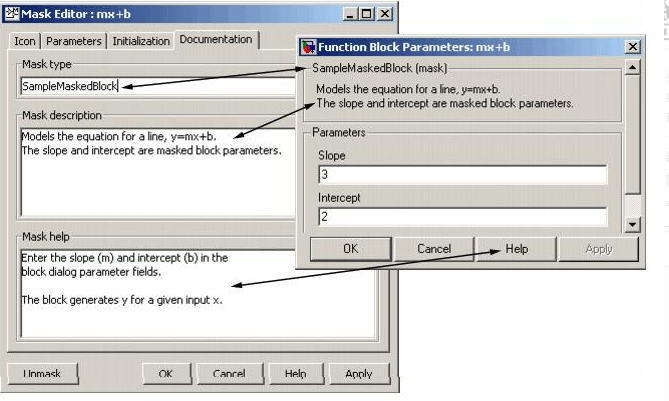

如图所示：对应关系
