树莓派烧写OpenWrt系统后外接华为ME909或移远EC20 4G LTE模块实现4G软路由即MiFi

By Mcuzone

关键词：OpenWrt  4G  LTE  软路由  华为ME909s  移远 EC20  树莓派  Raspberry  Pi  3B  4B  WiFi  热点  SSID  4G路由器  Mifi  Mi-Fi 无线分享  电信  移动  联通  蜂窝数据
概述：树莓派是一款生态丰富的软硬件平台，基于该硬件平台可以搭建很多极富创意的应用。今天我们要介绍的是树莓派搭载OpenWrt系统后外接USB 4G LTE模块，实现有线和无线网络的分享。即在烧写OpenWrt并连接4G LTE模块后树莓派就变成了一个功能强大且高度可配置的软路由器，它可以把4G网络的蜂窝数据流量通过有线网络或者无线热点分享给PC、手机等设备连接上网使用。

当前已验证的平台：
树莓派3B平台：可以通过有线网络和无线网络分享4G流量给其它设备；
树莓派4B平台：目前仅可以通过有线网络分享4G流量给其它设备，无线热点部分还在研究中

----------------------------------------------------------------------------
固件更新：2020-04-30版本固件已可支持树莓派4B的无线热点分享，欢迎索取

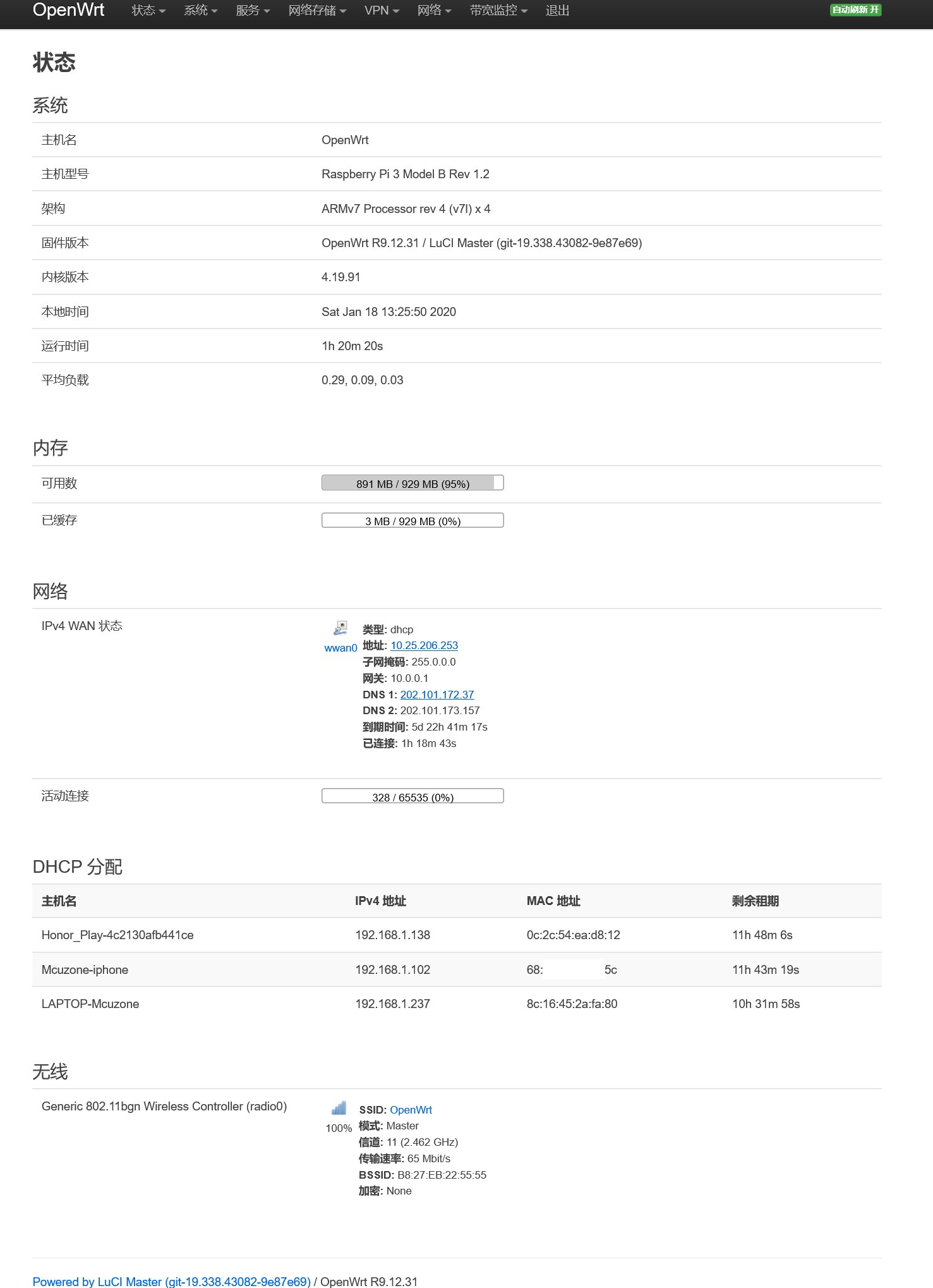

从状态页面可以看到软硬件版本信息、设备资源利用情况、当前连接设备信息、SSID信息等内容

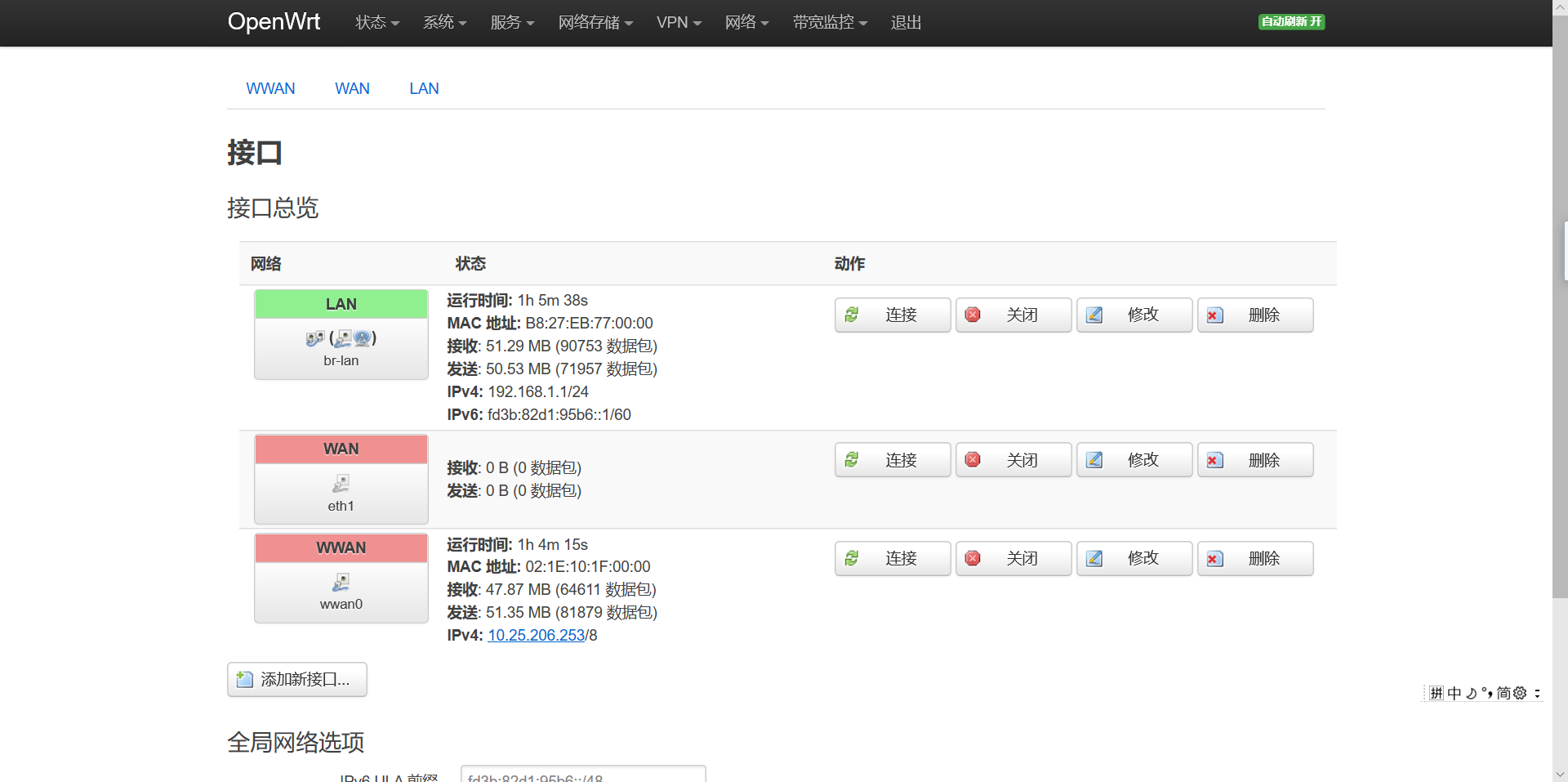

接口项可以看到LAN、WAN、WWAN的各种信息。

LAN是指树莓派的RJ45网络，这个网口用来接PC等带有线网络接口的设备；
WAN是指树莓派通过USB转网口连接到上一级网络设备的接口，比如上一级路由器；
WWAN是指树莓派通过USB接口连接的4G模块，整个系统可以通过4G模块来连接Internet，并通过热点(利用树莓派的板载WiFi)和LAN共享蜂窝数据。

无线概况页面可以看到树莓派分享的SSID信息和连接上来的设备的信息

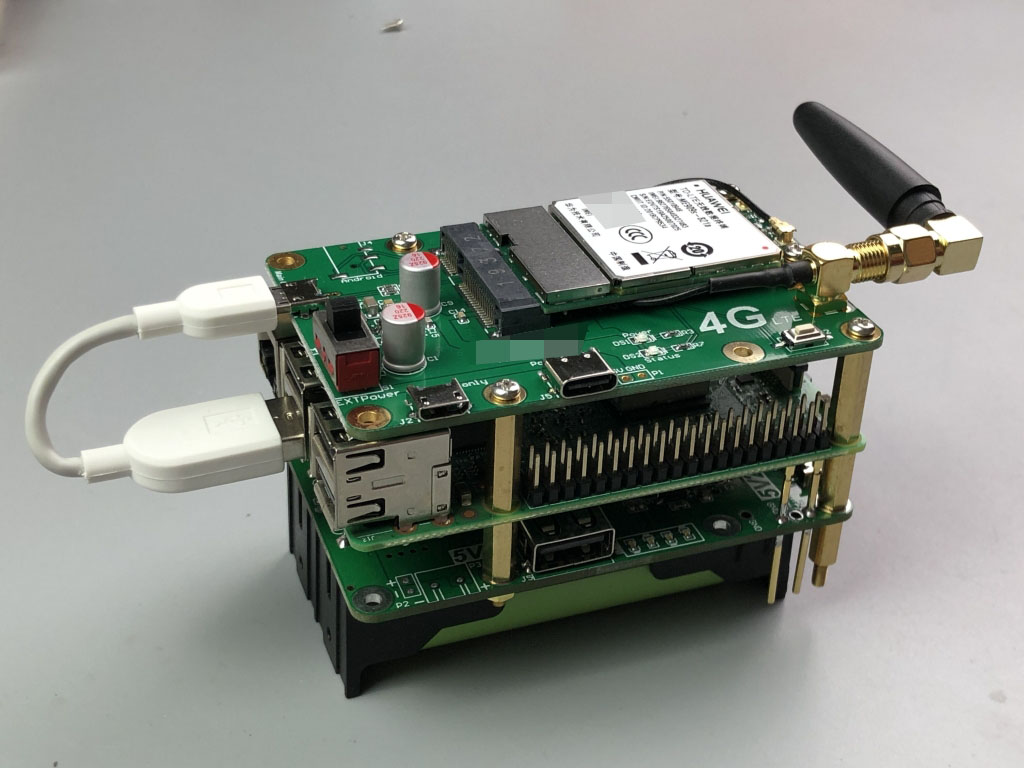

硬件塔式结构：

底部为双节18650锂电池电源管理系统，可以通过MicroUSB/USB-C/USB-A三种方式充电，同时以同口输出(即作为输入也作为输出)的方式可对外提供5V2A的供电能力；另外板载独立的15W升压电路，可提供5.1V3A输出，满足树莓派4B的供电需要。供电方式可以通过探针供电(这样可以免去连接线)，也可以通过USB-A口转接线对外设供电。

中间为树莓派3B，目前通过底部的探针供电。

上部为4G模块，可选ME909s或者EC20，均支持三网4G。

烧写并配置好OpenWrt后可以通过该塔式系统实现无线+有线方式的4G蜂窝数据共享，即4G路由器，或者叫MiFi
