目前流行的100G光学标准，如100G SR4、100G LR4、100G CWDM4、100G PSM4、100G ER4光模块等，都是依赖于4路25G的光学通道并行或波分复用进行传输的，它们都需要一系列昂贵的光学器件和封装。为了降低成本以及提高传输速率，业界提出了100G single-lambda规范，遵循该规范的光模块都是使用单波长100G PAM4调制。

光模块区别

100G单波和传统100G

传统100G光模块

传统的100G光模块采用4路25G光学通道，4路光学通道通过波分复用或通道并行方式实现100G传输。每个通道需要单独的发射和接收器件，对于光模块功耗、空间布局和成本提出了很高的要求。

100G QSFP28 CWDM4光模块原理图

100G单波光模块

100G 单波光模块通过使用DSP将4路25G电信号转换为单波100G PAM4光信号实现数据传输。光发射和接收单元由4个减少为1个，有效降低光模块内部光学复杂度。由于元器件数量减少，所以大大降低了成本（光器件成本约占整个光模块成本的6成）。

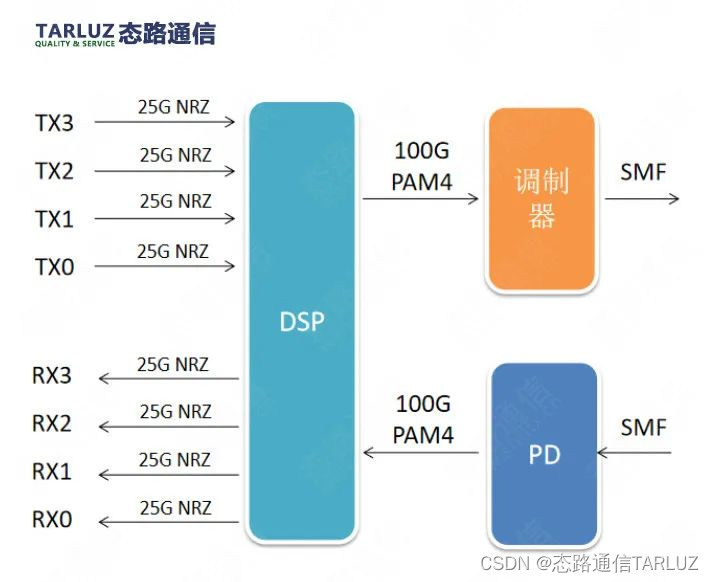

100G QSFP28 单波光模块原理图

光模块分类

100G single-lambda单波

100G单波光模块目前有100G QSFP28 DR、100G QSFP28 FR、100G QSFP28 LR和100G QSFP28 ER这四款。它们都属于单模光模块，工作波长为1310nm。下表为具体参数：

光模块补充

100G 光模块对传统100G

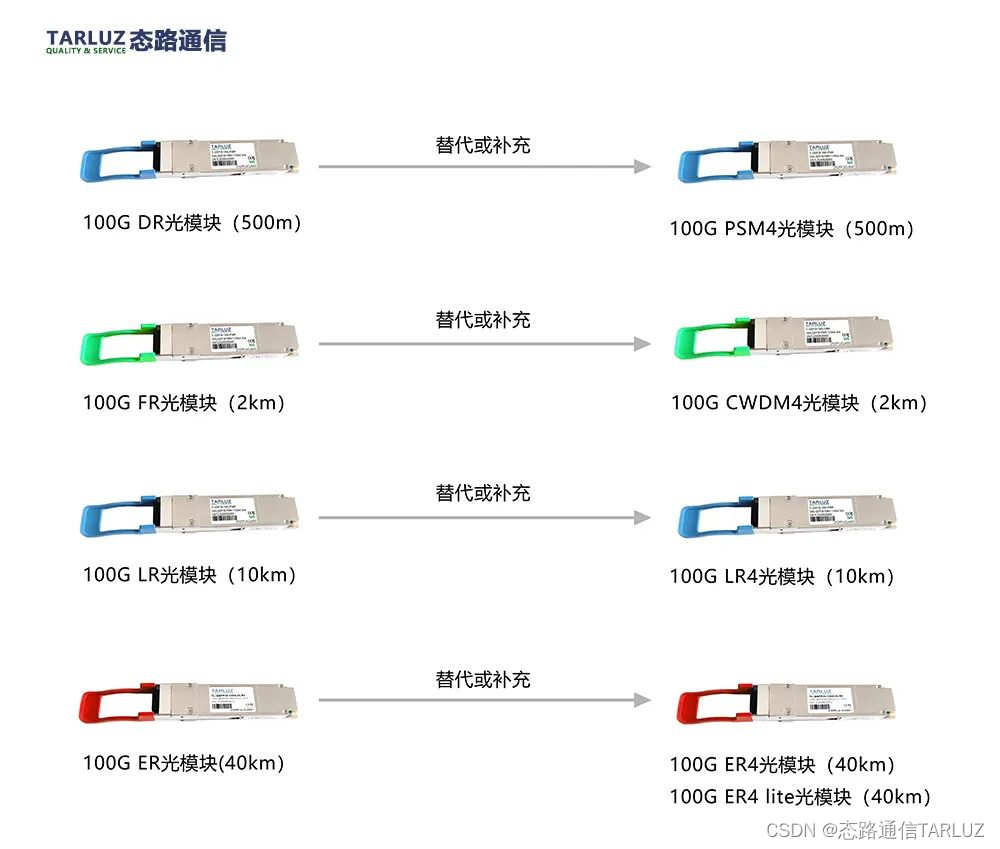

100G QSFP28 DR光模块使用单模OS2光纤最远可传至500米，100G QSFP28 FR使用单模OS2光纤最远可传至2公里，100G QSFP28 LR使用单模OS2光纤最远可传至10公里，100G QSFP28 ER使用单模OS2光纤最远可传输40公里，它们完全满足电信级可靠性应用。100G单波光模块可作为100G长距离传输的替代或补充方案，更加具有性价比（如下图所示）。

以太网助力
100G 单波光模块对400G

100G单波光模块采用单通道100G PAM4技术，为400G(4*100G)以太网的发展奠定了基础。它可以使得400G网络升级更为便捷，不仅可以降低400G光模块内部光学器件的复杂性，还可以有效减少光纤的使用，节省布线的成本。例如：400G QSFP-DD DR4光模块采用了100GBASE-DR规范，所以400G QSFP-DD DR4光模块可以采用MPO分支光缆与4个100G QSFP28 DR光模块连接，可用于架顶交换机和服务器之间的互连（如下图所示）。

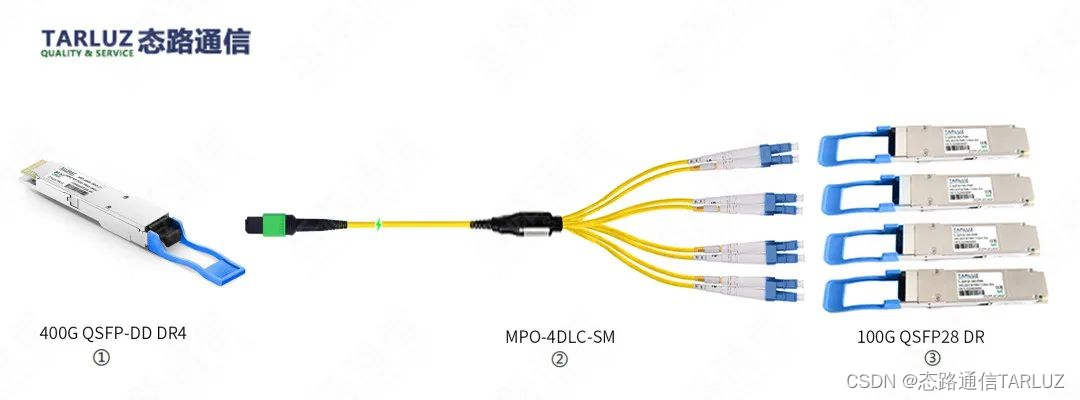

通过MPO分支光缆实现100G到400G的连接
