目录
- 1、数据格式
- 2、初始化时序
- 3、读取1时序
- 4、读取0时序
1、数据格式
一次完整的数据传输为40bit,高位先出。
数据格式:8bit湿度整数数据+8bit湿度小数数据
+8bi温度整数数据+8bit温度小数数据
+8bit校验和
数据传送正确时校验和数据等于“ 8bit 湿度整数数据 +8bit 湿度小数数据
+8bi 温度整数数据 +8bit 温度小数数据 ”所得结果的末8位。

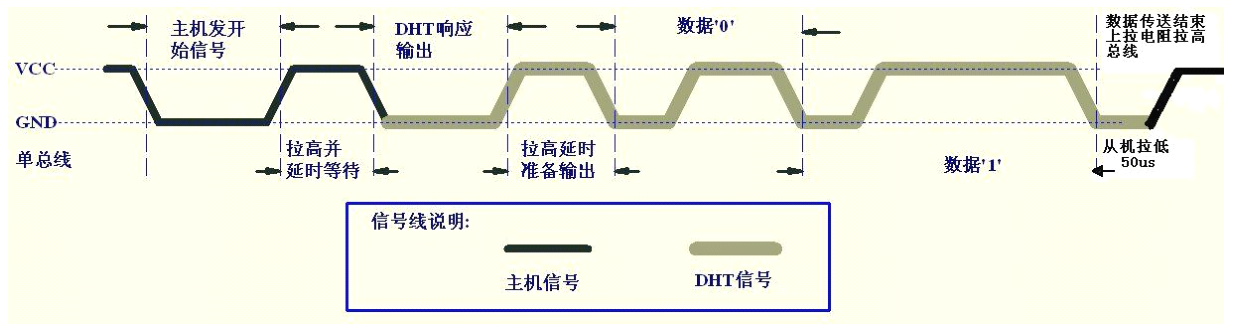

2、初始化时序
总线空闲状态为高电平,主机把总线拉低等待DHT11响应,主机把总线拉低必
须大于18毫秒,保证DHT11能检测到起始信号。DHT11接收到主机的开始信号后,
等待主机开始信号结束,然后发送80us低电平响应信号.主机发送开始信号结束
后,延时等待20-40us后, 读取DHT11的响应信号,主机发送开始信号后,可以切换
到输入模式,或者输出高电平均可, 总线由上拉电阻拉高。

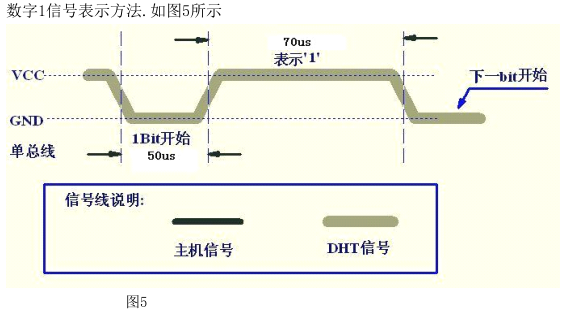

3、读取1时序

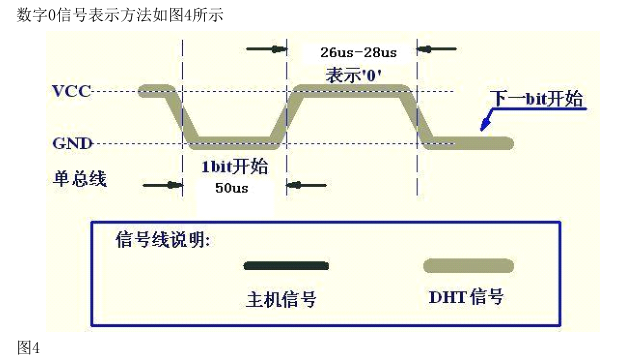

4、读取0时序
