概述

STM8S903K3T6C基于IAR寄存器开发串口通讯示例

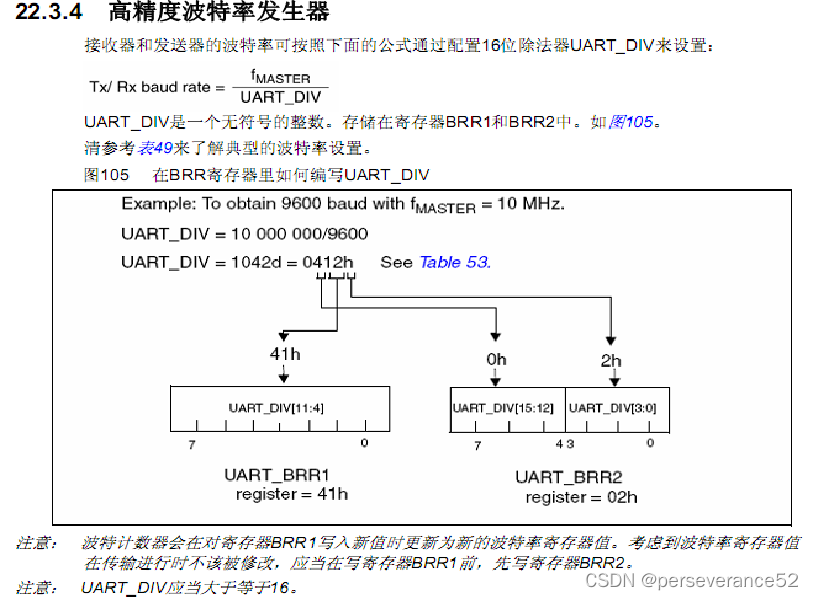

关于STM8S单片机串口波特率计算公式：

⛳在采用内部时钟16MHz的情况下:

????假设波特率设置为9600,；UART_DIV = 16 000 000 /9600等于1666，换算成16进制数为0x682,

     UART1_BRR2 = 0x02;
    UART1_BRR1 = 0x68;

????假设波特率设置为15200,；UART_DIV = 16 000 000 /115200等于139，换算成16进制数为0x08b,

  /* 波特率：115200 */
    UART1_BRR2 = 0x0b;
    UART1_BRR1 = 0x08;

⚡注意事项

按下列顺序编写波特率寄存器选择要求的波特率：
a. UART_BRR2
b. UART_BRR1

????先给UART_BRR2寄存器赋值，然后给UART_BRR1赋值。

????示例代码

/*---------------------STM8S903K3T6C-------------------------*/
#include"iostm8s903k3.h"
#include"stdio.h"//printf打印
void CLK_Init(void)
{
//  CLK_ECKR = 0x01; //开启外部时钟寄存器
//  CLK_SWR = 0xb4; //HSE外部时钟源作为主时钟源
//  CLK_CKDIVR = 0x00;//不分频

  CLK_ICKR |= 0X01; //使能内部高速时钟 HSI
  CLK_CKDIVR = 0x00; // 不分频，16M
 //    CLK_CKDIVR = 0x08; // 16M内部RC经2分频后系统时钟为8M
   while(!(CLK_ICKR&0x02)); //HSI准备就绪
     CLK_SWR = 0xE1;//HSI内部时钟源作为主时钟源(复位值)
}
void UART1_Init(void)//波特率115200
{
    UART1_CR3 = 0x00;
    UART1_CR2  = 0x00;
    UART1_CR3  = 0x00;
  /* 波特率：9600 */
     UART1_BRR2 = 0x02;//
    UART1_BRR1 = 0x68;//
  /* 波特率：115200 */
//    UART1_BRR2 = 0x0b;
//    UART1_BRR1 = 0x08;

}
int putchar(int c)
{
  while(!(UART1_SR&0x40));
  UART1_DR = c;
  while(!(UART1_SR&0x40));
    return (c);
}
void main()
{
	unsigned char c;
	CLK_Init();
	UART1_Init();
	UART1_CR2  = 0x0c;

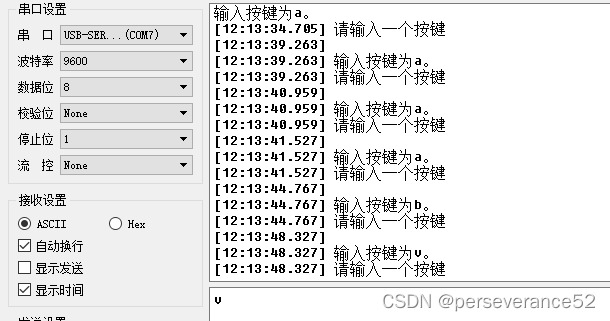

	while(1)
	{
	printf("nr请输入一个按键");
	while(!(UART1_SR&0x20));
	c = UART1_DR;
	printf("nr输入按键为%c。",c);
	}

}
