概述

本教程是基于大白的BC26开发板来展开的。

文末有彩蛋！！！

开发板集成了：USB接口转双串口芯片、主串口和调试串口接口处有LED信号指示灯。用microUSB可以获取到BC26和基站通信的log数据。BC26所有1.8V的IO口都转换成了3.3V的电平,开发板留出了BC26的3个调试串口、所有GPIO口、I2C接口、SPI接口、2个GPIO控制的LED灯、电源指示灯、休眠唤醒接口、BC26电源启动接口、BC26复位接口、3.3V和5V电压输出接口、GND接口。

文章最下方有视频教程的链接。

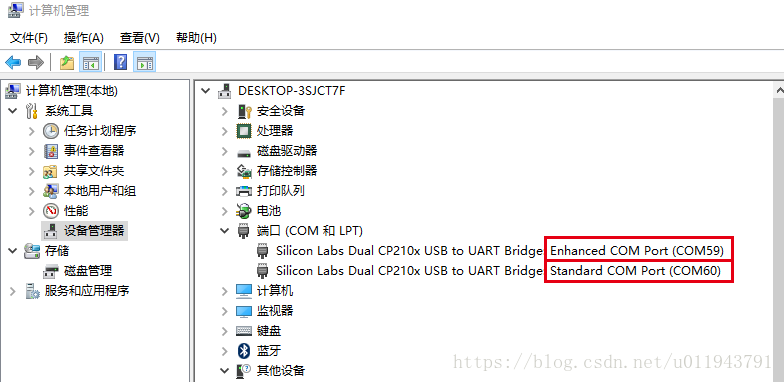

把BC26开发板插入电脑的USB接口，在电脑设备管理器中查看COM口，如下图，Standard COM Port(COM60)是BC26的主串口，Enhanced COM Port(COM59)是BC26的debug串口。打开串口调试助手，选择Standard COM Port(COM60)作为AT指令输入的COM口。

1、首先查看内核软件版本：

ATI

Quectel_Ltd
Quectel_BC26
Revision: BC26NBR01A02

我的内核版本是BC26NBR01A02，我这里故意把NB标红，是因为这个NB表示的是移远BC26的硬件版本号，如果您返回的是：BC26NAR01AXX，这个就表示您的BC26的硬件版本号是NA。请注意NA的硬件版本号是不允许烧录基于NB硬件版本的opencpu内核的，同样NB的硬件版本号也是不允许烧录基于NA硬件版本的opencpu内核的，否则会有未知bug。

2、烧录OpenCpu的内核程序

2.1打开FlashTool.exe软件，正确选择号串口COM口号Standard COM Port(COM60)，打开串口后，因为我的硬件版本号是NB的，所以选择BC26 OpenCpuBC26NBR01A02_BETA0704文件下的flash_download.cfg，这个是OpenCpu的内核程序。如果你的硬件版本号是NA的，请选择NA版本的opencpu内核。

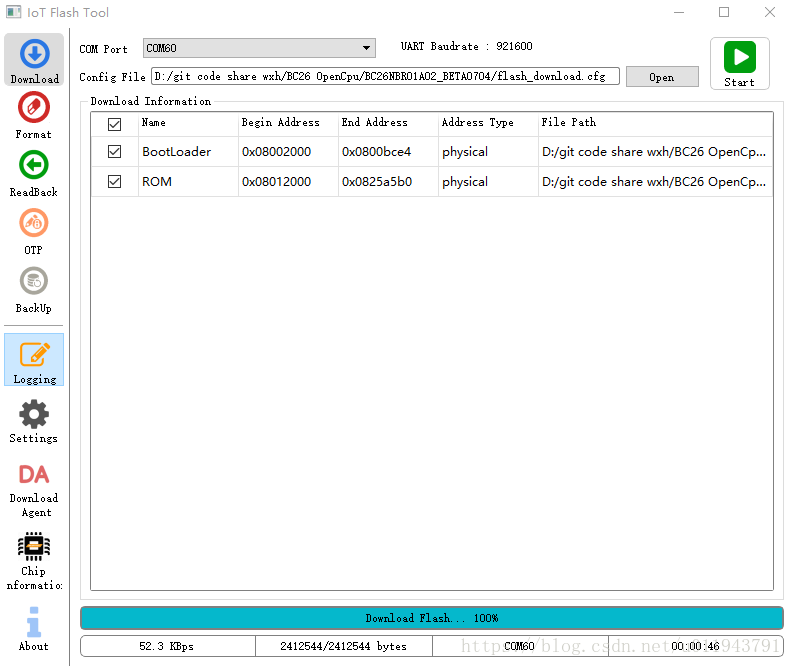

2.2点击下图中的Start按钮后，按下BC26开发板的电源按钮，启动BC26,紧接着按下复位按钮，就会开始下载了,如下图提示Download Flash .. 100%后就烧写成功了。

查看opencpu的内核软件版本：

ATI //查看内核版本号

Quectel_Ltd
Quectel_BC26
Revision: BC26NBR01A02_BETA0704

3、代码编辑

大白用的是SublimeT Text作为代码编辑器，大白提供的文件中有安装包。

PS：SublimeText具有漂亮的用户界面和强大的功能，例如代码缩略图，python的插件，代码段等。还可自定义键绑定，菜单和工具栏。SublimeText 的主要功能包括：拼写检查，书签，完整的Python API ，Goto 功能，即时项目切换，多选择，多窗口等等。SublimeText 是一个跨平台的编辑器，同时支持Windows、Linux、Mac OS X等操作系统。

SublimeT Text创建工程教程

Sublime Text 可以很方便地管理多个工程。使用Sublime Text的Projects，可以将不同根目录的文件组织起来成为一个工程，而不用将所有的文件都放到一个根目录下面。

1. 创建工程

Project > Add Folder to Project

　　这时在sidebar中将出现刚刚添加的文件目录，如果还需要添加其他目录，则重复这一操作即可。

2. 保存工程

Project > Save Project As

　　点击保存后Sublime Text将自动生成两个文件：

project_name.sumlime-project：包含工程定义，该文件会被记录到版本控制里。

project_name.sublim-workspace：包含了用户的工程数据，例如打开的文件和修改等，该文件不会被记录到版本控制里。

4、代码编译

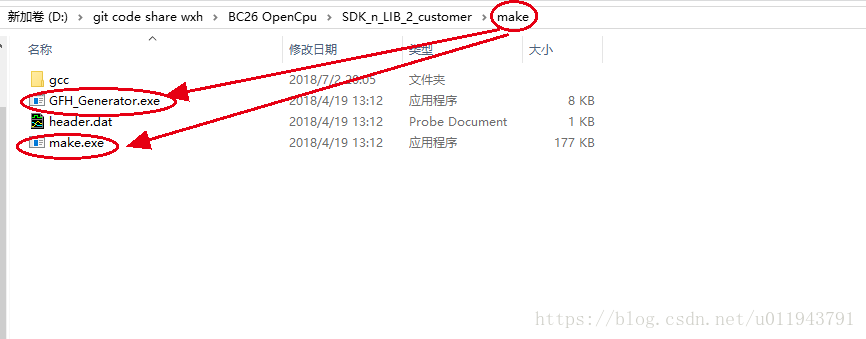

使用gcc-arm-none-eabi-4_8来编译程序。先安装gcc-arm-none-eabi-4_8，大白提供的文件中有安装包。安装完成后，进入下图路径中的文件，双击下图中的2个.exe文件，分别双击后，make编译指令就会生成。

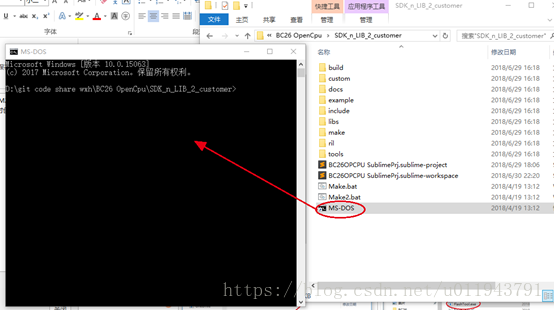

然后双击下图中的MS-DOS图标，会弹出DOS窗口，下面就可以在这个DOS窗口中输入命令啦。

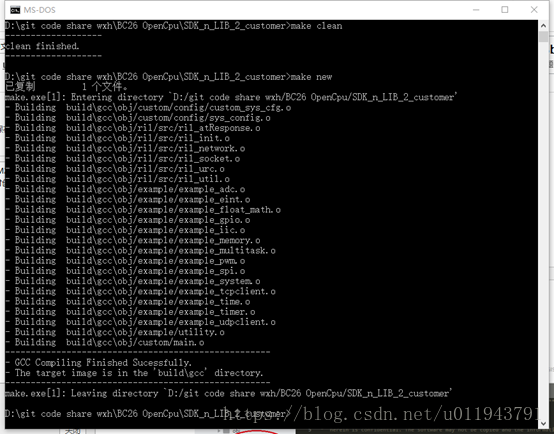

2个编译指令：Make clean、Make new。

Make clean:清除编译后生成的文件，如.cfg、.bin、.map、.log文件。

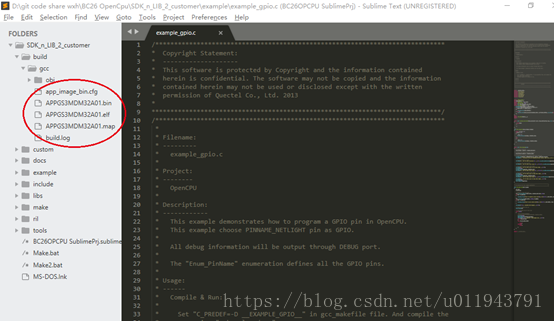

Make new:进行代码编译，编译后生成的文件如下图圈出的文件。有.cfg、.bin、.elf、.map、.log文件，其中.cfg文件就是下载到BC26CPU内部的执行文件，所有的代码 Worings和Errors都会保存到.log文件中，可以查看代码的错误地方。

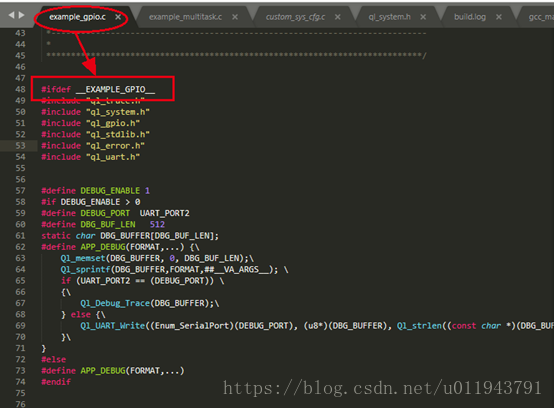

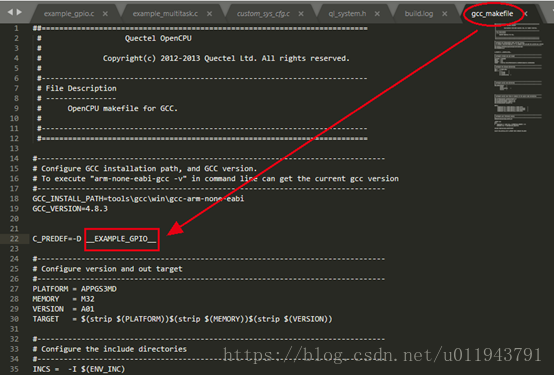

如下图，大白程序上默认编译的是example_gpio.c文件的，如下图gcc_makefile文件中的__EXAMPLE_GPIO__，C_PREDEF=-D __EXAMPLE_GPIO__这句话相当于#define __EXAMPLE_GPIO__，在example_gpio.c中最开始部分就有判断是否宏定义了__EXAMPLE_GPIO__，如果已经定义了__EXAMPLE_GPIO__，才会执行后面的程序。

如果想执行其他的 .C文件可以在gcc_makefile文件中定义其他头文件名。比如我想执行example_multitask.c文件，我就要把之前的C_PREDEF=-D __EXAMPLE_GPIO__改为C_PREDEF=-D __EXAMPLE_MULTITASK__。大白提供的example文件夹中的.c文件中都是有proc_main_task主函数的，所以不能同时定义和执行2个或2个以上的头文件的。

4、烧录用户程序

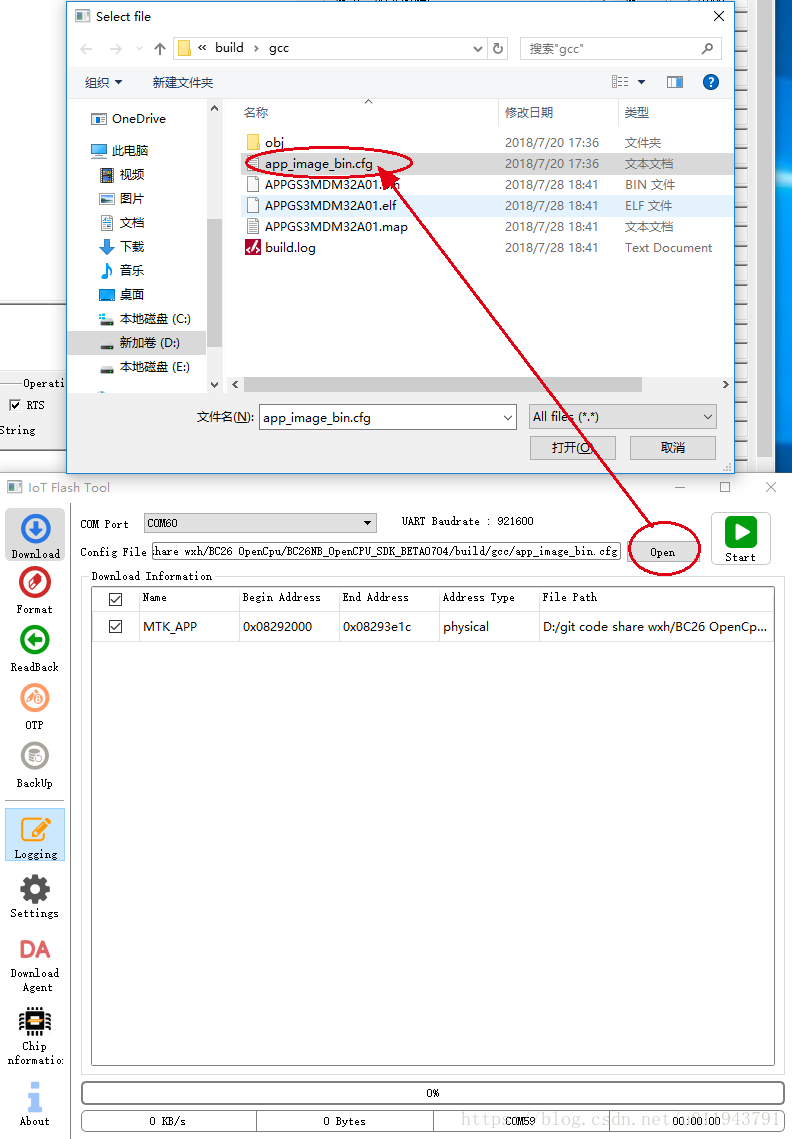

选择刚才编译生成的.cfg文件，点击绿色的Start按钮后：

如果BC26还未启动，请紧接着按下BC26开发板的电源按钮，启动BC26；

如果BC26已经开机启动，请紧接着按下复位按钮。

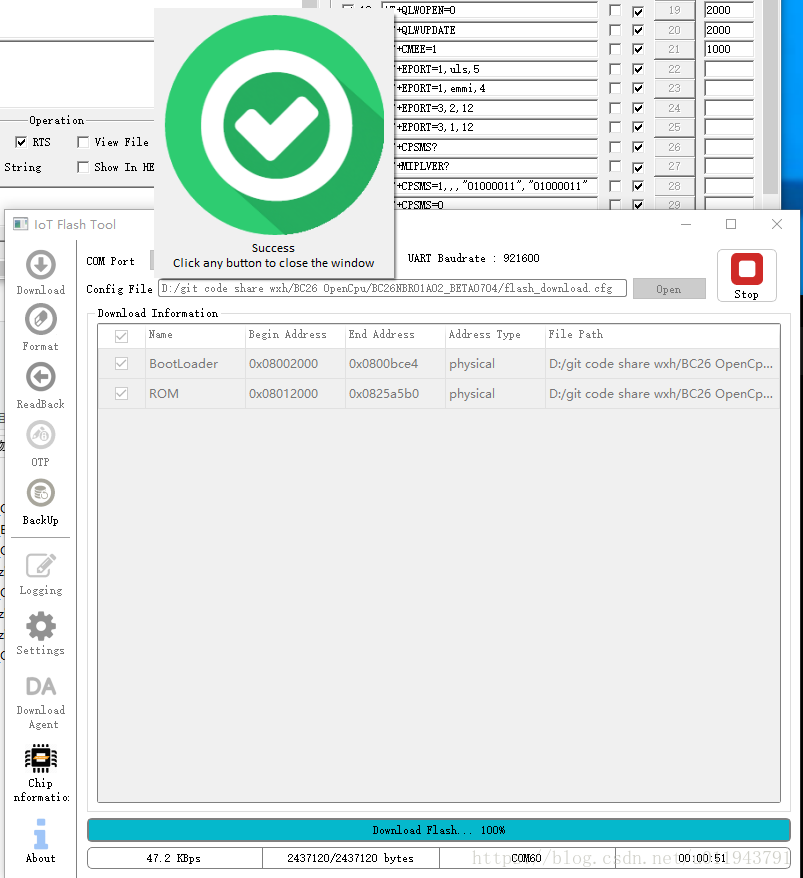

就会开始下载了,如下图提示Download Flash .. 100%后就烧写成功了。

烧写成功后BC26处于关机状态，需要按一下电源按钮启动BC26,然后你的app程序就可以跑起来了。

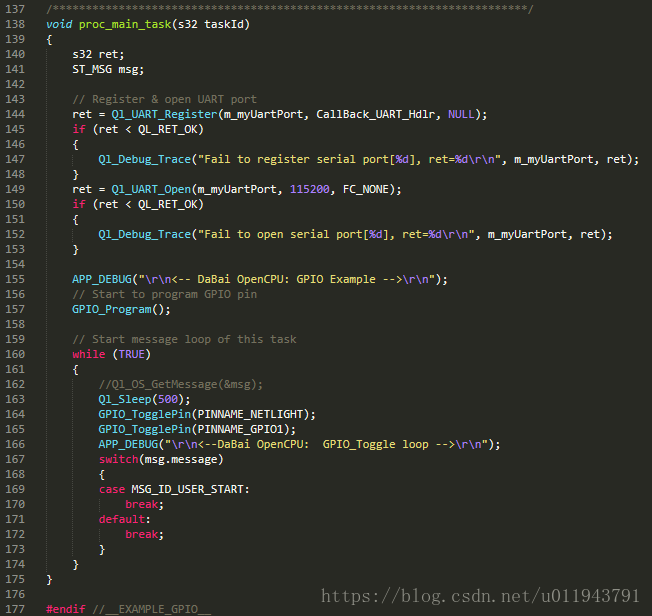

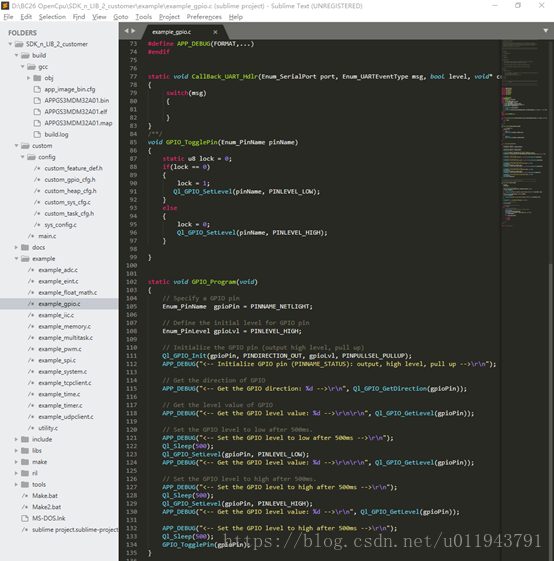

我的demo程序就是让我的2个GPIO控制的LED灯以1Hz的频率闪烁，并且BC26的DEBUG串口会每隔0.5s输出一次：<--DaBaiOpenCPU: GPIO_Toggle loop -->的信息。看DEBUG串口输出的数据时，串口调试助手需要选择Enhanced COM Port(COM59)。
