概述
1、8258芯片天线调试说明：

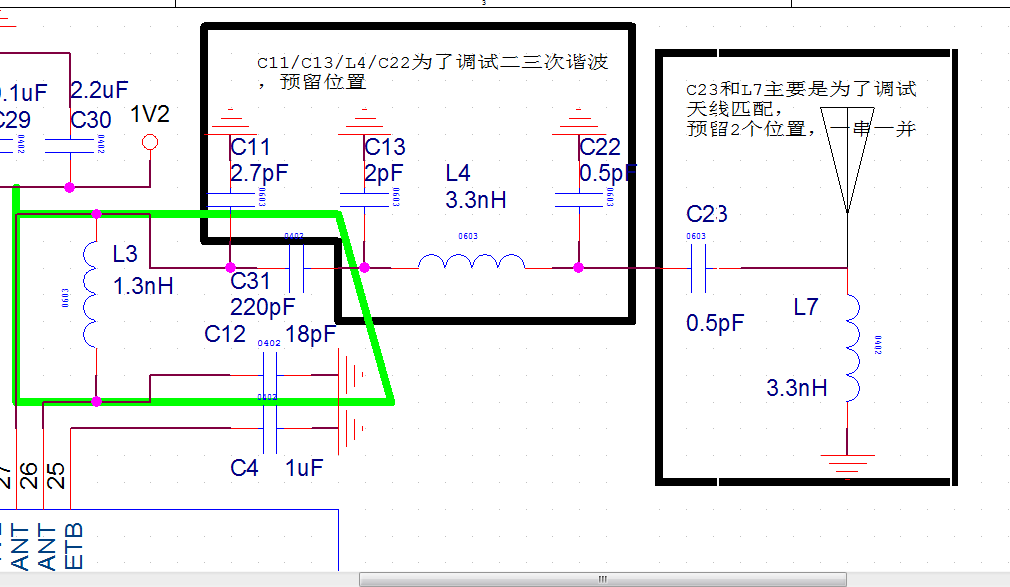

- C23和L7主要是为了调试天线匹配，预留2个位置，一串一并。
- C11/C13/L4/C22为了调试二三次谐波，预留位置。
- C12/L3/C31是必须器件，需要贴相关器件。
- Layout布局最好按如下位置放置各器件。
2、8258芯片端FCC二三次谐波说明：
- 从天线端来看，天线馈点需要先断开，然后做补偿，这时候待测试板不用上电。
- 任何测试前一定需要借助VNA做RX匹配。同时，一定需要上电配置芯片处于RX模式，然后再借助VNA进行RX匹配。
- 在RX测试完毕后，再用SA进行TX认证验证。如果谐波不满足需求，再回到上一步骤，借助VNA调整器件值同时满足阻抗匹配要求后，再进行TX验证。
