之前有移植过ME909s MU609，主要工作就是把4G模块当做USB设备，挂载在linux上，驱动移植主要是能够让板子识别到模块，并产生SUB多个虚拟的节点，用于操作模块，拨号上网

关于内核的配置，请参考：https://www.cnblogs.com/ChenChangXiong/p/10852177.html

内核配置：

Device Drivers --->

[*] USB support --->

USB Serial Converter support --->

USB driver for GSM and CDMA modems         //选上

Device Drivers --->

[*] Network device support --->

// 将这里面所有的ppp 的支持多选上

Device Drivers  --->

Network device support  --->

USB Network Adapters  --->

Multi-purpose USB NetworkingFramework

  CDC Ethernet support (smart devices such ascable modems) (NEW)

-*-   CDC NCM support

   Huawei NCM embedded AT channel support

   Simple USB Network Links (CDC Ethernetsubset) (NEW)

匹配列表：

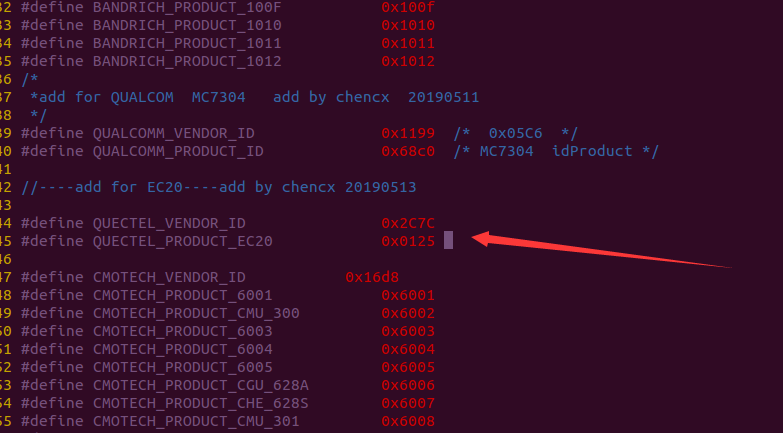

宏定义添加支持：

宏定义添加支持：

//----add for EC20----add by chencx 20190513

#define QUECTEL_VENDOR_ID 0x2C7C

#define QUECTEL_PRODUCT_EC20 0x0125

usbdevice列表添加：

在kernel目录下：

vim drivers/usb/serial/option.c

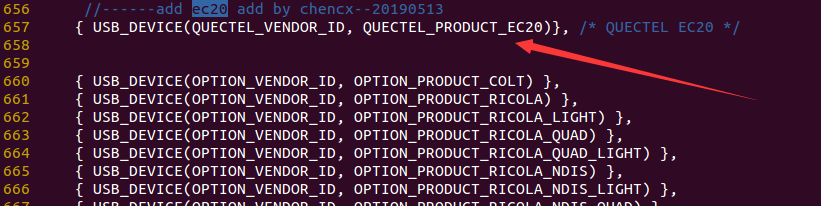

在：static const struct usb_device_id option_ids[] 中添加

{ USB_DEVICE(QUECTEL_VENDOR_ID, QUECTEL_PRODUCT_EC20)}, /* QUECTEL EC20 */

最后：

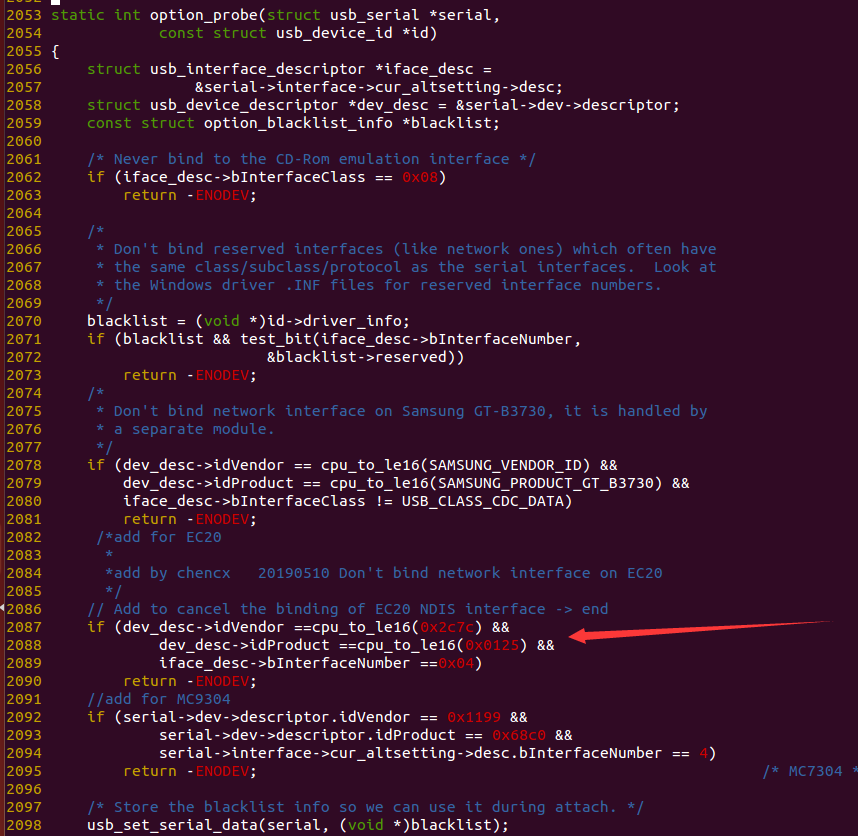

在：static int option_probe 匹配函数中添加

if (dev_desc->idVendor ==cpu_to_le16(0x2c7c) &&

dev_desc->idProduct ==cpu_to_le16(0x0125) &&

iface_desc->bInterfaceNumber ==0x04)

return -ENODEV;

接下来：make -j20

等待内核编译完成。

插入模块会生成usb0~usb3的usb节点，说明驱动已经移植成功。

比如ME909s  MU609模块。直接是用pppd拨号就可以上网，但是EC20我试了很久不行，非常郁闷，无奈之下，只用移远官方提供的usb驱动作为.ko加载进去，然后使用APN工具。

然而，关于Quectel_Linux_ConnectManager_SR01A01V21.zip 和 Quectel_Linux_GobiNet_SR01A02V13.zi的下载，也是比较费劲才找到，在此附上链接：

Quectel_Linux_GobiNet_SR01A02V13.zip下载：http://bbs.21ic.com/forum.php?mod=attachment&aid=MTA1NjgwNHxkYmMwMDdjNHwxNTU3NzE4NDk2fDB8MTcwMDMxNg%3D%3D

Quectel_Linux_ConnectManager_SR01A01V21.zip 下载： http://dev.t-firefly.com/thread-52743-1-1.html

注意以下开发板的交叉编译器就行

编译得到GobiNet.ko

解压     Quectel_Linux_ConnectManager_SR01A01V21.zip，并交叉编译，只需要修改makefile适应自己的开发板即可

我是把解压后文件放到drivers/net/usb/ 中 新建一个文件夹来保存，在里面编译，

其实放在哪都行，当做模块加载，只需要编译makefile的时候指定kernel即可，就像平时编译模块一样。

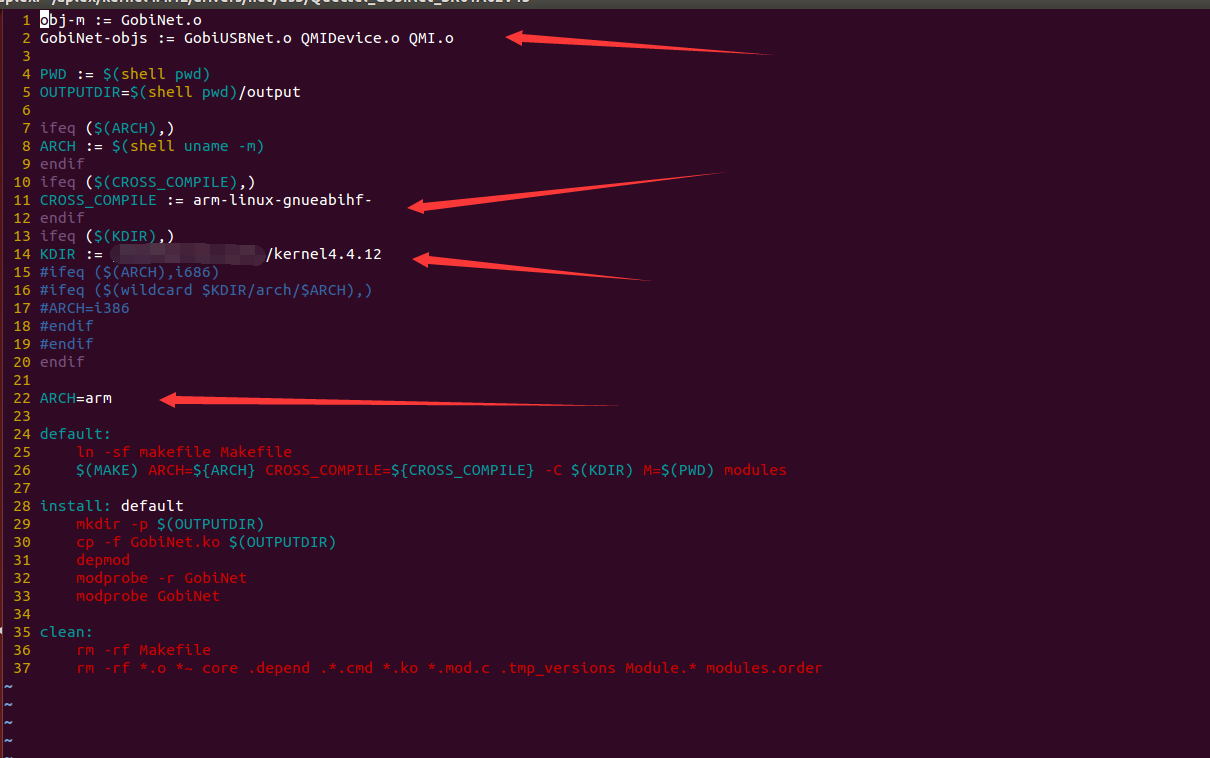

修改makefile  直接作为模块加载进入

编译后生成 GobiNet.ko  复制到开发板  insmod

编译拨号工具：

解压：

unzip -x Quectel_Linux_ConnectManager_SR01A01V21.zip

直接编译：

make CROSS_COMPILE=arm-linux-gnueabihf-

得到quectel-CM

接着就大功告成了

在开发板中，首先加载GobiNet.ko  然后后在运行quectel-CM

insdmo   GobiNet.ko

./quectel-CM  &

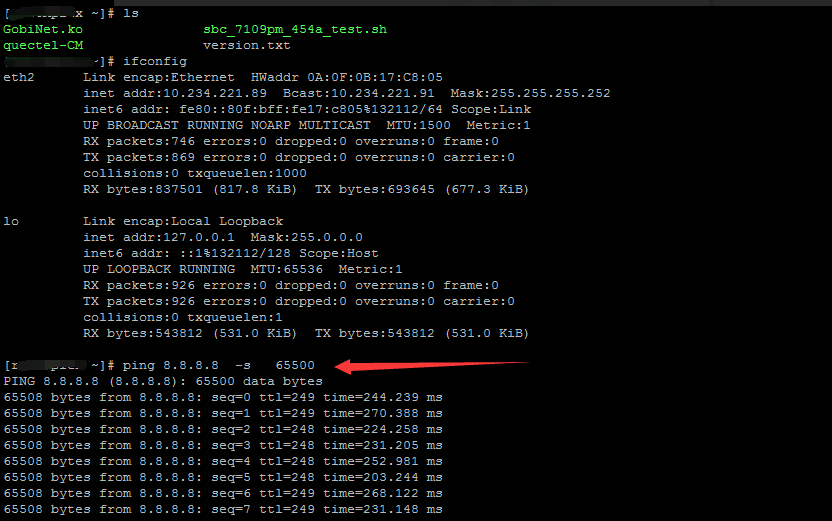

运行./quectel-CM  & 后会提示找到eth2 有的是eth1  接着可以ifconfig看一下ip  有了ip就可以直接pingl了。

注意是先加载模块 在执行 quectel-CM    就可以ifconfig查看到产生了ip,然后ping 8.8.8.8  我这里直接来65500包

算是比较完整的移植EC20的过程，记录一下
