CAD怎么制作一个简单的环形阵列图形？

181 阅读 0 评论 120 点赞

我是靠谱客的博主舒心树叶，最近开发中收集的这篇文章主要介绍CAD怎么制作一个简单的环形阵列图形？，觉得挺不错的，现在分享给大家，希望可以做个参考。

环形阵列图是将一个对象围绕着一个基点进行旋转达到环形排列的目的。如果您不知道如何制作一个简单的环形阵列图，可以按照下面的步骤进行操作。

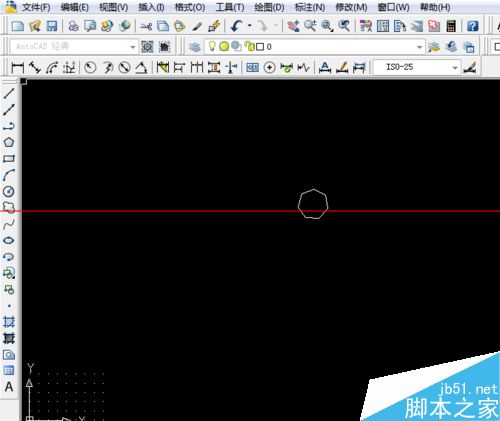

1、选择【正多变形】工具，设置变数为7，任意画一个小的七边形。

2、选中需要制作环形阵列图形的七边形，在命令行中输入Array（阵列）命令，然后按回车键，跳出阵列参数面板进行设置。也可以直接在【修改】- 【阵列】调出阵列的参数面板。

3、阵列的参数面板中，可在【中心点】中设置环形阵列的半径，【项目总数】也就是需要组成环形阵列七边形的数量。

4、设好参数后，按【确定】按钮，就可以做出一个环形阵列图了。

5、如果需要，还可以为图形填充上的图案。选择【图案填充】工具，在参数面板【样例】中，挑选合适的图案进行填充。

6、填充好的环形阵列图。

注意事项：阵列的角度设置，正值：逆时针方向环形阵列该图形，负值则相反。
