概述

一、搭建环境

1.1 安装Keil 5

官网下载：http://www2.keil.com/mdk5/
百度网盘：https://pan.baidu.com/s/1T_eF5NDYeq38bR0cqjiZkw 提取码：562z

1.2 下载SDK

官网下载：https://www.nordicsemi.com/Software-and-tools/Software/nRF5-SDK/Download#infotabs
百度网盘：https://pan.baidu.com/s/1YBe-Mp2qGf6xBMMm8rEhBw 提取码：97zh

1.3 安装Nordic Packet

注意：要与SDK版本对应
http://developer.nordicsemi.com/nRF5_SDK/pieces/nRF_DeviceFamilyPack/
官网下载：http://www.keil.com/dd2/Pack/#/third-party-download-dialog
选择 Nordic Semiconductor nRF ARM devices Device Family Pack with BSD

百度网盘：https://pan.baidu.com/s/1XHUFqTnaPEfpquUYjYBLHA 提取码：vgb2

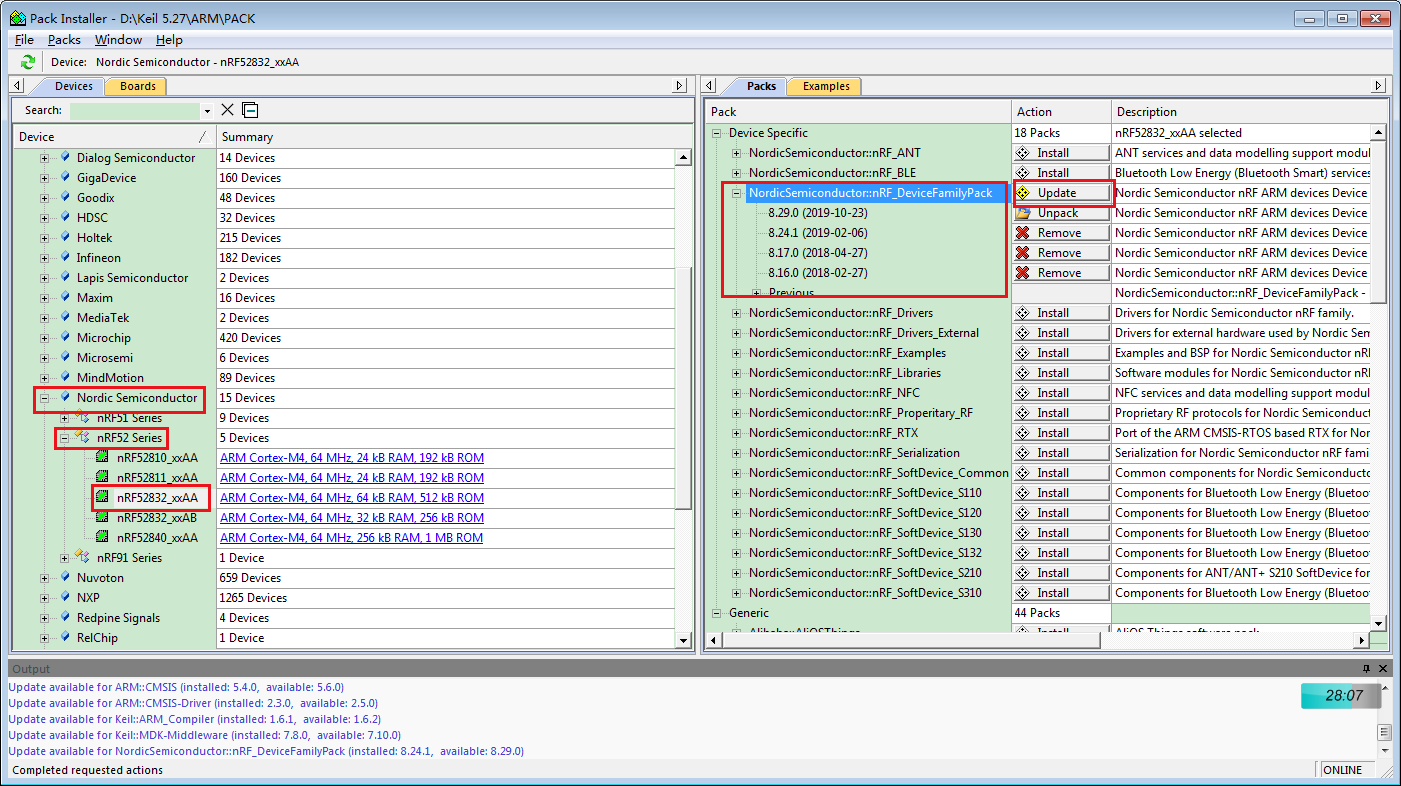

Keil内下载：

1.4 安装ARM CMSIS内核4.5.0

百度网盘：https://pan.baidu.com/s/1V-magEmEUoGxVhCeT9hIcw 提取码：m5n7

1.5 安装协议栈软件nRFgo Studio

官网下载：https://www.nordicsemi.com/Software-and-tools/Development-Tools/nRFgo-Studio/Download
百度网盘：https://pan.baidu.com/s/1GxBDyzCS1_R-wVh2zyA2vA 提取码：qlfj

二、SoftDevice

2.1 命名规则

以 Sxyz 为例，其中 S 表示 Software，各字母的含义如下所示。不同的协议栈的具体描述可见此处。

2.1.1 通用规则

x - 协议栈类型

1：BLE stack
2：ANT stack
3：BLE&ANT stack

y - BLE角色

1：peripheral role
2：central role
3：all roles（central/peripheral/advertiser/observer）

z - 系列芯片

0：nRF51 series
2：nRF52 series
3：misc series
例如 S113 代表的是低功耗 BLE 协议栈，从设备，针对 nRF52805, nRF52810, nRF52811, nRF52820, nRF52832, nRF52833 and nRF52840 系列的 SoC。

2.1.2 特定规则

x - 协议栈类型
同上

yz - 芯片型号

40：针对芯片52840
tips: S140是一个大而全的协议栈，包含蓝牙所有功能。

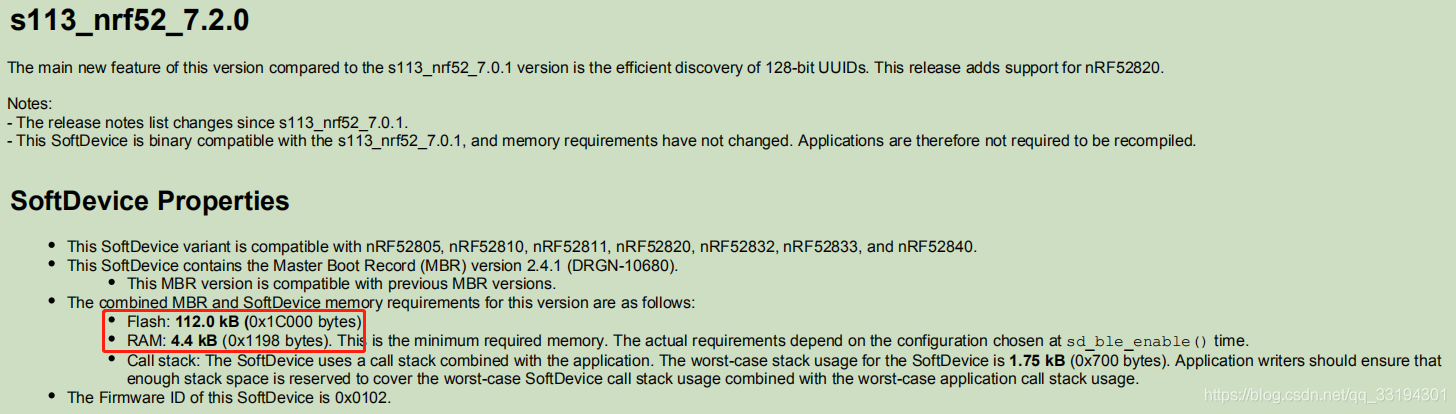

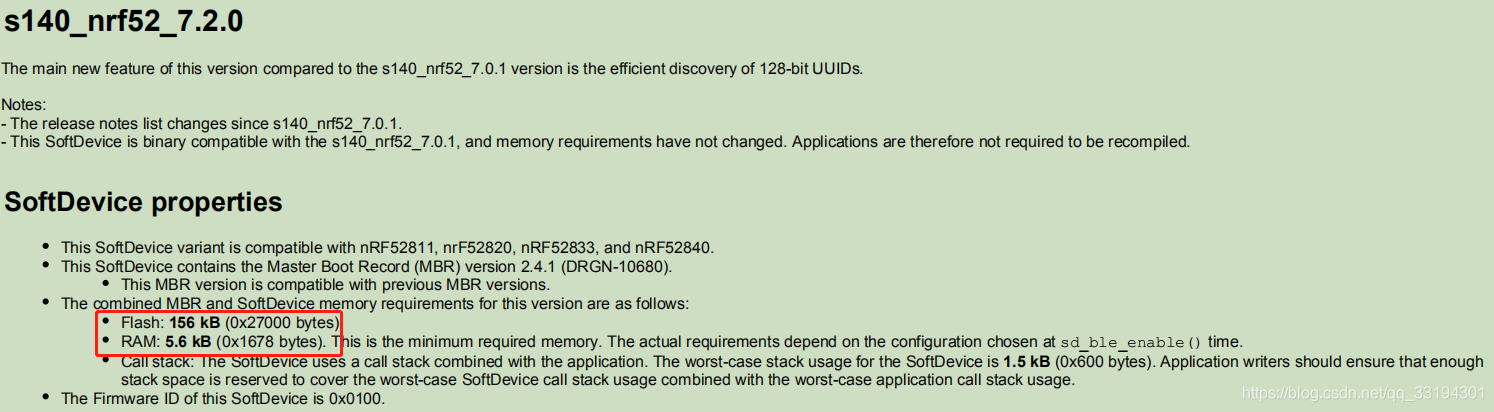

注意不同的softdevice所占用的ROM和RAM是不一样的，具体看其手册S112、S113、S122、S130、S132、S140、S212、S312、S332、S340…

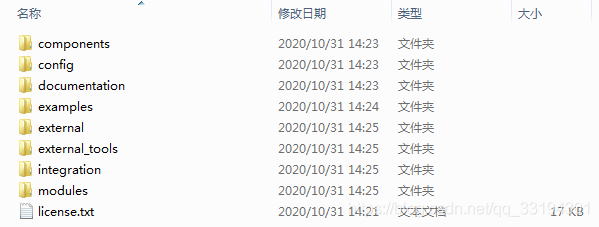

2.2 目录框架

components：Nordic 开发的各种 SDK，只包含头文件、源文件以及库文件，切勿修改！
config：不同类型芯片的配置文件。
documentation：SDK 和不同 softdeviceAPI 的参考文档。
examples：根据不同传输协议/ BLE 角色/外设等应用场景所设计的例程。此目录很常用。
external：第三方库或源码。
external_tools：第三方工具。
integration：集成旧版本SDK（≤SDK14）的驱动（又称legacy）。
modules：新版本SDK（>SDK14）驱动nrfx，同时支持nRF5 SDK（用于nRF51/52芯片）以及nRF Connect SDK（支持nRF91/53芯片）。

二、编译

打开BLE从机串口传输示例工程 ble_app_uart
路径：SDKnRF5_SDK_17.0.2_d674ddeexamplesble_peripheralble_app_uartpca10100s140arm5_no_packs

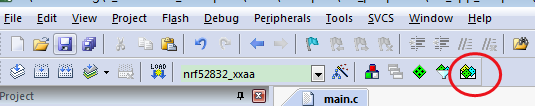

点击按钮进行编译

注意：其他工程编译可能产生缺少micro_ecc_lib_nrf52.lib文件错误时，查看解决方法：编译NRF52832工程时缺少micro_ecc_lib_nrf52.lib文件

三、烧录

3.1 Keil内烧录

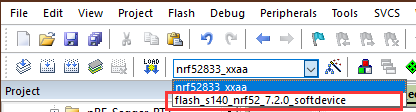

先烧录 协议栈

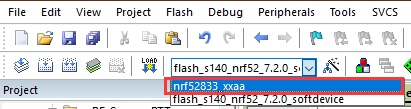

再烧录 应用程序

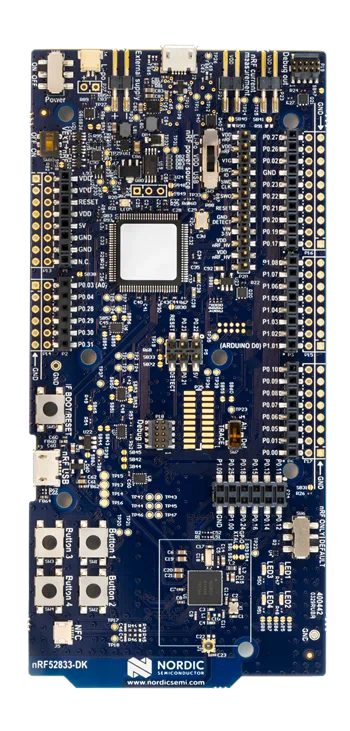

注意：调试过程中可能出现的问题，因为用的是官方的 nRF52833 DK 开发板，需要更新 JLINK 版本
nRF-Command-Line-Tools_10_12_0_Installer.exe 提取码：7lub

3.2 nRFgo内烧录

打开 nRFgo Studio

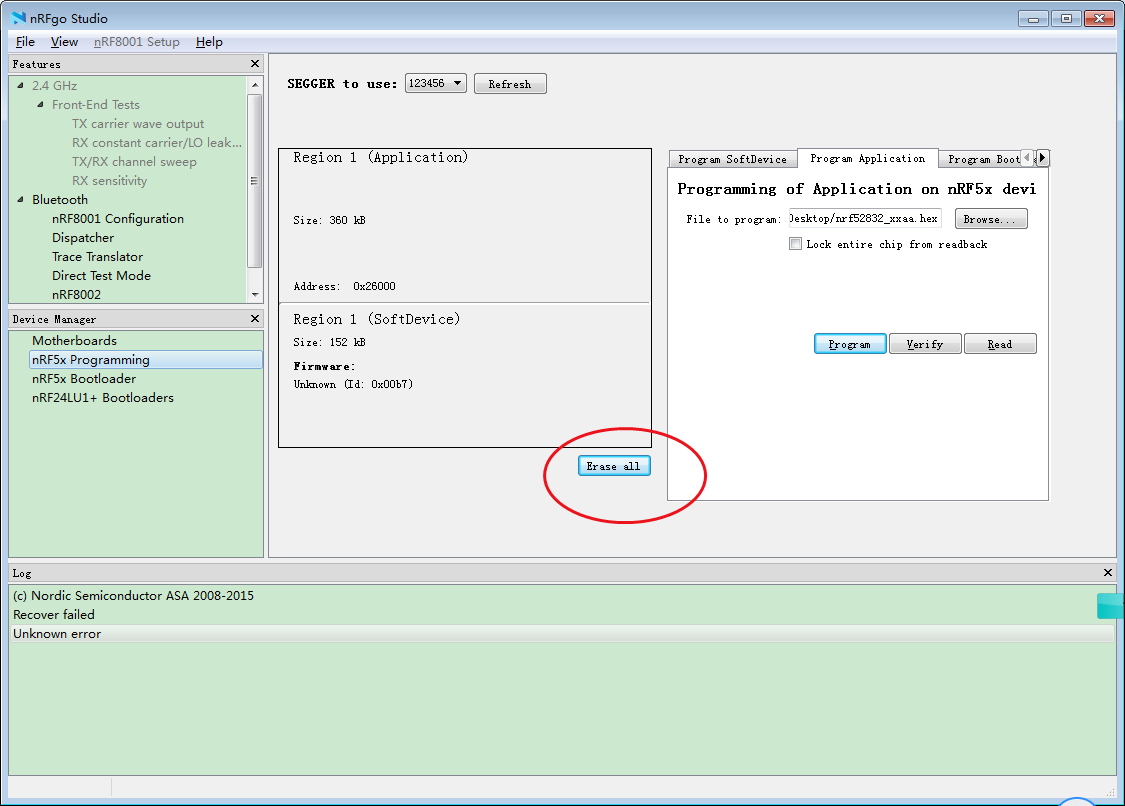

如果是第一次烧录，先擦除（可跳过）

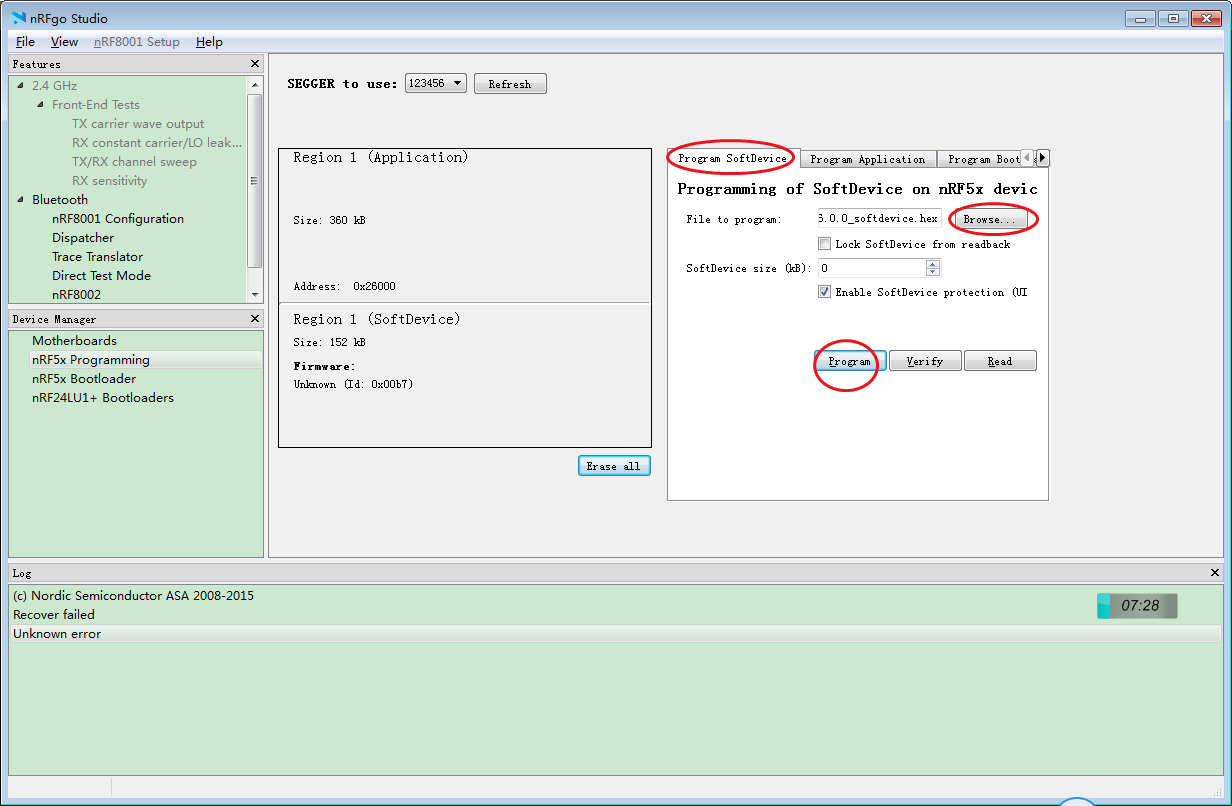

烧录协议栈
选择SDK版本对应的协议栈（一般随同SDK一起下载下来）

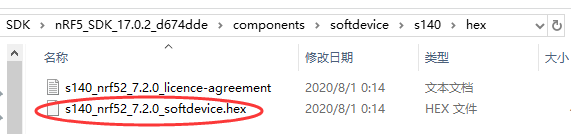

路径：nRF5_SDK_17.0.2_d674ddecomponentssoftdevices140hex

替换协议栈hex文件

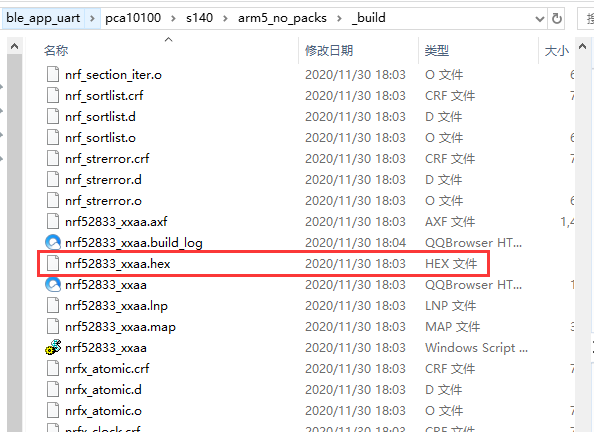

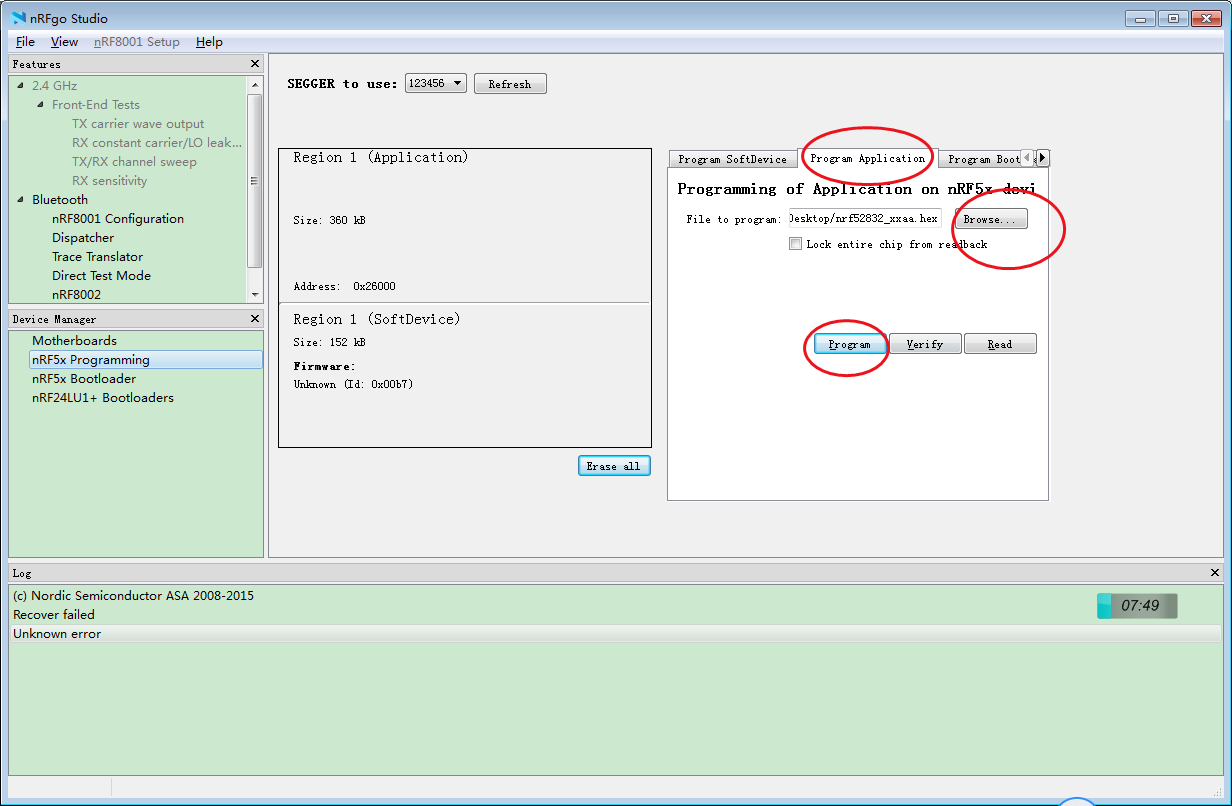

4.烧录应用程序
路径：nRF5_SDK_17.0.2_d674ddeexamplesble_peripheralble_app_uartpca10100s140arm5_no_packs _build
