一款基于nRF52833的蓝牙开发板的技术方案选型

1、摘要

     最近浏览Micro:bit Educational Foundation | micro:bit，发现他们推出了一个被称之为BBC micro:bit的项目，该项目针对儿童计算机编程教育而开发，可以采用积木方式、Python、JavaSript进行编程，可以看出这是一个非常有意思的项目，经过对此项目的进一步了解后，发现它是采用Daplink（一个ARM公司推出的软件、硬件都开源的调试器项目） + nRF52833（知名蓝牙芯片方案公司Nordic的一颗蓝牙芯片）进行设计，出于对其积木方式编程的兴趣，本人打算Diy一个类似的项目，所以打算设计一个跟micro:bit功能相似的板卡。

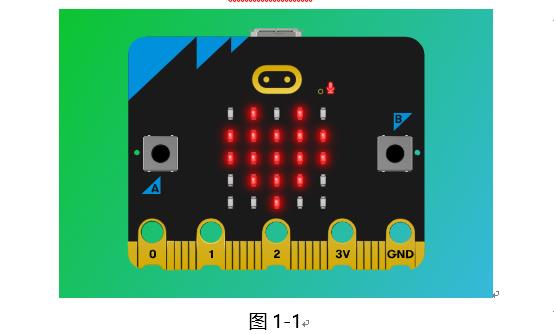

       如图1-1是micro:bit的板卡图片。

2、技术方案选型

2.1 micro:bit技术方案回顾

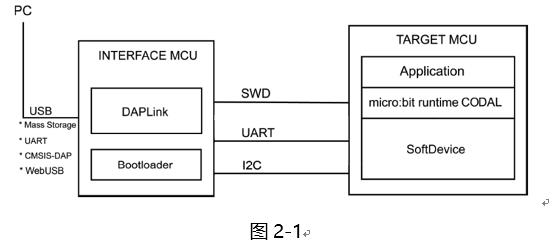

      经过浏览micro:bit官网的资料，找到了micro:bit V2参考设计框图如下：

            如图2-1所示，micro:bit主要有二颗主要的芯片组成：

                1.、Freescale KL27

                2、Nordic Semiconductor nRF52833

       Freescale KL27被称之为接口芯片，它主要用来运行Daplink固件，可以让电脑端的多种IDE（集成软件环境）对目标芯片进行源码调试、代码下载，有关Daplink的资料请自行上网查询。

       nRF52833是单芯片蓝牙SOC，用来运行各种蓝牙协议栈，实现各种基于蓝牙的无线通信需求。

        使用Daplink进行ARM芯片开发的优点：

1. 通过使用ARM公司的CMSIS-DAP协议可以实现源码级的软件调试功能；
2. Daplink虚拟了一个CDC串口，可以将目标板通过串口输出的log信息发送到电脑端；
3. Daplink在电脑端虚拟出了一个U盘，可以直接将IDE编译出的目标程序的16进制格式的文件拖拽到U盘来下载程序到目标板；
4. Daplink实现了一个WebUSB驱动，通过浏览器就可以将文件拖拽到U盘，因此可以将云端的编译器输出的16进制目标文件直接下载到目标板中，这个功能对于针对中小学的软件编程教学平台特别有用，可以省去在本地部署开发环境，有效地降低教学成本

2.2 自定义蓝牙开发板的方案选型

2.2.1 Daplink接口芯片的选型

        通过访问以下网站，查找相关的资料：

          https://daplink.io/

          https://github.com/armmbed/mbed-HDK          https://github.com/ARMmbed/mbed-HDK-Eagle-Projects

          https://github.com/armmbed/DAPLink

       从上述的3个网站中，可以找到Daplink的参考硬件参考设计资料、软件源代码。

       经过消化从这几个网站的关于Daplink的介绍、硬件参考设计和软件包的下载编译测试，我决定采用STM32F103CBT6作为蓝牙开发板中的Daplink接口芯片，选择这颗芯片的理由如下：

1. 手头有从某宝购买过的基于STM32F103CBT6芯片的Daplink，可以方便我做源码的编译测试；
2. 目前出现的芯片荒，导致Freescale KL27系列芯片很难买；
3. 本人多年使用STM32系列的芯片做产品开发，不想去熟悉一款新的芯片的开发环境，这个做过研发的人都懂；

2.2.2 蓝牙芯片nRF52833的选型

        查阅nRF52833官方资料，该芯片有多种的封装形式：

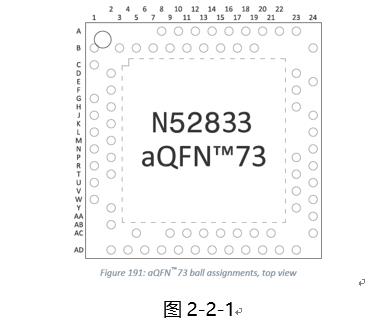

         图2-2-1所示为aQFN封装。

        图2-2-2所示为QFN40封装。

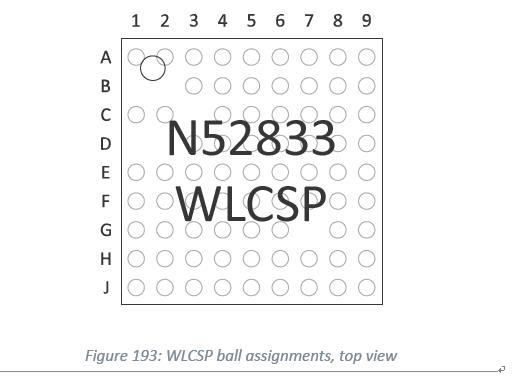

        图2-2-3所示为WLCSP封装。

       从上述的封装可以看出，QFN40封装的输出引脚最少，那么一些需要使用到引脚的一些功能将会受到限制，但因为目前我是要做一款全功能的开发板，那么最好引出所有的芯片引脚，所以QFN40封装的nrF52833芯片暂时就不考虑了。

       从几个芯片的封装来看，抛开QFN40封装后，剩下的二款芯片的封装形式，在业余条件下，采用手工焊接的方式处理都会有一定的难度，焊接的良率无法保证，如果外发采用SMT加工，又受到加工量少、芯片采购困难、开机费贵等因素的影响，所以也让人很纠结。

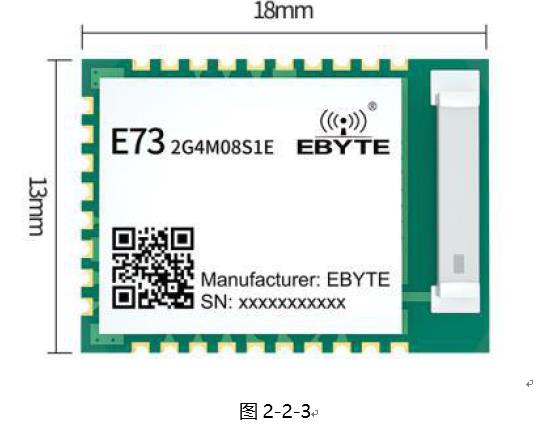

       经过综合考虑，觉得可以采购一款基于nRF52833的蓝牙模块来降低直接采用芯片进行设计的难度，通过再次查询某宝官网，终于找到了一款基于蓝牙nRF52833的模块，基本信息如下：

       更多的资料，可以访问：https://www.ebyte.com/查询询。

       至此，为了降低开发前期的设计难度，决定采用EBYTE的E73-2G4M08S1E来进行设计。

3、总结

       综上所述，本蓝牙开发板决定采用如下的资源进行设计：

1. Daplink的接口芯片：STM32F103CBT6；
2. 蓝牙部分：E73-2G4M08S1E模组；
3. 固件：GitHub - ARMmbed/DAPLink
4. Daplink硬件参考设计：https://github.com/ARMmbed/mbed-HDK-Eagle-Projects

       详细开发过程，见后续的开发文档。
