前言

上一篇文章中教大家如何使用LwM2M协议接入OneNET 旧版云平台，想必大家对如何接入OneNET Studio也比较关心。OneNET Studio我就不必过多介绍了，因为在此之前我们也有很多关于如何接入OneNET Studio的文章：
ec系列mqtt连接新版onenet
上一篇文章中，介绍了LwM2M接入OneNET，而LwM2M协议正是以COAP协议传输的，所以本文直接介绍COAP协议接入OneNET Studio。

一、OneNET Studio CoAP协议设备创建

言简意赅的硬件准备
硬件准备就不过多介绍了，还是原来的配方，一个带有SIM卡并能成功入网的EC-01开发板。

1.产品生成

在OneNET创建产品时，接入协议选择CoAP就可以了。

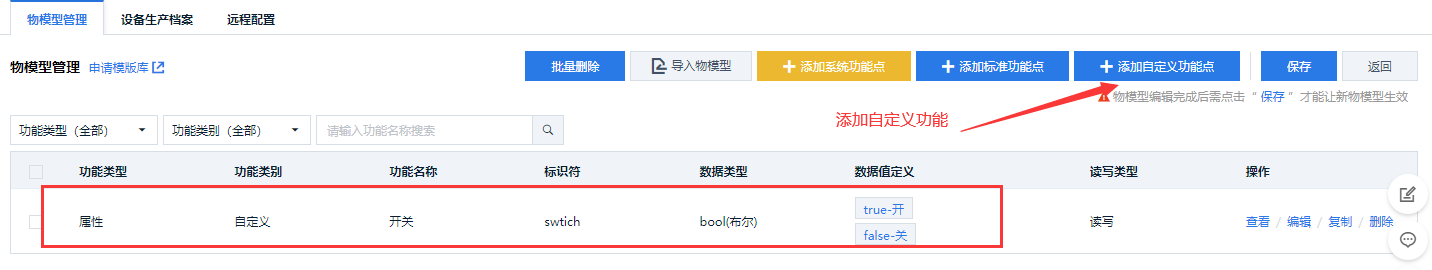

其他选项根据实际情况填写。创建完成之后，象征性的给物模型添加一个自定义功能点。

2.添加设备

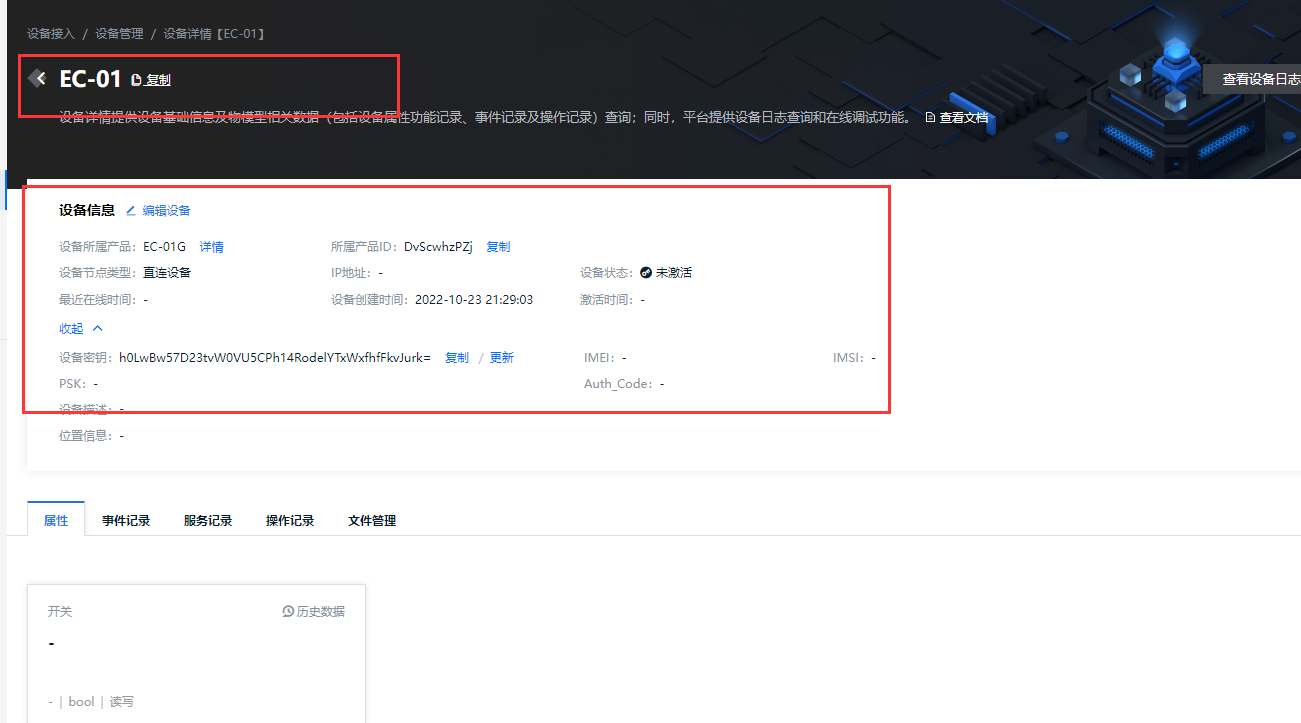

新建的产品中，下面是没有任何设备的，需要自行添加。如果你不会添加，请事先查看上面的教程连接。设备添加完成之后，在设备的详情页里可以看到以下信息，本文所展示的设备信息会在发布后删除：

其中以下三个信息是必要的:
产品ID：DvScwhzPZj
设备名称：EC-01
设备密钥：h0LwBw57D23tvW0VU5CPh14RodelYTxWxfhfFkvJurk=

3.Token 验证信息生成

众所周知，设置接入OneNET Studio 都需要Token验证，否则一律无法接入，这里我们使用OneNET官方提供的Token生成工具来制作Token 验证信息:点击下载Token.exe

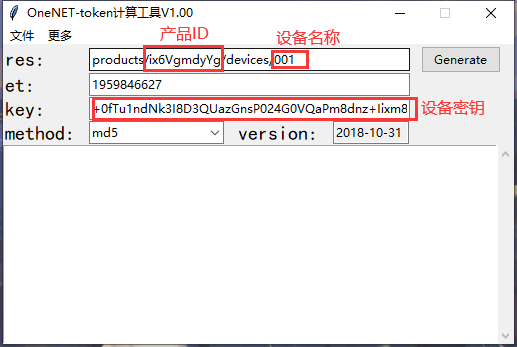

Token.exe打开后，需要填写的内容如下:

• res: 产品和设备组合而成的信息：products/产品ID/devices/设备名称
• et: Token 过期时间，可使用以下参数：1959846627
• key: 设备密钥

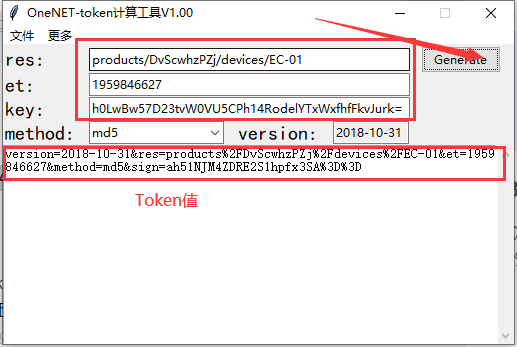

根据上一节获得的信息，填写进生成工具中，其他保持默认：

如果你向使用算法实现Token值得生成，可以参考OneNET 官方说明文档：https://open.iot.10086.cn/doc/iot_platform/book/device-connect&manager/device-auth.html#3

二、接入OneNET Studio

在此之前，肯定需要看一下OneNET的接入文档：CoAP设备连接说明

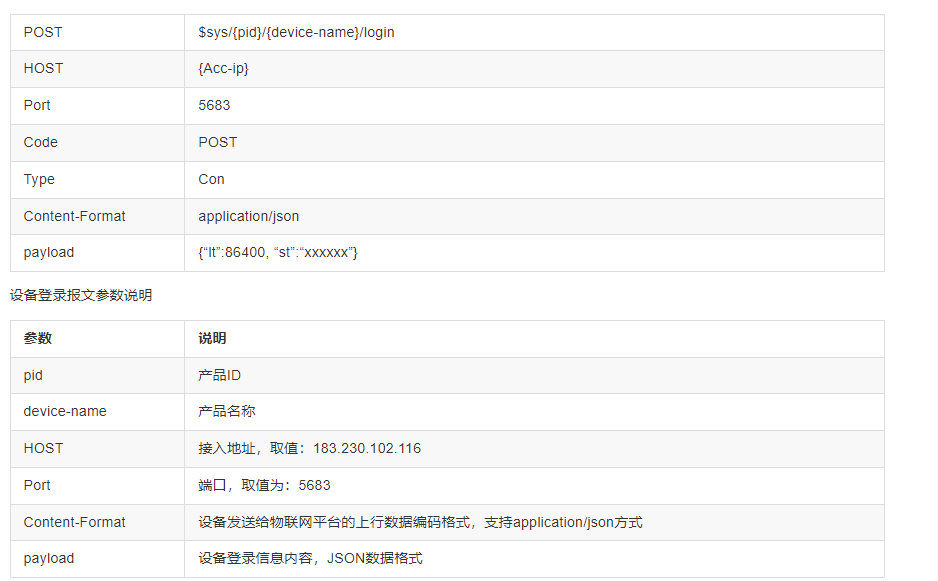

OneNET 对CoAP 的设备接入的报文如下：

根据报文要求，需要完善的信息：

• POST=$sys/DvScwhzPZj/EC-01/login
• payload={“lt”:86400, “st”:“version=2018-10-31&res=products%2FDvScwhzPZj%2Fdevices%2FEC-01&et=1959846627&method=md5&sign=ah51NJM4ZDRE2S1hpfx3SA%3D%3D”}

只需要完善这两个信息就可以实现设备登录了，接下来就是给EC-01开发板发送指令即可：

1.配置入网

AT+CGATT=1rn
AT+CGDCONT=1,"IP","CMNOIOT1"rn
AT+CGACT=1rn
AT+CREG=1rn

2.登录请求

AT+COAPCREATE=56840rn
AT+COAPOPTION=2,11,"$sys/DvScwhzPZj/EC-01/login",12,"50"rn
AT+COAPSEND=0,2,"183.230.102.116",5683,143,"{"lt":86400,"st":"version=2018-10-31&res=products%2FDvScwhzPZj%2Fdevices%2FEC-01&et=1959846627&method=md5&sign=ah51NJM4ZDRE2S1hpfx3SA%3D%3D"}"rn

AT+COAPCREATE=56840——创建本地端口号
AT+COAPOPTION=2,11,“$sys/DvScwhzPZj/EC-01/login”,12,“50”

• 2——需要配置的参数数量
• 11——配置Uri-Path=$sys/DvScwhzPZj/EC-01/login
• 12——配置Content-Format=50 50表示：application/json

AT+COAPSEND=0,2,“183.230.102.116”,5683,143,“{“lt”:86400,“st”:“token”}”

• 0——CON, 可确认消息（需要ACK / RST）
• 2——POST方式
• 183.230.102.116——OneNET 服务器地址
• 5683——OneNET 端口号
• 143——payload 长度，后面就是payload

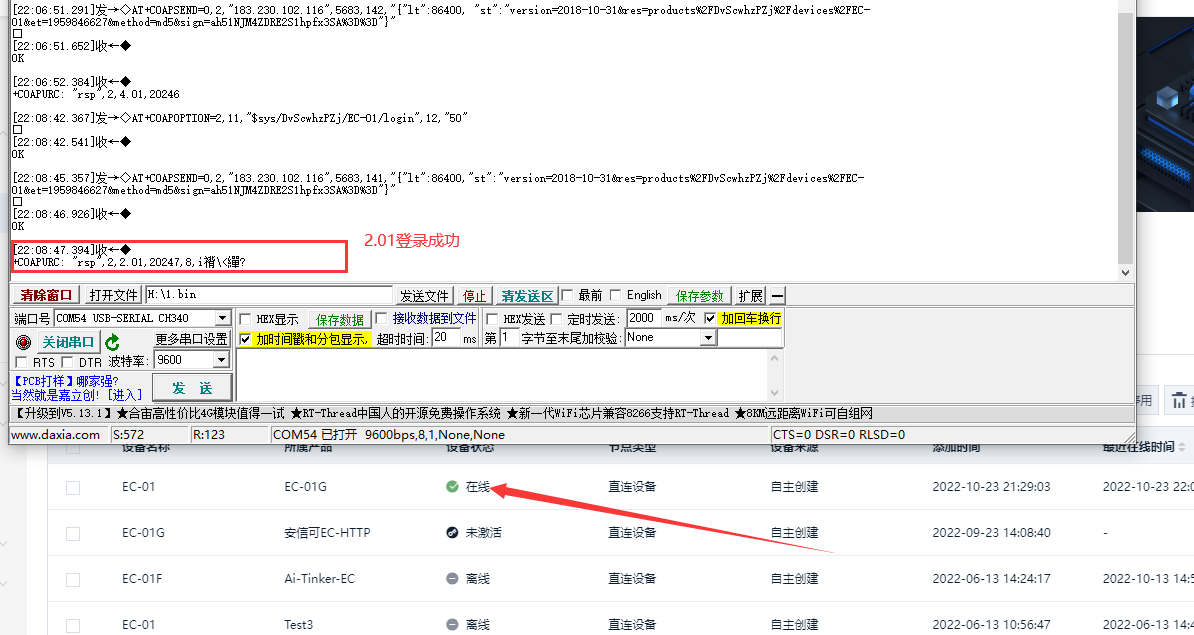

登录结果：

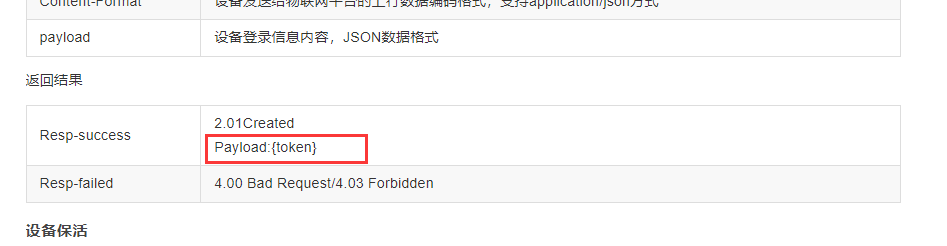

可以看到，已经登录成功了，并且返回了tokoen信息，就是这个：

使用16进制显示就是:2B 01 EA 48 56 8D 5B 17，这个在数据上报的时候需要用到。

三、数据收发

1.属性上报

1)报文完善

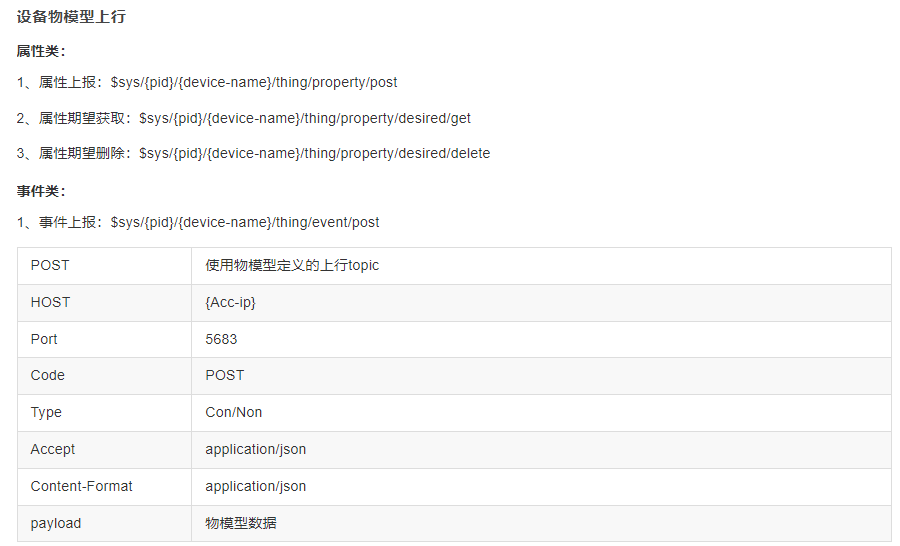

同样的，看到设备上报的报文要求：

报文信息完善如下：
POST=$sys/DvScwhzPZj/EC-01//thing/property/post
payload{"id":"123","params":{"swtich":{"value":true}}}

2)数据上报指令

上一节中登录成功后，我们获得了数据上报要用的Token，把token的空格去掉就得到2B01EA48568D5B17，使用这个token 来设置CoAP 头，所以数据上报的指令为：

AT+COAPHEAD=2,8,"2B01EA48568D5B17"rn
AT+COAPOPTION=3,11,"$sys/DvScwhzPZj/EC-01/thing/property/post",12,"50",17,"50"r]n
AT+COAPSEND=0,2,"183.230.102.116",5683,63,"{"id":"123","version":"1.0","params":{"swtich":{"value":true}}}"rn

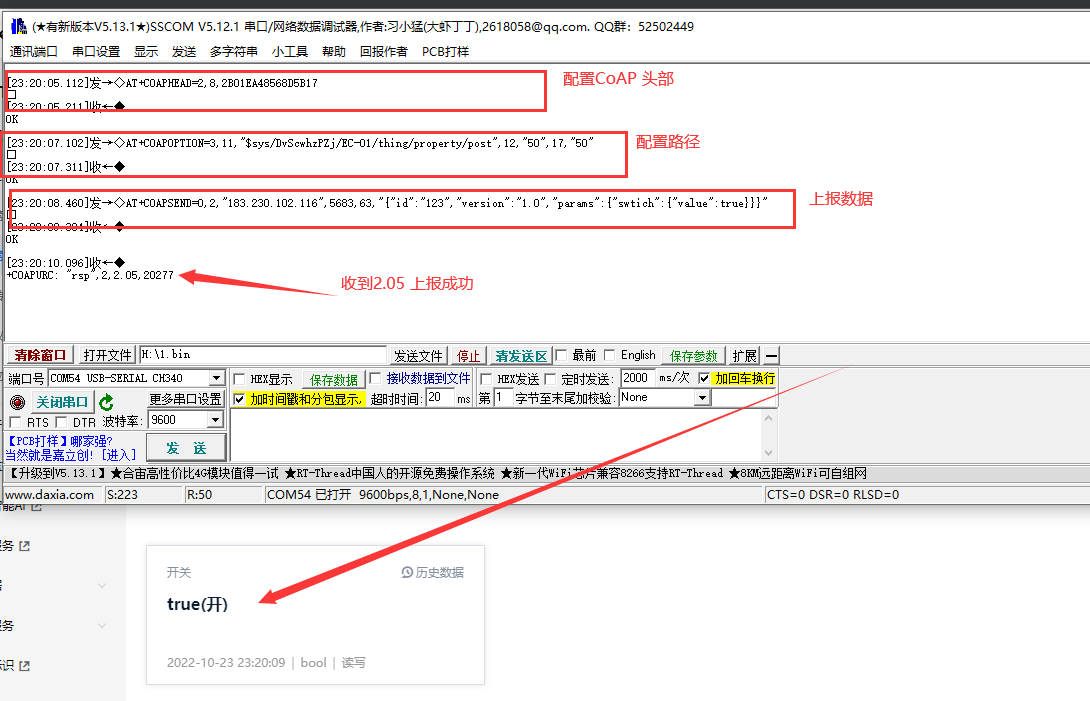

指令结果

2.属性值接收

属性值的接收只需要回一个响应即可,比如收到以下信息：

+COAPURC: "req",0,3,19566,15,8,2462CE27D21665C3,11,"$sys",11,"DvScwhzPZj",11,"EC-01",11,"thing",11,"property",11,"set",12,"50",,53,{"id":"13","version":"1.0","params":{"swtich":false}}

其中的2462CE27D21665C3，为响应消息的token，需要根据此token 设置响应的报文头部。

响应属性设置指令如下：

AT+COAPHEAD=2,8,2462CE27D21665C3rn
AT+COAPOPTION=3,11,"sys/DvScwhzPZj/thing/property/set_reply",12,"50",17,"50"rn
AT+COAPSEND=2,2,"183.230.102.116",5683,23,"{"id":12345,"code":200}"rn

注意：因为OneNET对相应的超时时间比较短，使用串口工具配置头部无法在超时时间内完成发送响应，建议使用MCU来完成

3.设备登出

指令：

AT+COAPOPTION=2,11,"$sys/DvScwhzPZj/EC-01/logout",12,"50"rn
AT+COAPSEND=0,2,"183.230.102.116",5683,130,"{"st":"{token值}"}"rn

四. 联系我们

以上就是本期分享的内容，目的在于让大家快速适应新品方案的开发，更多资料可从我们官网上获取。

官方官网：https://www.ai-thinker.com
开发资料：https://docs.ai-thinker.com/
官方论坛：http://bbs.ai-thinker.com
技术支持：support@aithinker.com
