概述

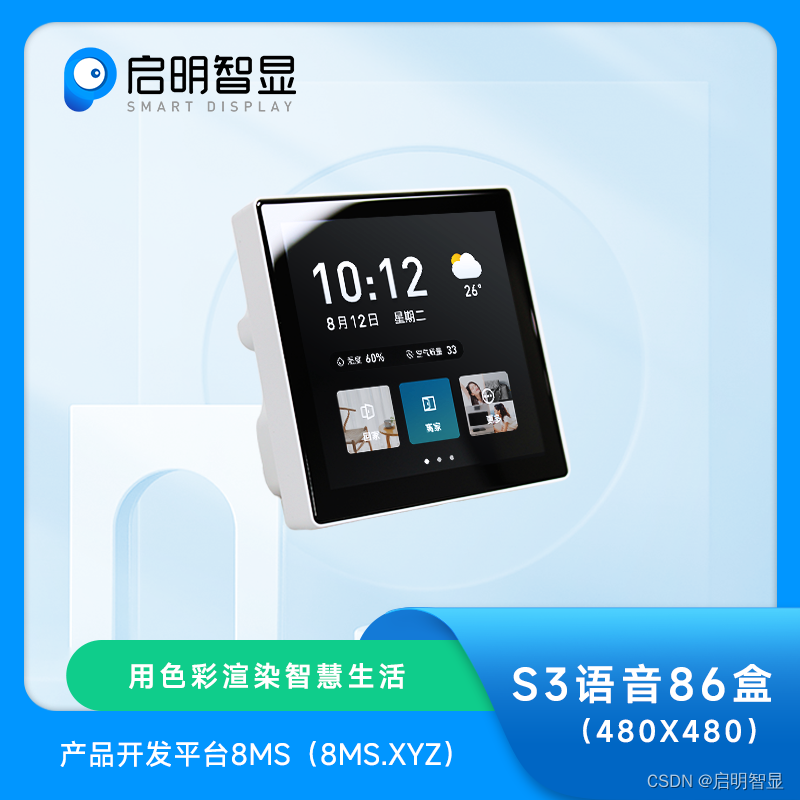

你现在所看到的是启明智显基于乐鑫ESP32-S3方案推出的4寸RGB接口的86盒开发板，你可以选择应用IDF或arduino进行开发，也可以选择我们提供的开发工具平台8ms上进行开发。

为什么会选择8ms平台呢，因为平台已将LVGL作为可选软件组件集成到了SDK软件包中，可轻松评估并移植到产品设计中。目前基于4寸86盒开发板,我们配套了LVGL 8.2版本的开源SDK,里面集合了各种串口屏驱动及丰富的应用接口封装（如网络，蓝牙，mqtt，UI控件等），快速打通连接和硬件功能。

开源地址：

sdk-8ms-esp32: 8ms for esp32 - Gitee.com

基于SDK开源工具包，你在8ms平台上通过拖拽生成UI页面，所见即所得，设计即实现。你还可以下载源码到本地进行二次开发。同时硬件外设如温湿度传感等支持与UI产生快速联动，满足数据所见即所得。

环境搭建

在线搭建

linux

ubuntu

sudo apt update
sudo apt install git
sudo apt install python3
sudo apt install cmake
sudo apt install libusb-1.0-0-dev
sudo git clone https://gitee.com/qiming-zhixian/esp-idf.git
cd esp-idf
export IDF_GITHUB_ASSETS="dl.espressif.com/github_assets"
bash install.sh
source export.sh

windows

参考一下链接，建议使用离线安装 https://docs.espressif.com/projects/esp-idf/zh_CN/release-v4.4/esp32s3/get-started/windows-setup.html#get-started-windows-tools-installer

使用dock搭建

docker pull shukewt/qmsd_idf_4_4
docker container run -it shukewt/qmsd_idf_4_4 /bin/bash
source ~/esp/esp-idf/export.sh

参考资料

启明智显ESP-IDF代码仓库
乐鑫开发文档

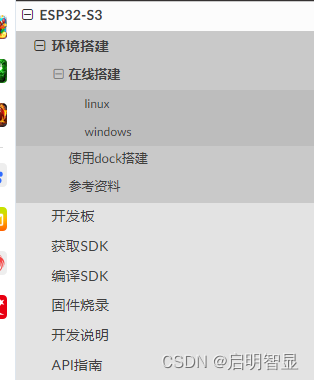

更多开发资料查看地址：环境搭建 — 启明智显 v0.1.0 文档

SDK调用说明

1、下载SDK

（1）SDK链接：https://gitee.com/qiming-zhixian/sdk-8ms-esp32

（2）下载release/2.2分⽀

2、根据使⽤的开发板，将配置⽂件替换

（1）⽅法⼀：使⽤脚本⼯具进⼊⼯程，使⽤命令./load.sh或bash load.sh运⾏load.sh脚本，根据当前使⽤开发板型号，输⼊数字选择对应选项，然后回⻋进⾏配置⽂件的替换

（2）⽅法⼆：在脚本⼯具使⽤不了的情况下，进⾏⼿动替换：

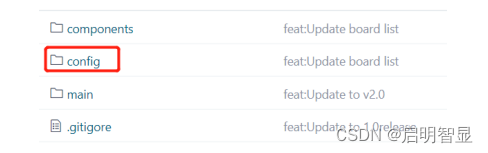

1）进⼊⼯程的config⽂件夹

2）根据开发板型号，找到对应的⽂件夹，进⼊⽂件夹：

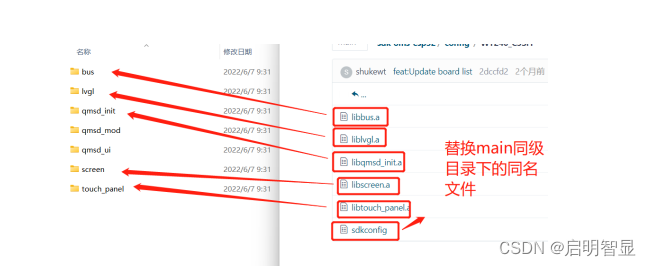

（3）将该⽂件夹⾥⾯的⽂件，替换component⽂件夹⾥⾯的同名库⽂件以及main⽂件夹同级⽬录的同名⽂件：

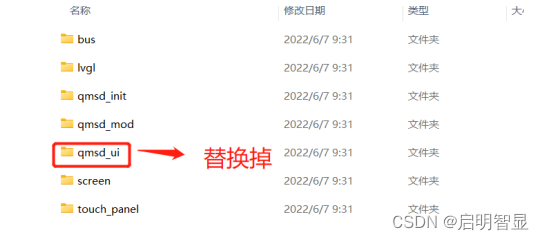

3、在8ms⽹⻚平台对设计好的UI进⾏编译(并⾮在线编译)，编译成功后下载源码并解压，得到qmsd_ui⽂件夹，替换⼯程⽂件夹下compone nt/qmsd_ui这个同名⽂件夹。

4、编译即可

86盒开发板烧录教程

序号1处是预留出来的20pin的接⼝端⼦，上⾯有每个端⼝的说明。

烧录程序有两种⽅法：

⽅法⼀：通过20pin的接⼝端⼦烧录使⽤杜邦线（最好使⽤2.0⼤⼩的杜邦线），找到TX0、RX0、IO0、EN、GND、5V这⼏个端⼝。 TX0是模组串⼝的数据发送端。 RX0是模组串⼝的数据接收端。 IO0是模组控制进⼊下载模式的引脚（必须进⼊下载模式才可以烧录固件）。 EN是模组控制进⾏复位的引脚。 GND是模组接地端。 5V是模组供电端。将烧录器的TX连接RX0，RX连接TX0，GND连接GND，5V连接5V。在上电后，然后将IO0和EN引脚拉⾼，然后将IO0拉低，再将EN拉低，然后将EN拉⾼，再将IO0拉⾼，即可进⼊下载模式。

⽅法⼆：通过序号2处的接⼝烧录⽅法同上。这⼏个接⼝可以在淘宝购买2.0mm间距的夹具⽅便接线，或者焊接杜邦线的⽅式接线烧录
