移远BC20低功耗操作概述

69 阅读 0 评论 46 点赞

我是靠谱客的博主寒冷蛋挞，最近开发中收集的这篇文章主要介绍移远BC20低功耗操作概述，觉得挺不错的，现在分享给大家，希望可以做个参考。

由于最近项目上使用了移远BC20模块，研究了一番，有一点点收获，在此，做一下笔录，同样也方便研究这款模块的技术同仁给一点帮助。

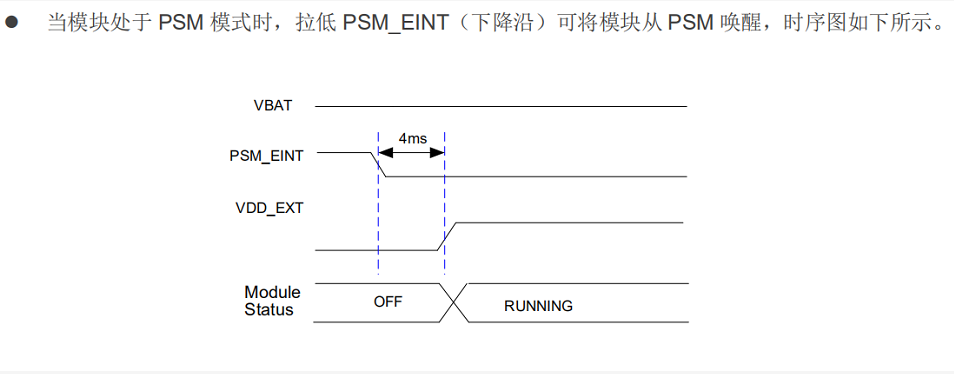

移远BC20的一些操作，在操作之前先看下面两张时序图：

一、通过查看上面的两张时序图后，想必大家大概知道低功耗与唤醒的步骤了吧。

二、模块开机，可以放在MCU中的初始化部分处理，先把BC20中的PWRKEY脚，也就是第5管脚，先拉低，延时大于500ms后，再把它拉高。

1、MCU与BC20没有数据交互时，大概10s进入低功耗。实际测试过。

2、判断BC20有没有成功进入低功耗的依据是，使用万用表测试VDD_EXT脚，也就是43脚有没有电压输出。没有电压证明成功进入低功耗，则没有进入低功耗。

3、快速进入低功耗步骤：

1）进入低功耗之前操作（也就是MCU与BC20没有数据交互的情况下）

1、AT+QGNSSC=0 //关闭GPS模块电源
2、AT+QSCLK=1
3、AT+QNBIOTEVENT=1,1

4、唤醒前步骤：

1）BC20唤醒操作

1、使用MCU控制BC20中的PSM_EINT脚，也就是第37管脚

三、PSM模式，BC20唤醒模式，从时序图可以看出过了4ms，后拉低即可。

以上就是寒冷蛋挞为你收集整理的移远BC20低功耗操作概述的全部内容，希望文章能够帮你解决移远BC20低功耗操作概述所遇到的程序开发问题。
