概述

前期有很多维修人员在留言区提到家用空调的维修，都没有满足大家的需求，这次给大家在普及一点家用变频空调的基础知识，希望能帮到你，本公众号是以商用空调技术普及为主要目的。

第一节直流变频控制器

变频控制器是变频机的核心部件，主要由阻感容性元器件及二极管、三极管等半导体元器件和集成电路组成的模拟、数字电路构成，在空调器中起算法实现和检测控制的作用。

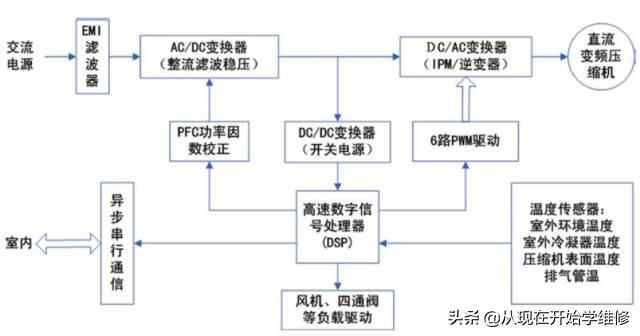

1.G10变频空调室内外电控系统框架图

变频空调器电控系统由室内外机控制器及电源、温度检测输入、遥控显示、压缩机、风机输出等部件按照一定的方式连接而成。内外机主控系统框架图如下图所示。

2.直流变频内外机控制器的主要任务

● 室内机控制器主要任务

①接收用户温度设置等指令；

②采集环温、管温等信息并传至室外机；

③显示各种运行和保护参数。

● 室外机控制器主要任务

①接收室内通讯信息，综合分析室内环温、室内设定、室外管温等，确定压缩机运转频率；

②根据系统逻辑需要，控制室外风机、四通阀、压缩机电加热等；

③采集室外管温、排气温度、过载、电压电流、压缩机状态等数，判断系统是否在允许的工作条件内运行。

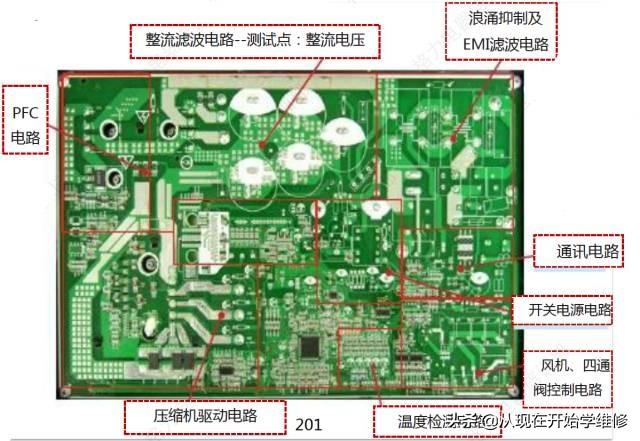

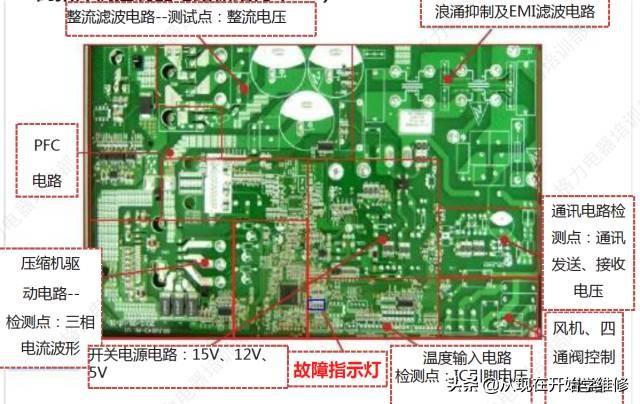

3. G10变频外机控制器单元电路

4. G10变频空调控制器主要单元电路的组成及作用

强电滤波电路：位于外机控制板前端，由保险管、压敏电阻、放电管、安规电容、共模差模电感、氧化膜电阻等组成，用于工频交流电源电磁干扰滤波，有浪涌吸收电路滤除市电高电压的干扰；

"压敏电阻"是一种具有非线性伏安特性的电阻器件，主要用于在电路承受过压时进行电压钳位，吸收多余的电流以保护敏感器件。

安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全。安规电容通常只用于抗干扰电路中的滤波作用。

整流滤波电路：由大功率整流桥、高电压大容量电解电容组成，有PTC电阻开机瞬间限流保护，将工频交流电源整流滤波成直流电源，用于后续电路供电；

PFC电路：由大功率电感、大功率IGBT、大功率二极管及其控制保护电路等组成，用于提高整机的功率因数，减少对电网的谐波干扰并具有升压作用；

IGBT(Insulated Gate Bipolar Transistor)，绝缘栅双极型晶体管，是由BJT(双极型三极管)和MOS(绝缘栅型场效应管)组成的复合全控型电压驱动式功率半导体器件, 兼有MOSFET的高输入阻抗和GTR的低导通压降两方面的优点。GTR饱和压降低，载流密度大，但驱动电流较大;MOSFET驱动功率很小，开关速度快，但导通压降大，载流密度小。IGBT综合了以上两种器件的优点，驱动功率小而饱和压降低。非常适合应用于直流电压为600V及以上的变流系统如交流电机、变频器、开关电源、照明电路、牵引传动等领域。

IPM逆变电路：由IPM模块及其控制、保护、检测电路构成，在DSP的控制下，通过IPM模块，将整流升压后的直流电压转化为可控的三相交流电源输送至压缩机的永磁同步电动机定子并产生旋转磁场与永磁转子相互作用推动转子运转从而达到调节压缩机转速的目的；

开关电源电路：利用开关电源芯片周期性控制内部开关器件的通断来调整输出所需稳定的低压电源以提供后端各种芯片及继电器、感温包等的工作电压；

温度检测电路：利用各类感温包采集相应温度以便主芯片根据具体环境作出相应的运算控制，以及在检测到出现异常情况时及时输出保护信号；

通讯电路：由室外内通讯发送、接收电路及室内外还接线构成，用于内机和外机之间的通讯，将内机检测温度与设置温度等信号传递至外机处理，并将外机处理结果及保护状况传递至内机显示；

风机、四通阀控制电路：外风机及四通阀等部件的协调控制。

通讯电路：由火零线提供通讯电源，室内外发送接收光耦等元器件组成，实现内外机温度、电压、电流、频率等信息癿传输。

下面简要介绍主要变频机控制器、功能电路及测试点。

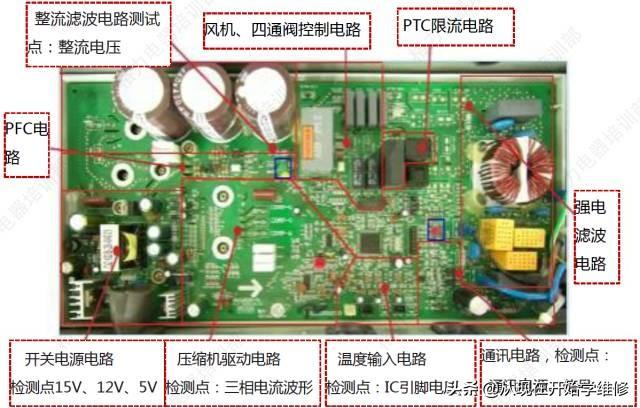

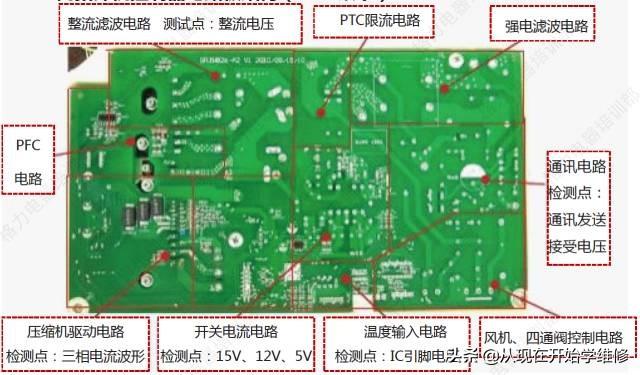

5. 横放外机控制器电路板结构
