三端稳压管

三端稳压管，主要有两种，一种输出电压是固定的，称为固定输出三端稳压管，另一种输出电压是可调的，称为可调输出三端稳压管。

电子产品一般三端稳压集成电路有一个正电压输出78xx系列79x系列和负电压输出。因此,公义,三端集成电路是指电压调整器和集成电路和三针输出,输入,接地端和输出端。它看起来像普通三极管、TO-220标准封装,有9013-92封装的。

用78/79系列三端稳压集成电路形成几个外围组件所需的稳压电源,内部电路和过流、过热和调整管保护电路,而且价格便宜。这一系列的集成稳压集成电路模型在78或79的数字代表三端集成稳压电路的输出电压,如7806表示输出电压6v,79099v输出电压是负的。

有时在78或78L和M或数量,如78m12或79l24,用来区分输出电流和包装形式,等等,其中78L系列的最大输出电流100毫安,78系列最大输出电流是1、78系列,最大输出电流1.5a。它也有各种各样的封装,如图表所示。塑料封装的调节电路具有安装方便,价格低廉,所以更多。79系列除了输出电压是负的。导致安排不同的脚,命名方法,如形状是一样的78系列。

因为三个固定集成稳压电路容易使用,常用于电子产品,可以用于修改的分立元件稳压电源,也经常用作电力电子器件的工作。电路图如图所示。注意三端集成稳压电路的输入,输出,和接地端必须不是错误的,不容易烧坏。一般三端集成稳压电路的最小输入和输出电压差的2v,否则不能稳定的输出电压,应该保持电压差一般在4到5v,即变压器变压器、二极管整流器,电容滤波后的电压应该高于调节值。

在实践中,应该在三个集成稳压电路安装散热器足够大(小功率条件下不,当然)。稳压管温度过高时,电压稳定性能将变得更糟,甚至伤害。当需要可以输出一个1。超过5电流稳压电源,通常需要几三端稳压电路并联为1.5n的最大输出电流,但在应用时必须注意到:并行的集成稳压电路应该使用相同的制造商,同一批次的产品,以确保参数的一致。额外津贴必须输出电流,为了避免单个集成稳压电路故障原因链燃烧在其他电路。

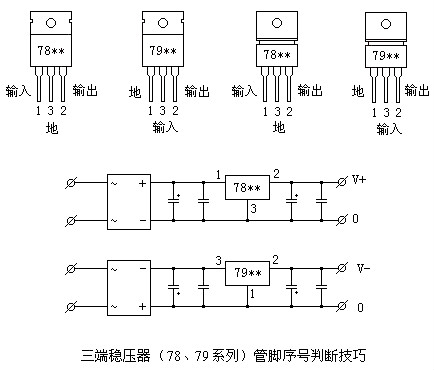

在78,79**系列三端稳压器是最常用在-220,-202,两种包装。这两种包装图形和密码,密码函数如附图所示。销数图中标记方法是按照订单销潜在的高分。很容易记祝销(1)为最高潜力,(3)脚最低的潜力,(2)中心，从图可以看出,正压和负压,(2)脚输出。**78系列正压,输入是最高的潜力,自然是(1)脚,最低可能结束,或(3)脚,如附图所示。

79负压系列,输入最低的潜力,自然是3英尺,和结束最高的潜力,即(1),如附图所示。此外,还应注意,散热器总是第一个(3)连接到脚和最低的潜力。所以在78系列、散热片和连接,并在79**系列、散热器和输入的连接。

**

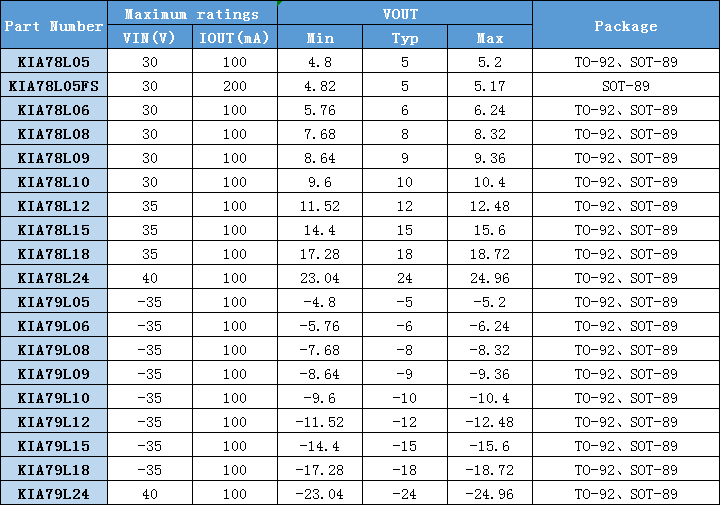

三端稳压管型号

**
KIA78L05、KIA78L05FS、KIA78L06、KIA78L08、KIA78L10、KIA78L12、KIA78L15、KIA78L18、KIA78L24
KIA79L05、KIA79L06、KIA79L08、KIA79L10、KIA79L12、KIA79L15、KIA79L18、KIA79L24
KIA1117-ADJ、KIA1117-1.8、KIA1117-2.5、KIA1117-3.3、KIA1117-5.0、KIA133、KIA431等
