高频批量群读工业RFID读写器|读卡器CK-FR150-E00 是一款基于射频识别技术的高频 RFID 标签传感器,传感器工作频率为13.56MHZ。支持ISO15693协议,支持批量群读,可广泛应用于物流,仓储管理,过程控制,AGV 站点控制等领域。
本文将重点介绍高频批量群读工业RFID读写器|读卡器CK-FR150-E00自由TCPIP协议使用手册之操作流程与返回错误码
一、操作流程
1、 寻卡
CK-FR150上电后的工作流程:
图1、上电自动寻卡操作
2、自动上传UID
CK-FR150上传寻到标签UID流程如下:
图2、 CK-FR150自动上传UID流程
3、读卡数据区
CK-FR150读电子标签数据区流程如下:

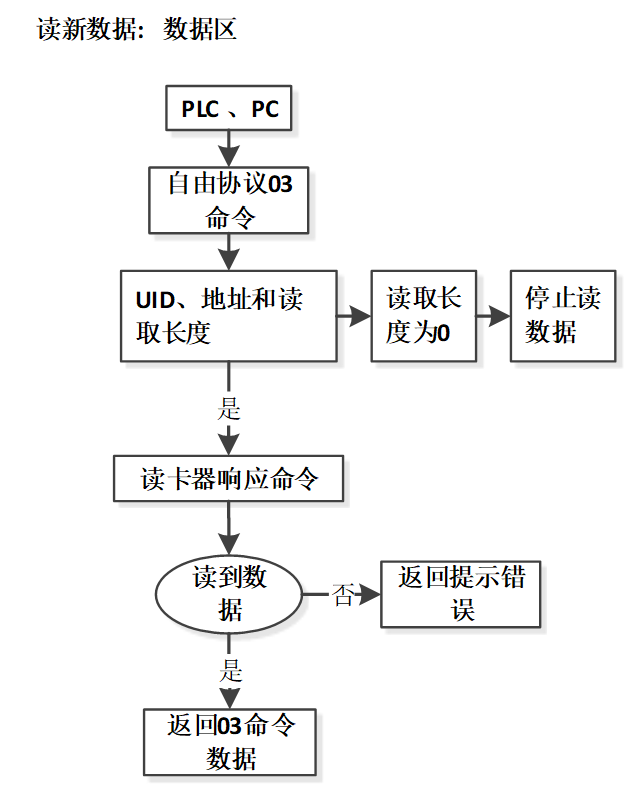

图3、 CK-FR150读数据区操作流程
4、写标签数据内容
CK-FR150写标签数据流程如下:

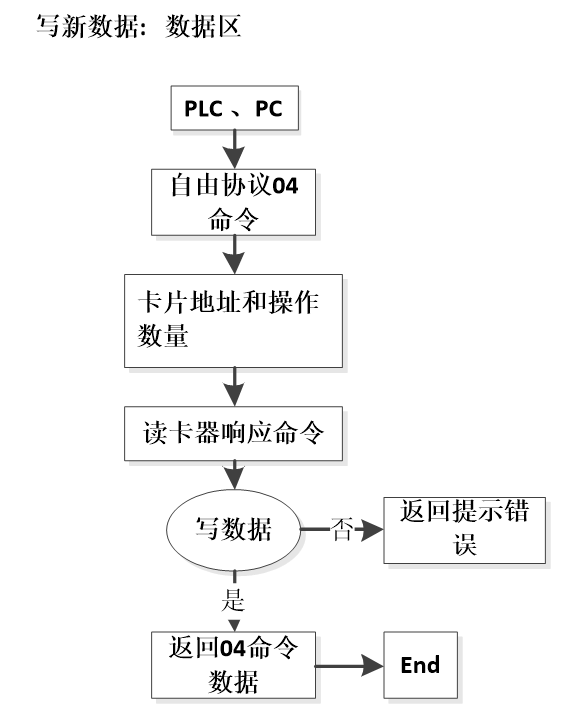

图 4、 CK-FR150写标签数据操作流程
二、返回错误码
1、读数据返回值
返回值 | 状态解释 |
返回数据 | 操作成功 |
1 | 标签不存在 |
2 | 错误大小 |
3 | 标签内存空间不存在 |
4 | 读失败错误 |
2、写数据返回值
返回值 | 状态解释 |
返回长度为0 | 操作成功 |
1 | 标签不存在 |
2 | 错误大小 |
3 | 标签内存空间不存在 |
4 | 写标签失败错误 |
5 | 拒绝写操作 |
