概述
异步时序电路与同步时序电路的分析方法不同,不是每次电路状态改变时触发器都有时钟信号。只有那些有时钟信号的触发器才需要计算次态。
没有时钟信号的触发器保持原来状态不变。
分析步骤,名词解释详情见我另一篇blog
同步时序逻辑电路分析——数电第六章学习
计算触发器次态时,首先应找出每次电路转换时各个触发器是否有clk信号。

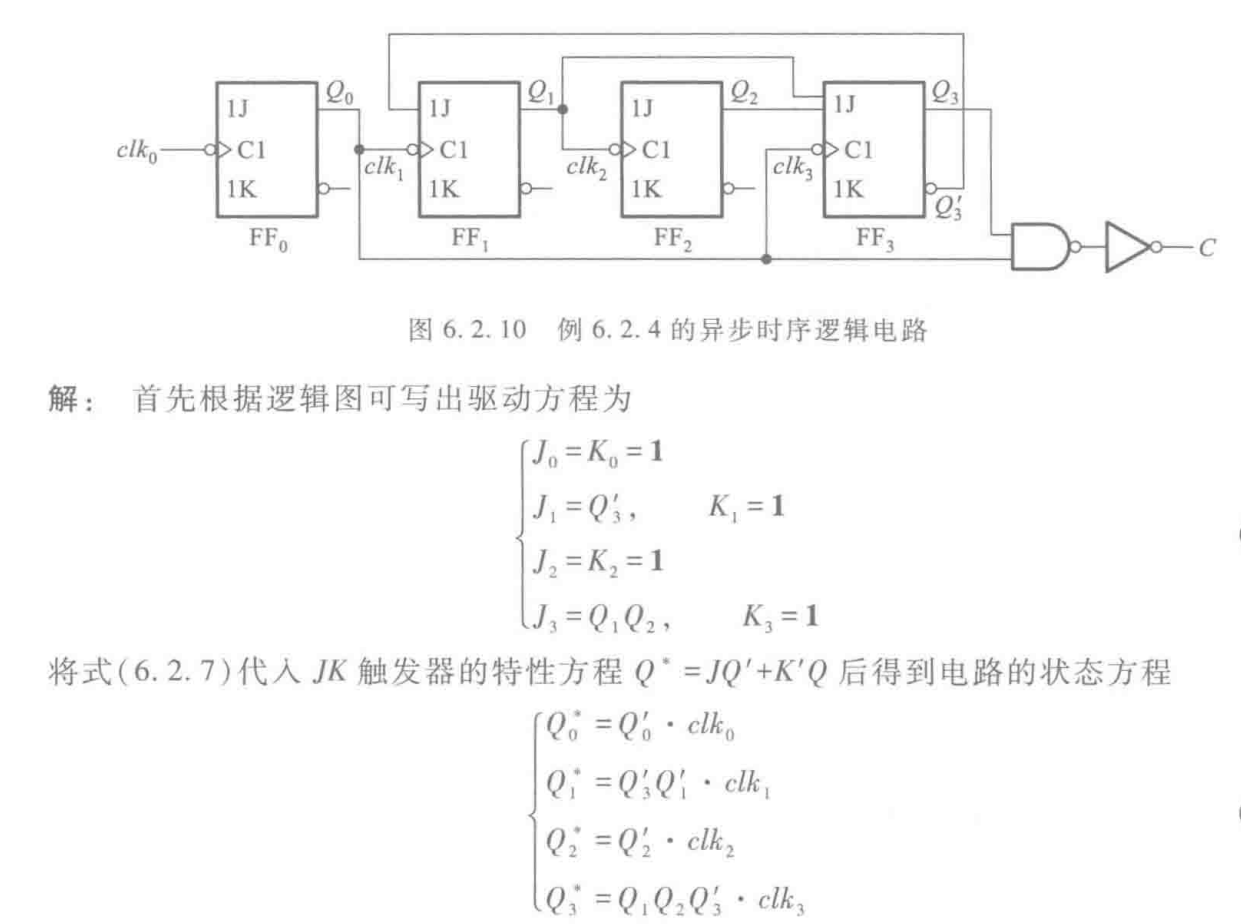

观察电路可以发现,Q0每次从1变到0,产生clk1和clk3。Q1每次从1变到0产生clk2。

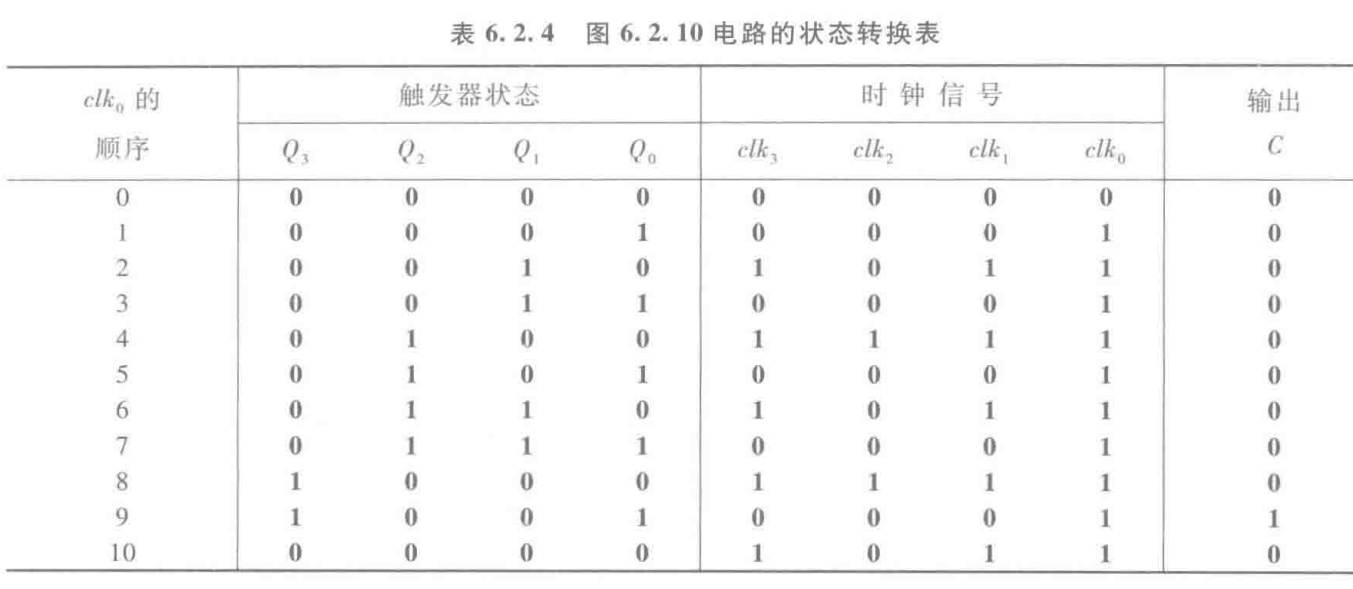

所示电路中有4 个触发器, 它们的状态组合有16 种, 而表中只包含了10 种, 因此需要分别求出其余6 种状态下的输出和次态。将这些计算结果补充到表中。

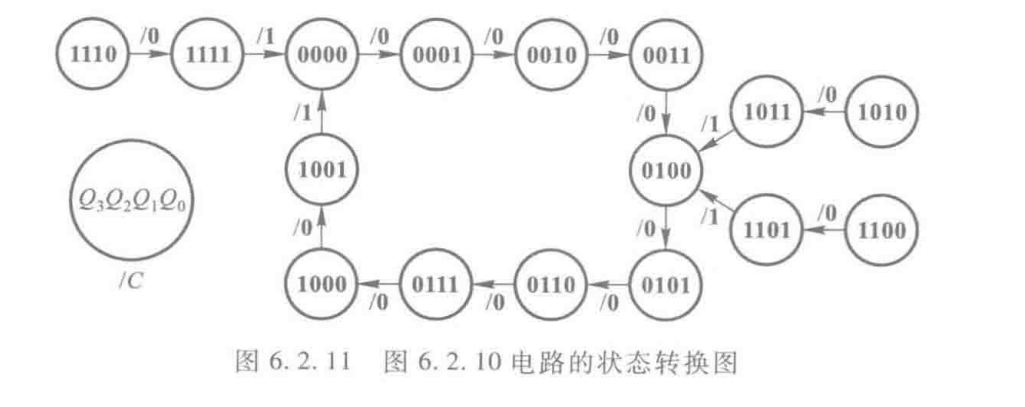

完整的电路状态转换图如上图所示。状态转换图表明, 当电路处于所列10 种状态以外的任何一种状态时, 都会在时钟信号作用下最终进人表中的状态循环中去。具有这种特点的时序电路称为能够自行启动的时序电路。
