概述

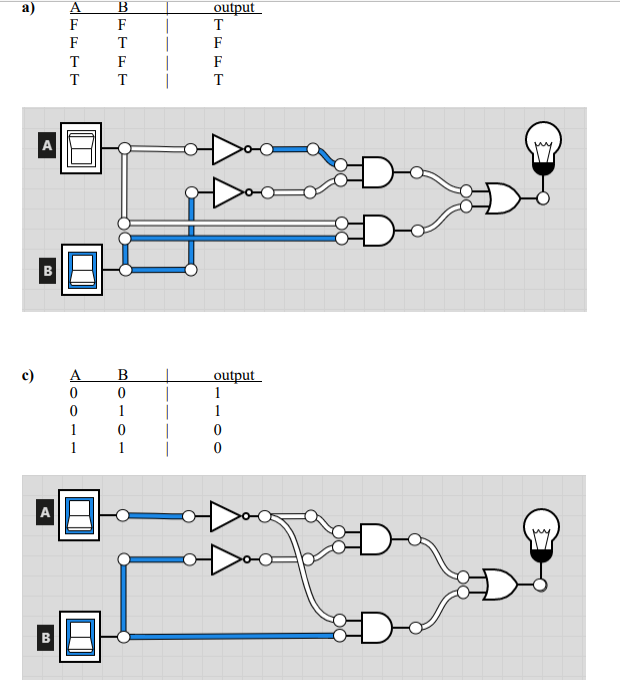

在每种情况下，给定一个真值表，找出一个等价的布尔表达式，然后画出相关的逻辑电路。
Solutions:

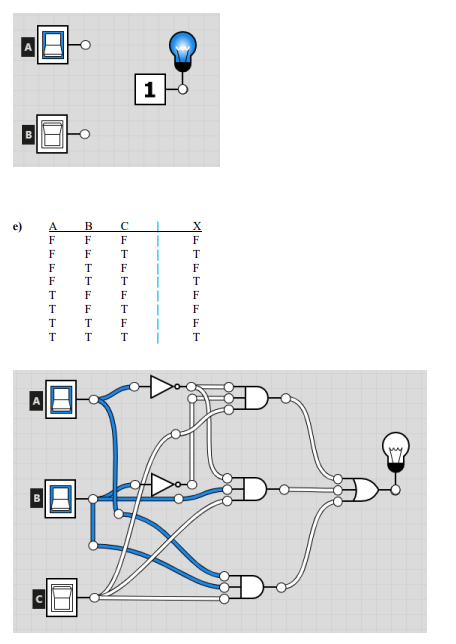

d) 如果真值表的输出全是 1（或全是 T）？
如果真值表的输出都是 0（或全是 F）？

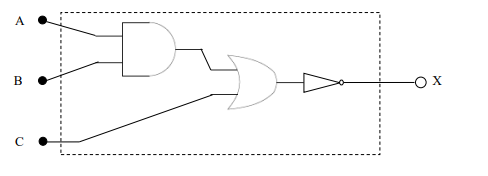

- 给定下面的逻辑电路，找出相关的真值表和布尔表达式：
Solutions:

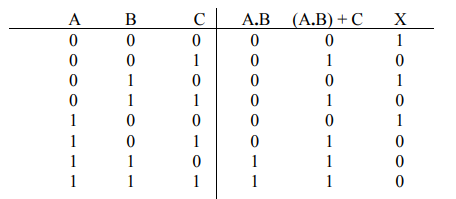

最终真值表（如果您愿意，可以使用 T 和 F）：
这个真值表的布尔表达式是：
但实际上该电路为我们提供了一个更简单（和等效）的布尔表达式：
3.给定以下布尔表达式，绘制电路并设置真值表：
Solutions:

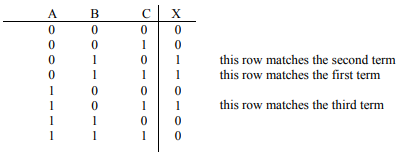

使用 A、B 和 C 的常用重复模式制作真值表。然后为 X（输出）位置
与布尔表达式中的一项匹配的每一行旁边的 1（或 T）。
最终真值表（如果您愿意，可以使用 T 和 F）：

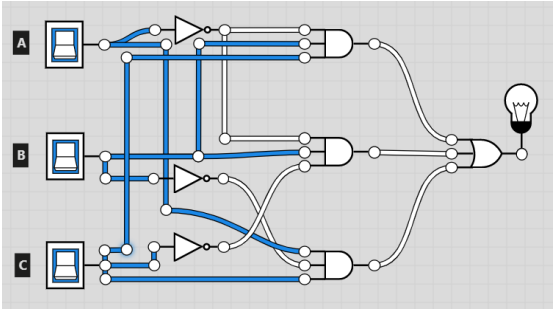

使用布尔表达式（或真值表）来设置电路：
