万用表三五事

万用表，是电力电子行业的主要测量工具。最初是专门为电工服务的，如今已经像钳子、改锥等工具一样普及开来。大到电路检修，小到电路板检测，均有可能用到万用表。

一些新入门的电工，或有意做一些小创造、小手工的朋友，可能对于万用表的使用方法并不太清楚。了解万用表，一方面为你省去不少事，另一方面也可以为你省去不少繁琐的工具。

最初的万用表，只是为了测量电压、电流和电阻，这也是万用表的主要使用目的。不过随着技术的提升，老式的指针万用表换成了电子的，在功能上也不断扩展。如今的万用表，可测量范围极广，实用性更高。最重要的，免去了调零、指针折断等麻烦。

如果不是专业电工，四五十块钱的万用表足以满足用户需求。昂贵的万用表在精确度、寿命方面都有所提升， 但不适合个人爱好者使用。

面板

不同品牌、型号的万用表，面板的外观有所不同，功能也有所不同，不过主要功能都差不多。

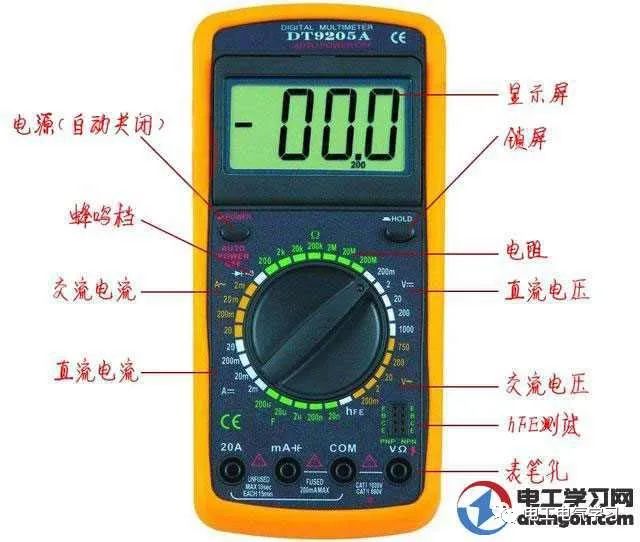

一块基本功能的电子万用表，包括显示屏、按钮、量程、表笔插孔四部分。如下图，中间那个圆盘就叫做量程：

显示屏的最大读数为1999，在进行测量之前，小数点的位置，代表该档位下的精确度。

按键包括了电源键和锁屏HOLD键，其中，HOLD键按下后，显示屏上的数值锁定，同时表笔失灵，方便使用者记录数据。

表笔孔共有四个，黑色表笔插入COM孔中，红色表笔根据所需测量项目，插入不同插孔内。

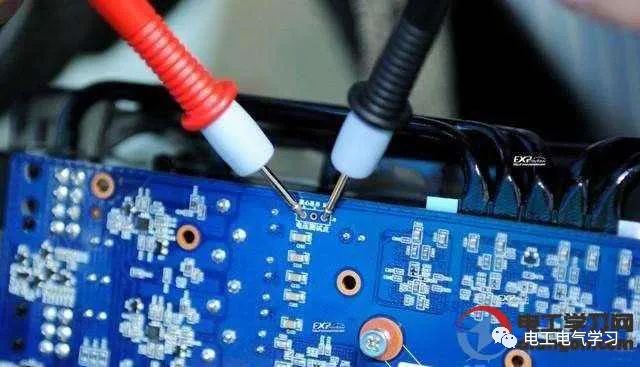

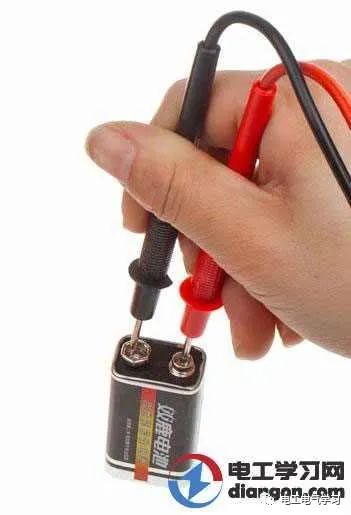

顺带说一下，正确的使用万用表的姿势为：左手持万用表，用手持表笔。两根表笔像用筷子字样握住，然后像夹菜时一样张开，进行测量。如果两个需要测量的目标距离较远，可用电线连接过来再测。(有很多电工会张开双臂，各持一支表笔去测量。这种行为很常见，但其实是错误姿势。)

无论你是不是左撇子，都只有这一种测量姿势。这是因为，一旦触电，电流流过心脏，就会造成死亡。而如果右手触电，右手与站在地上的双脚形成回路，电流比较不容易通过心脏。也正是因为这个原因，正确的合闸、落闸、打开配电箱门的姿势，都是使用右手。

量程

电子型万用表，基本上都会包含以下功能：电阻测量、直流电流测量、直流电压测量、交流电流测量、交流电压测量、蜂鸣档和hFE测量。

其中，hFE测量是用来测量晶体三极管的电流放大倍数的。测量时，要将量程打到hFE测量位置，将晶体三极管插入相应的极性插座(旁边的小圆孔)中。

蜂鸣档的使用较为频繁，算得上是一个伟大的发明，虽然结构很简单。该档位用来测量电路的通断，通路时，万用表会发出“嘀~”的持续警报声，还有的带有指示灯，会在蜂鸣时同时亮起指示灯。断路时则无变化。使用蜂鸣档时，显示屏无反映。

电阻、直流电流电压、交流电流电压几个测量模块中，又各有几个分档。以交流电压为例，又分为了750，200，20，2，200m几个档。

这些数值，代表了该档位所能够测量的最大数值，但是要注意单位。举个例子，使用750V~档测量，读数为500，则所测电压为500V。使用200mV~测量，读数为500，则所测电压为500mV。

需要注意的是，所选档位越接近电压的实际值，所测量出来的数据就越准确。比如，使用750V~测量，读数为100；使用200V~测量，读数可能为102.5。电流档除了能够在量程上选择单位以外，还可以通过将表笔插入不同的表笔孔来进行选择。

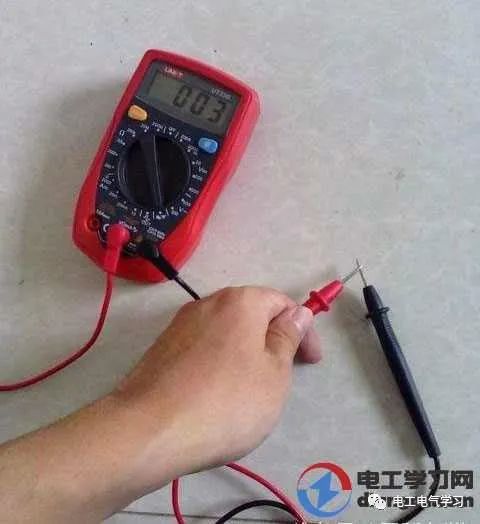

最后，选好档位后，在测量前，必须将两根表笔接触，观察显示屏的读数是否为0，以确认万用表没有损坏。
