Simulink自动代码生成（二）

simulink生成代码优化

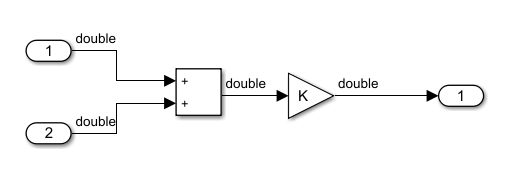

  接着simulink自动代码生成（一）讲，下面举一个简单的例子，simulink模型如下：

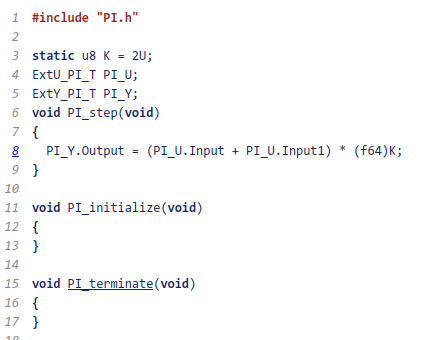

然后按照simulink自动代码生成（一）中的设置，生成C代码如下：

可以看出生成的代码名称都是结构体，看起来略显复杂，接下来将使用“数据对象”进行数据管理，让代码看起来更简单化。

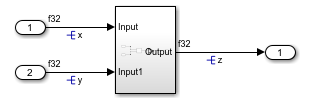

1：封装成子系统，然后在信号线上添加信号名，如下图：

2：然后在数据字典中，添加 x，y，z三个 mpt.signal（输入输出信号对象），并且设置他们的数据类型为float型单精度。这样再通过点击Signal Properties—>勾选Signal name must resolve to Simulink signal object ，让信号名关联到信号对象上去 。关联后如下：

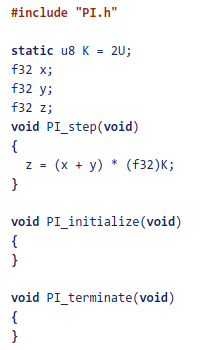

然后生成代码：

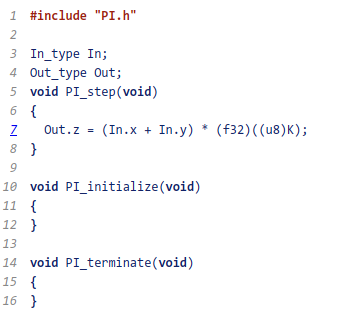

再优化下生成的代码，我们通过变量的Storage Class配置把x，y两个输入变成结构体变量In的两个成员，输出z也变成结构体Out的成员。K编译成通过#define宏定义的常量。然后生成代码：


如果我们想把子系统编译成，带输入参数和返回值的子函数那么怎么设置呢？

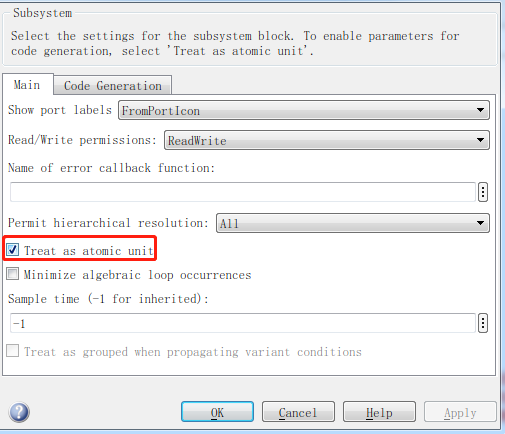

1： Block Parameters（Subsystem）—>Treat as atomic unit 看成原子操作。

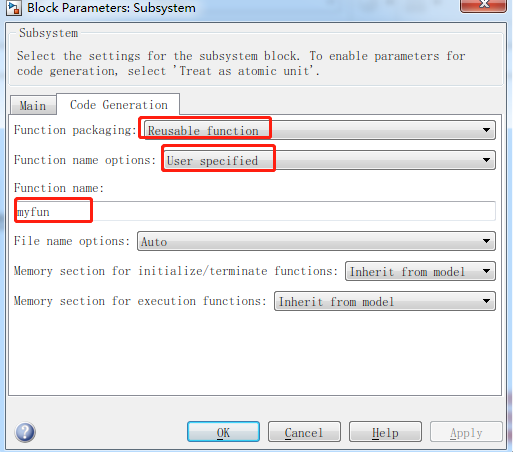

然后

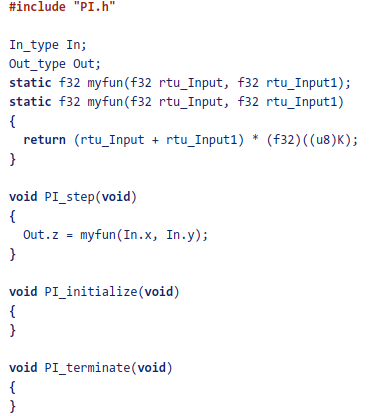

再生成代码：

注意：在生成代码时数据的类型和数据的Storage Class配置对生成代码的影响。

simulink模型：https://download.csdn.net/download/wanrenqi/36144859

转载：https://blog.csdn.net/weixin_41695564/article/details/80761795?spm=1001.2014.3001.5502
