概述

题: 分析该时序逻辑电路的功能, 写出电路的驱动方程、状态方程和输出方程, 画出电路的状态转换图和时序图.

分析:

第一步, 根据电路逻辑图写出驱动方程和输出方程.

(由于书中Y的接法不合理, 我将Y的接线情况做了些许修改)

第二步, 根据驱动方程求状态方程.

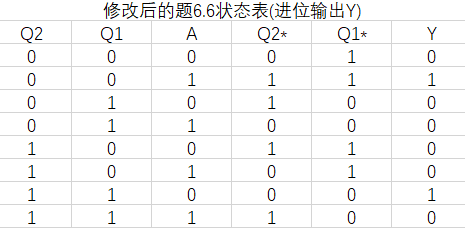

第三步, 根据状态方程绘制状态表.

第四步, 根据状态表绘制状态图.

第五步, 根据状态图分析电路的逻辑功能.

从绘制的状态图中可以看出, 当输入A=0时, 电路按照00->01->10->11->00的规律变化; 当输入A=1时, 电路按照00->11->10->01->00的规律变化——A=0时, 电路实现同步四进制加法计数过程, A=1时, 电路实现同步四进制减法计数过程: 在减法计数过程中, 电路状态为00时输出Y=1, 其它状态的输出Y=0; 在加法计数过程中, 电路状态为11时输出Y=1, 其它状态的输出Y=0. 综上所述, 该电路实现了同步四进制可逆加减法计数器的功能,且可以自启动.
