RFIC中的电流回路问题

之前有一段时间设计IC测试PCB时，发现数字和模拟地之间需要连接一个0ohm的电阻，当时只是知道需要这样的东西，没去细想；最近突然想起这件事，就去查了些资料，看的资料越多，发现自己在RFIC设计中对电流回路这个问题的理解一直都不够深，就记录下。

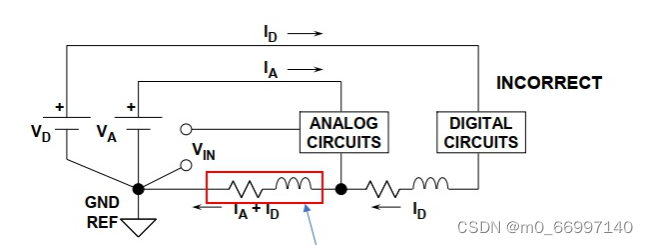

首先是0ohm电阻的问题，如果不接0ohm电阻，而是将模拟和数字地直接连接，数字部分的电路会对模拟地产生影响。所以需要数字地一块；模拟地一块；最后通过0ohm电阻连接，接到仪器的地上。

在看地的资料时，发现低频和高频的地的电路回路还不一样（之前一直以为走最短路径，或电阻最小路径）；例如，低频时，电流的路径会找电阻最小的路径回去；而高频时，会找电抗最小的路径回去。总体来说就是找阻抗最小的路径回去，低频时，电阻影响较大，所以以电阻为标准，高频时电抗影响大，所以以电抗为标准。

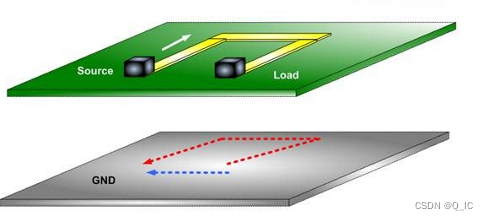

电阻小的路径比较好理解，通常就是路径越短越好，以上图为例就是蓝色路径；但是电抗最小的路径，之前一直以为也是路径越短越好，但实际过程中是看电路回路形成的磁通量最小的路径，以上图为例，其实是红色的路径。因此并不是沿着短的路径回去，这种频率越高越明显；

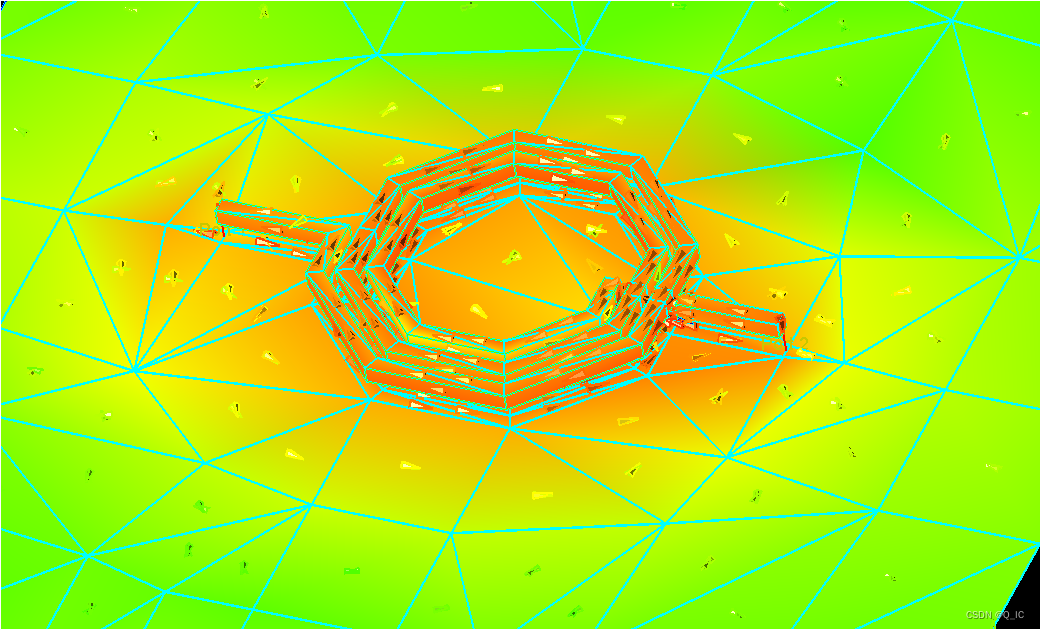

做了些电感的电磁仿真，发现的确如此。

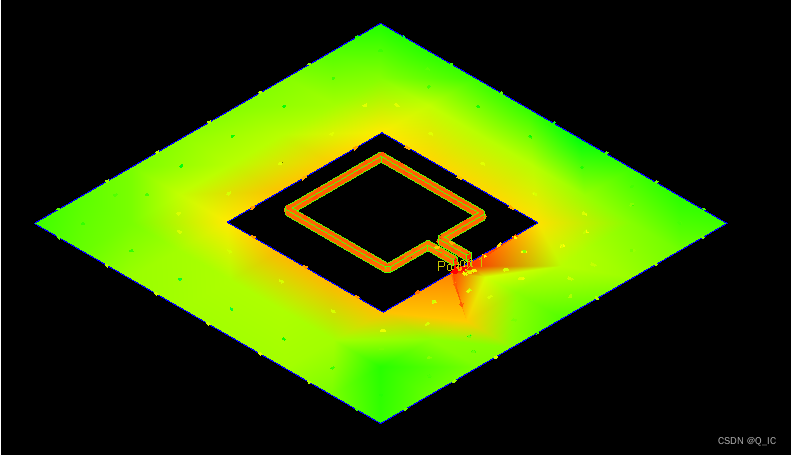

 但在RFIC设计中，电感下面通常是没有地面的，地面在周围，这个时候，电流会沿着靠近电感的边缘返回。这样返回其实形成的磁通量会有些大，回路电感也会大些。

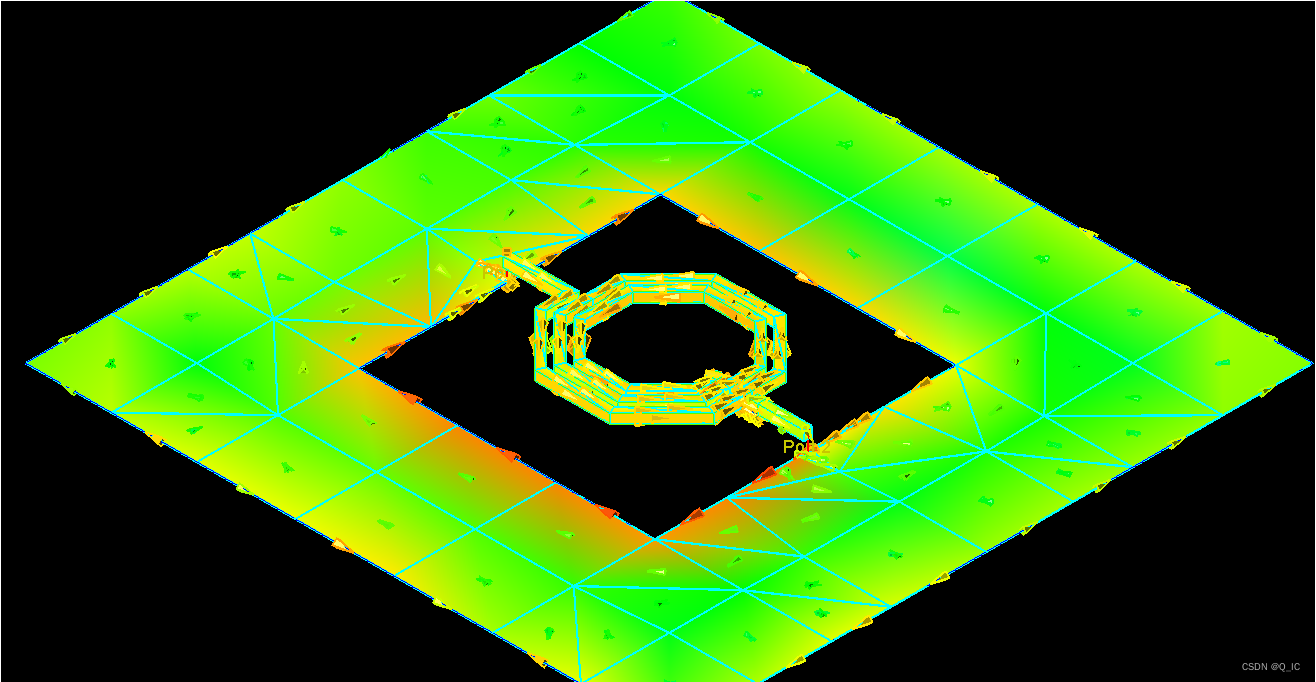

 如果两个端口靠的比较近，那电流是绕一圈回来，还是走短路径呢。可以看到他是都会走，就像有两条路，回路电流都会走，回路阻抗大的回路电流小，回路阻抗小的回路电流大；由于RFIC中电感下面挖空了，其实部分电流会走最短路径回去。
