基础

dBm： 相对于1mW的单位值
dBc： 相对于载波的差值
例如：
0dBm = 1mW
10dBm = 10mW
-110dBm = 1E-11mW = 0.00001nW

对于50欧姆的负载， -110dBm就是0.7uV

经验法则：

• 功率翻倍 = 增加3dB
• 功率减半= 降低3dB

关于dBm和W之间的关系

• 电压比
  aV = 20log(V2/V1) [aV]=dB

• 功率比
  aP = 10log(P2/P1) [aP]=dB

• 电压等级
  V’ = 20 log(V/1uV) [V’]=dBuV

• 功率等级

P’ = 10log(P/1mW) [P’]=dBm

例如对于最大20mW功率，允许的最大功率是

P’ = 10 log(25mW/1mW) = 10 * 1.39794 dBm ≈ 14dBm

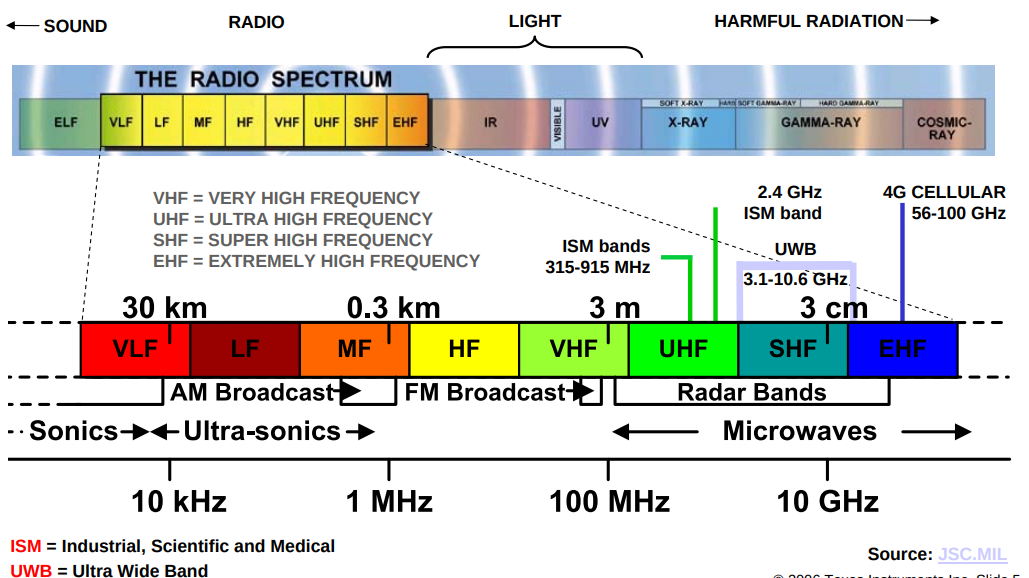

电磁频谱

RF通信系统类型

最简单的RF系统

从发送器到接收器的单向通信射频技术，例如，FM射频， TV，单向AMR系统等

半双工RF系统

射频通信系统的操作模式要么是发送，要么是接收，不能同时进行收发

注意： 在同一频段下的通信是双向的，但是对于一个消息的间隔内来说是单向的，因此设备需要收发器， 例如：无线键盘鼠标

全双工RF系统

射频通信系统中的终端之间可以同时进行发送和接收

典型的情况是 使用两个频段来建立通信信道。各个频段仅用于发送或者接收，例如FDD系统，例如：蜂窝电话，卫星通信等

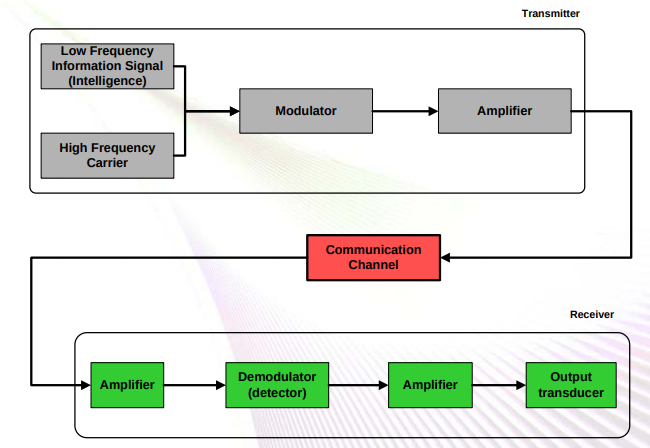

RF系统基本构建块

无线通信系统框图

调制和解调

射频发送

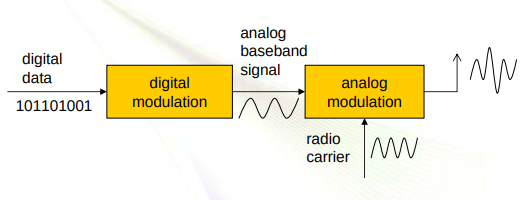

发送一般流程是，有一个低频的信号，需要在高频进行发送，该过程就需要调制，即把低频信号叠加上高频载波上，然后再进行发送。

有三种调制方案可用：

• AM(Amplitude Modulation)， 调幅，载波的振幅随信息信号的不同而变化
• FM(Frequency Modulation), 调频，载波的频率随信息信号的不同而变化
• PM(Phase Modulation): 调相， 载波的相位随信息信号的不同而变化

数字调制：

对于数字信号的调制则是著名的移动键控（Shift Keying），有如下三种

• ASK（幅度键控）
• FSK（频移键控）
• PSK（相移键控）

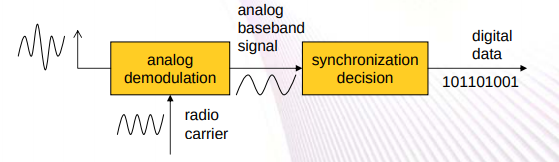

射频接收

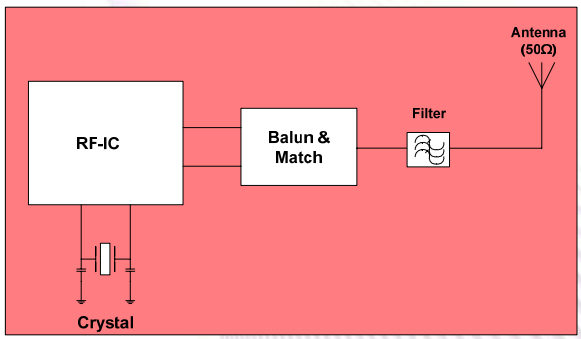

RF系统的基本构建模块有：

• RF-IC

  • 发送器
  • 接收器
  • 收发器
  • SoC：典型的是集成了微控制器的收发器

• 晶体

  • LO和载波频率的参考频率

• 不平衡变换器（Balun）

  • 平衡到不平衡
  • 将差分信号转换为单端信号，反之亦然

• 匹配

• 滤波器

  • 若管理需求需要时则使用，以及改善选择性

• 天线

RF参数

RF系统相关的参数有如下几种

相躁（Phase Noise）

窄带收发器（NarrowBand Transmitter）

同信道抑制（Co-channel Rejection）

接收机选择性

• 邻信道抑制（ACR， Adjacent Channel Rejection）
• 邻信道选择 (ACS，Adjacent Channel Selectivity）

镜像抑制（Image Rejection）

接收机灵敏度（Receiver Sensitivity）

RF测量设备

RF系统相关测试设备

矢量网络分析仪

频谱分析仪

信号产生器

功率计

示波器

函数和任意波形发生器

参考

RF Basics, RF for Non-RF Engineers
