Qt 仪表盘的实现示例

165 阅读 0 评论 109 点赞

我是靠谱客的博主单纯美女，最近开发中收集的这篇文章主要介绍Qt 仪表盘的实现示例，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

一、前言

仪表盘在很多汽车和物联网相关的系统中很常用，最直观的其实就是汽车仪表盘，这个以前主要是机械的仪表，现在逐步改成了智能的带屏带操作系统的仪表，这样美观性和拓展性功能性大大增强了，上了操作系统的话，除了基本的仪表指示以外，还可以听歌导航接电话等，这应该也是目前汽车领域发展的一个大趋势，Qt在这方面还单独搞了个3D studio设计的，可以让美工直接设计好效果图，设置一些动画效果之类的，可以说这些年Qt公司也在不断谋求新的发展，探索新的机遇，找到新的增长点和突破口。

用Qt开发仪表盘控件非常方便，无论是用widget的painter还是qml，尤其是qml，内置的那些动画效果非常适合做这类的应用，这次不讨论如何用qt开发仪表盘，而是直接用echart内置的仪表盘控件，做的也挺好的，不知道echart这么小的一个文件，还能有如此多的效果，连仪表盘都有，这个非常震惊，仪表盘的使用在官网非常详细，与Qt的结合难点可能就在如何交互，Qt中无论是webkit也还还是webengine，都提供了runJavaScript或者evaluateJavaScript函数类来执行js函数，只需要在html文件写好对应的js文件函数就可以直接触发执行，比如设置仪表盘的角度我这里写的是setGaugeValue(value)，则只需要runJavaScript或者evaluateJavaScript参数传入 setGaugeValue(88)这个即可，只需要根据界面上的滚动条或者滑块的值动态改变setGaugeValue的参数即可。

二、功能特点

同时支持闪烁点图、迁徙图、区域地图、仪表盘等。
可以设置标题、提示信息、背景颜色、文字颜色、线条颜色、区域颜色等各种颜色。
可设置城市的名称、值、经纬度集合。
可设置地图的放大倍数、是否允许鼠标滚轮缩放。
内置世界地图、全国地图、省份地图、地区地图，可以精确到县，所有地图全部离线使用。
内置了各省市json数据文件转js文件功能，如有数据更新自行转换即可，支持单个文件转换和一键转换所有文件。
内置了从json文件或者js文件获取该区域的所有名称和经纬度信息集合的功能，可以通过该方法获取到信息用来显示。
依赖浏览器组件显示地图，提供的demo支持webkit、webengine、ie 三种方式加载网页。
拓展性极强，可以依葫芦画瓢自行增加各种精美的echarts组件，做出牛逼的效果。
内置的仪表盘组件提供交互功能，demo演示中包含了对应的代码。
函数接口友好和统一，使用简单方便，就一个类。
支持任意Qt版本、任意系统、任意编译器。

三、体验地址

体验地址：https://pan.baidu.com/s/1Ie1xGLv7tSL-9vfsv28w1Q 提取码: wf4f 文件名：bin_map.zip
国内站点：https://gitee.com/feiyangqingyun
国际站点：https://github.com/feiyangqingyun

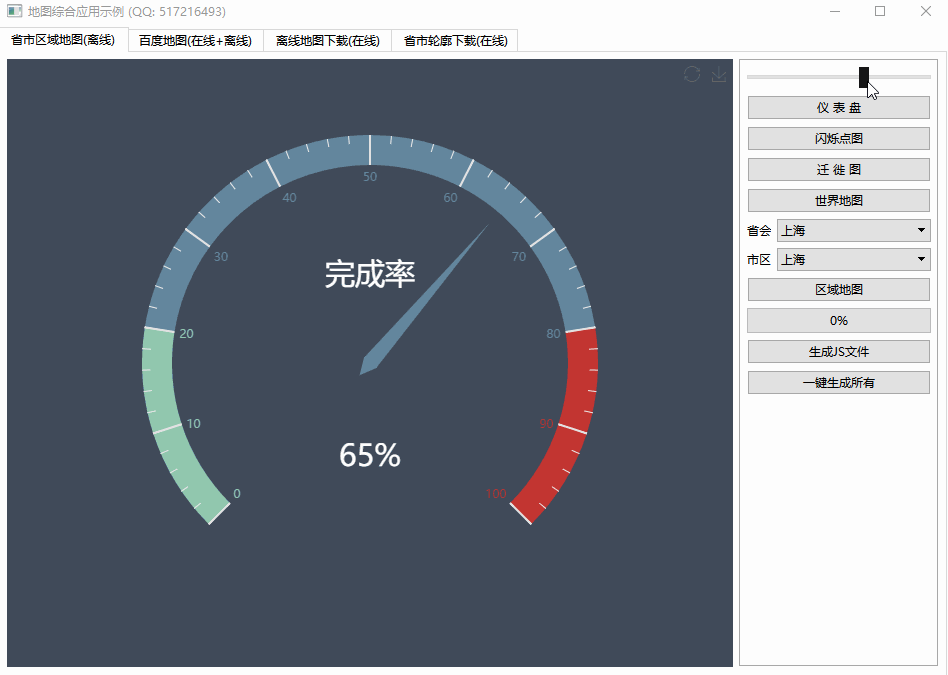

四、效果图

五、相关代码

QString Echarts::newChartGauge(const QString &title, int value)
{
    QStringList body;

    body << QString("    var option = {");
    body << QString("    backgroundColor: '%1',").arg(bgColor.name());
    body << QString("    tooltip: {");
    body << QString("      formatter: '{a} <br/>{b} : {c}%'");
    body << QString("    },");
    body << QString("    toolbox: {");
    body << QString("      feature: {");
    body << QString("        restore: {},");
    body << QString("        saveAsImage: {}");
    body << QString("      }");
    body << QString("    },");
    body << QString("    series: [");
    body << QString("      {");
    body << QString("        type: 'gauge',");
    body << QString("        detail: {");
    body << QString("          formatter: '{value}%',");
    body << QString("          textStyle: {color: '%1', fontSize: 30},").arg(textColor.name());
    body << QString("        },");
    body << QString("        title: {");
    body << QString("          textStyle: {color: '%1', fontSize: 30}").arg(textColor.name());
    body << QString("        },");
    body << QString("        data: [{name: '%1', value: value}]").arg(title);
    body << QString("      }");
    body << QString("    ]");
    body << QString("  };");

    QString funName = QString("setGaugeValue(value)");
    QString funInit = QString("setGaugeValue(%1)").arg(value);
    return newChart(body.join("rn  "), funName, funInit);
}

到此这篇关于Qt 仪表盘的实现示例的文章就介绍到这了,更多相关Qt 仪表盘内容请搜索靠谱客以前的文章或继续浏览下面的相关文章希望大家以后多多支持靠谱客！
