概述

一、前言

Qt作为一个超大型的一站式GUI超市开发集成环境，不仅集成了大量的可视化UI组件，还提供了网络库、数据库操作、文件操作等类库，封装的还是相当精彩一步到位，根据个人身边的一些程序员朋友了解，自从用了Qt以来发现越来越喜欢用Qt本身的类来处理，除非一些要求很高的应用场景比如并发网络才需要去使用第三方库，不然就是直接使用Qt封装好的类，用起来非常爽，尤其是类的名称和方法的名称，几乎很自然的就能打出来。

Qt除了内置了各种UI组件以外，还直接集成了浏览器控件，注意哦这可是跨平台的浏览器控件哦，在5.6版本以前集成的是webkit，以后集成的是webengine，使得程序的灵活性拓展性大大增强了，眼看着web界那些牛逼炫的不要不要的界面，借助浏览器控件就可以无缝对接到Qt程序中，甚至还可以做各种交互，目前已知这种类似的框架好像挺多的，而且还挺流行，比如网易云音乐客户端、钉钉客户端、飞书客户端等都是用类似的机制来实现的，将浏览器作为本地应用程序。

之前用Qt写那个大屏大数据电子看板系统的时候，为了满足用户需要，大屏中间加一个牛逼的炫酷的闪烁点图，首先想到的就是借用echart了，毕竟就是现成的开源的东西，而且官网还有各种各样的demo告诉你怎么使用，只要是个入门级别的水平基本上都可以搞定，也就是从那时候开始对echart的操作用Qt做了一些封装，以便下次直接使用类即可。

闪烁点图的核心有三个要素，城市的名称、城市的经纬度、对应值的大小，当值越大闪烁点也就越大，闪烁点在平时呈现出一种呼吸的动作，开起来活着的感觉，至于echart是如何用js如何绘制的这个我们基本不关心，而且打开那里边的js代码开起来也挺费劲，对于我们大部分使用者来说，我只需要知道怎么使用即可，不必关心细节，吃饱了撑的有空可以去细细研究。

二、功能特点

同时支持闪烁点图、迁徙图、区域地图、仪表盘等。
可以设置标题、提示信息、背景颜色、文字颜色、线条颜色、区域颜色等各种颜色。
可设置城市的名称、值、经纬度集合。
可设置地图的放大倍数、是否允许鼠标滚轮缩放。
内置世界地图、全国地图、省份地图、地区地图，可以精确到县，所有地图全部离线使用。
内置了各省市json数据文件转js文件功能，如有数据更新自行转换即可，支持单个文件转换和一键转换所有文件。
内置了从json文件或者js文件获取该区域的所有名称和经纬度信息集合的功能，可以通过该方法获取到信息用来显示。
依赖浏览器组件显示地图，提供的demo支持webkit、webengine、ie 三种方式加载网页。
拓展性极强，可以依葫芦画瓢自行增加各种精美的echarts组件，做出牛逼的效果。
内置的仪表盘组件提供交互功能，demo演示中包含了对应的代码。
函数接口友好和统一，使用简单方便，就一个类。
支持任意Qt版本、任意系统、任意编译器。

三、体验地址

体验地址：https://pan.baidu.com/s/1Ie1xGLv7tSL-9vfsv28w1Q 提取码: wf4f 文件名：bin_map.zip
国内站点：https://gitee.com/feiyangqingyun
国际站点：https://github.com/feiyangqingyun

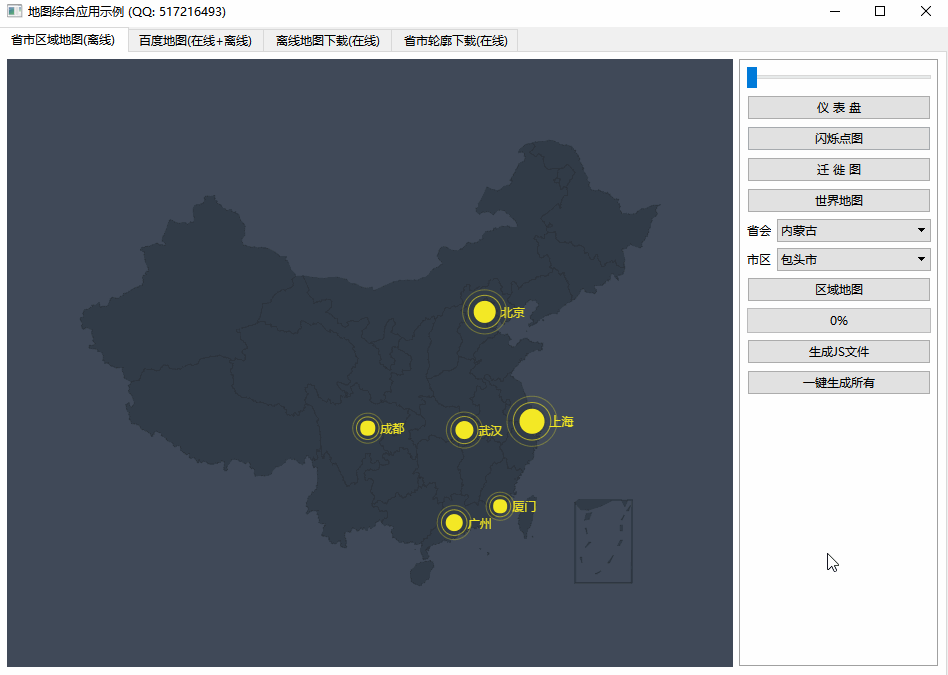

四、效果图

五、相关代码

//核心代码
QString Echarts::newChartPoint()
{
	int cityNameCount = cityName.count();
	int cityValueCount = cityValue.count();
	int cityPointCount = cityPoint.count();
	if (cityNameCount != cityValueCount || cityValueCount != cityPointCount) {
		return "";
	}

	QStringList body;

	//添加对应的值,值越大圆越大
	QStringList values;
	for (int i = 0; i < cityNameCount; i++) {
		values << QString("{name: '%1', value: %2}").arg(cityName.at(i)).arg(cityValue.at(i));
	}

	//添加对应的经纬度
	QStringList points;
	for (int i = 0; i < cityNameCount; i++) {
		points << QString("'%1':[%2]").arg(cityName.at(i)).arg(cityPoint.at(i));
	}

	body << QString("  var data = [%1]").arg(values.join(","));
	body << QString("  var geoCoordMap = {%1};").arg(points.join(","));

	//转换数据
	QStringList datas;
	datas << QString("var convertData = function (data) {");
	datas << QString("  var res = [];");
	datas << QString("  for (var i = 0; i < data.length; i++) {");
	datas << QString("    var geoCoord = geoCoordMap[data[i].name];");
	datas << QString("    if (geoCoord) {");
	datas << QString("      res.push({");
	datas << QString("        name: data[i].name,");
	datas << QString("        value: geoCoord.concat(data[i].value)");
	datas << QString("      });");
	datas << QString("    }");
	datas << QString("  }");
	datas << QString("  return res;");
	datas << QString("};");
	body << "  " + datas.join("rn  ");
	body << "";

	QStringList optionBase = getOptionBase();
	QStringList optionGeo = getOptionGeo();

	QStringList optionSeries;
	optionSeries << QString("      name: '%1',").arg(tipTitle);
	optionSeries << QString("      type: 'effectScatter',");
	optionSeries << QString("      coordinateSystem: 'geo',");
	optionSeries << QString("      data: convertData(data.sort(function (a, b) {");
	optionSeries << QString("          return b.value - a.value;");
	//数量大小,可以固定死
	optionSeries << QString("      }).slice(0, %1)),").arg(cityNameCount);
	optionSeries << QString("      symbolSize: function (val) {");
	optionSeries << QString("        return val[2] / 10;");
	optionSeries << QString("      },");
	optionSeries << QString("      showEffectOn: 'render',");
	optionSeries << QString("      rippleEffect: {");
	optionSeries << QString("        brushType: 'stroke'");
	optionSeries << QString("      },");
	optionSeries << QString("      hoverAnimation: true,");
	optionSeries << QString("      label: {");
	optionSeries << QString("        normal: {");
	optionSeries << QString("          formatter: '{b}',");
	optionSeries << QString("          position: 'right',");
	optionSeries << QString("          show: true");
	optionSeries << QString("        }");
	optionSeries << QString("      },");
	optionSeries << QString("      itemStyle: {");
	optionSeries << QString("        normal: {");
	optionSeries << QString("          color: '%1',").arg(areaColor.name());
	optionSeries << QString("          shadowBlur: 10,");
	optionSeries << QString("          shadowColor: '#333'");
	optionSeries << QString("        }");
	optionSeries << QString("      },");
	optionSeries << QString("      zlevel: 1");

	QStringList option;
	option << optionBase.join("rn");
	option << optionGeo.join("rn");
	option << "    series: [{";
	option << optionSeries.join("rn");
	option << "      }";
	option << "    ]";

	body << "  option = {";
	body << option.join("rn");
	body << "  };";

	return newChart(body.join("rn"));
}

//使用代码
QStringList cityName, cityValue, cityPoint;
cityName << "上海" << "北京" << "成都" << "武汉" << "厦门" << "广州";
cityPoint << "121.48,31.22" << "116.46,39.92" << "104.06,30.67" << "114.31,30.52" << "118.1,24.46" << "113.23,23.16";
cityValue << "250" << "220" << "150" << "180" << "140" << "170";

echarts->setCityName(cityName);
echarts->setCityPoint(cityPoint);
echarts->setCityValue(cityValue);
echarts->setZoom(1.0);
echarts->newChartPoint();
