概述

Qt是一个跨平台框架，通常用作图形工具包，它不仅创建CLI应用程序中非常有用。而且它也可以在三种主要的台式机操作系统以及移动操作系统（如Symbian，Nokia Belle，Meego Harmattan，MeeGo或BB10）以及嵌入式设备，Android（Necessitas）和iOS的端口上运行。现在我们为你提供了免费的试用版。

Qt组件推荐：

QtitanRibbon| 下载试用: 遵循Microsoft Ribbon UI Paradigm for Qt技术的Ribbon UI组件，致力于为Windows、Linux和Mac OS X提供功能完整的Ribbon组件。
QtitanChart | 下载试用 :是一个C ++库，代表一组控件，这些控件使您可以快速地为应用程序提供漂亮而丰富的图表。并且支持所有主要的桌面

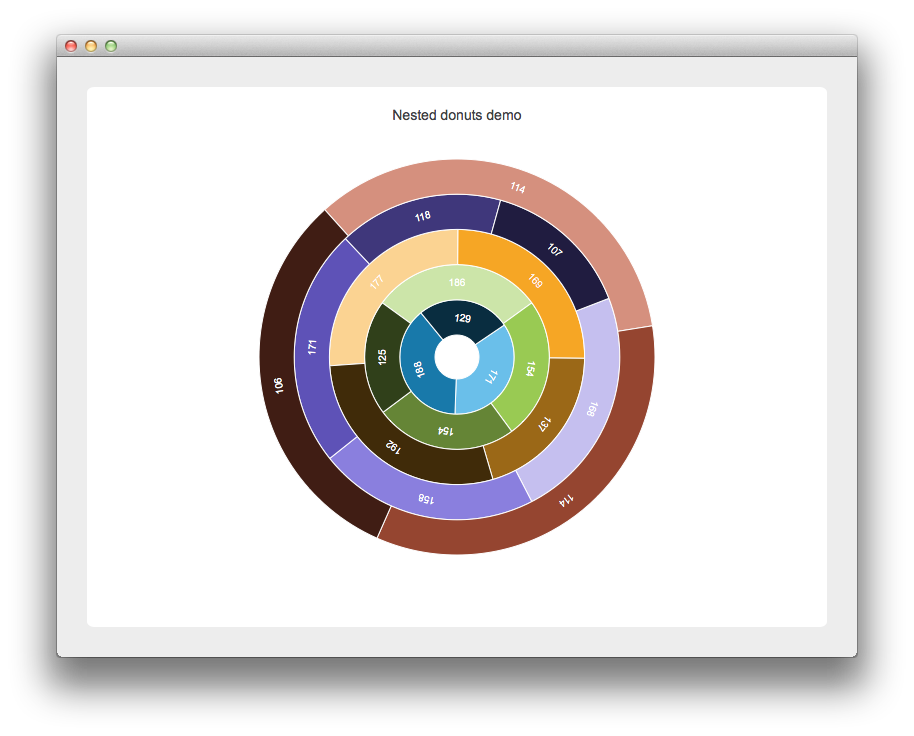

嵌套圆环图

此示例显示如何使用QPieSeries API创建嵌套的圆环图。

运行示例

要从Qt Creator运行示例，请打开欢迎模式并从示例中选择示例。有关更多信息，请访问构建和运行示例。

创建嵌套圆环图

让我们首先创建一个QChartView实例并在其上启用抗锯齿。甲QChart对象然后从所获得的QChartView实例。图例被禁用，图表的标题被设置。最后一行启用图表的动画。

QChartView *chartView = new QChartView;
chartView->setRenderHint(QPainter::Antialiasing);
QChart *chart = chartView->chart();
chart->legend()->setVisible(false);
chart->setTitle("Nested donuts demo");
chart->setAnimationOptions(QChart::AllAnimations);

定义了三个变量，用于定义圆环图。最小和最大尺寸定义了整个甜甜圈的相对尺寸。minSize 是最小甜甜圈的相对内部尺寸。maxSize 是最大甜甜圈的相对外部尺寸。

qreal minSize = 0.1;
qreal maxSize = 0.9;
int donutCount = 5;

以下代码块定义了各个甜甜圈及其切片。首先创建一个新的QPieSeries对象。每个甜甜圈中的切片数量是随机的。内部 for 循环使用随机值创建切片，标签与值相同。接下来，切片的标签设置为可见，其颜色设置为白色。为了使示例更有趣，切片的悬停信号连接到小部件的插槽，稍后解释其内部工作原理。最后将切片添加到甜甜圈中。调整甜甜圈的大小以实现甜甜圈的嵌套。然后甜甜圈被添加到小部件的甜甜圈列表和图表中。

for (int i = 0; i < donutCount; i++) {
    QPieSeries *donut = new QPieSeries;
    int sliceCount =  3 + QRandomGenerator::global()->bounded(3);
    for (int j = 0; j < sliceCount; j++) {
        qreal value = 100 + QRandomGenerator::global()->bounded(100);
        QPieSlice *slice = new QPieSlice(QString("%1").arg(value), value);
        slice->setLabelVisible(true);
        slice->setLabelColor(Qt::white);
        slice->setLabelPosition(QPieSlice::LabelInsideTangential);
        connect(slice, &QPieSlice::hovered, this, &Widget::explodeSlice);
        donut->append(slice);
        donut->setHoleSize(minSize + i * (maxSize - minSize) / donutCount);
        donut->setPieSize(minSize + (i + 1) * (maxSize - minSize) / donutCount);
    }
    m_donuts.append(donut);
    chartView->chart()->addSeries(donut);
}

最后，小部件被放置在应用程序使用的布局中。

QGridLayout *mainLayout = new QGridLayout;
mainLayout->addWidget(chartView, 1, 1);
setLayout(mainLayout);

为了使示例更有趣，甜甜圈每 1.25 秒随机旋转一次。

updateTimer = new QTimer(this);
connect(updateTimer(updateTimer, &QTimer::timeout, this, &Widget::updateRotation););
updateTimer->start((1250);

小部件的 updatedRotation 槽定义如下。它遍历所有甜甜圈并通过随机值修改它们当前的旋转。

void WidgetWidget::updateRotation()()
{{
    for ((int i = 0; i  i < m_donuts.count(); i(); i++) {
         {
        QPieSeries *donut = m_donuts.at(i);
        (i);
        qreal phaseShift =  -50 + QRandomGenerator::global()()->bounded((100);
        donut->setPieStartAngle(donut(donut->pieStartAngle() () + phaseShift););
        donut->setPieEndAngle(donut(donut->pieEndAngle() () + phaseShift););
    }}
}}

前面提到的explodeSlice 插槽代码在下面提供。如果切片设置为爆炸，则停止控制甜甜圈旋转的计时器。然后从切片中获得切片的开始和结束角度。为了突出显示选定的切片，所有其他甜甜圈从包含选定切片的那个切片向外放置，它们的开始和结束角度都被修改，这样它们就不会“阻挡”突出显示切片的道路。如果不再选择切片，则返回原始状态。

void WidgetWidget::explodeSlice(bool exploded)(bool exploded)
{{
    QPieSlice *slice = qobject_cast<QPieSlice *>(sender());
    sender());
    if (exploded) {(exploded) {
        updateTimer->stop();
        ();
        qreal sliceStartAngle = slice->startAngle();
        ();
        qreal sliceEndAngle = slice->startAngle() () + slice->angleSpan();();

        QPieSeries *donut = slice->series();
        ();
        qreal seriesIndex = m_donuts.indexOf(donut);
        (donut);
        for ((int i = seriesIndex + 1; i  i < m_donuts.count(); i(); i++) { {
            m_donuts.at(i)(i)->setPieStartAngle(sliceEndAngle);(sliceEndAngle);
            m_donuts.at(i)(i)->setPieEndAngle((360 + sliceStartAngle););
        }}
    } } else {
        {
        for ((int i = 0; i  i < m_donuts.count(); i(); i++) { {
            m_donuts.at(i)(i)->setPieStartAngle((0);
            m_donuts.at(i)(i)->setPieEndAngle((360);
        }}
        updateTimer->start();();
    }}
    slice->setExploded(exploded);(exploded);
}}
