QT编写窗口插件实现调用窗口的自适应

174 阅读 0 评论 115 点赞

我是靠谱客的博主可靠龙猫，这篇文章主要介绍QT编写窗口插件实现调用窗口的自适应，现在分享给大家，希望可以做个参考。

前言

最近项目中遇到插件架构，将几个功能模块分别写成了dll供主程序调用。本文主要在QT下实现这样一个功能：

编写一个dll，里面包含一个QDialog对话框作为主窗口。该dll提供四个接口，它们的作用分别是

1 打开主窗口

2 关闭主窗口

3 更新插件数据（暂不讨论）

4 调用插件中的函数并获取返回值（暂不讨论）

然后由主程序调用dll，并将dll中的窗口嵌入自己的对话框中，并实现自适应。

效果

编写dll

1 创建一个Qt Library工程名为test，然后再插入一个QDialog名为testwidget。

此时工程中目录有以下文件：

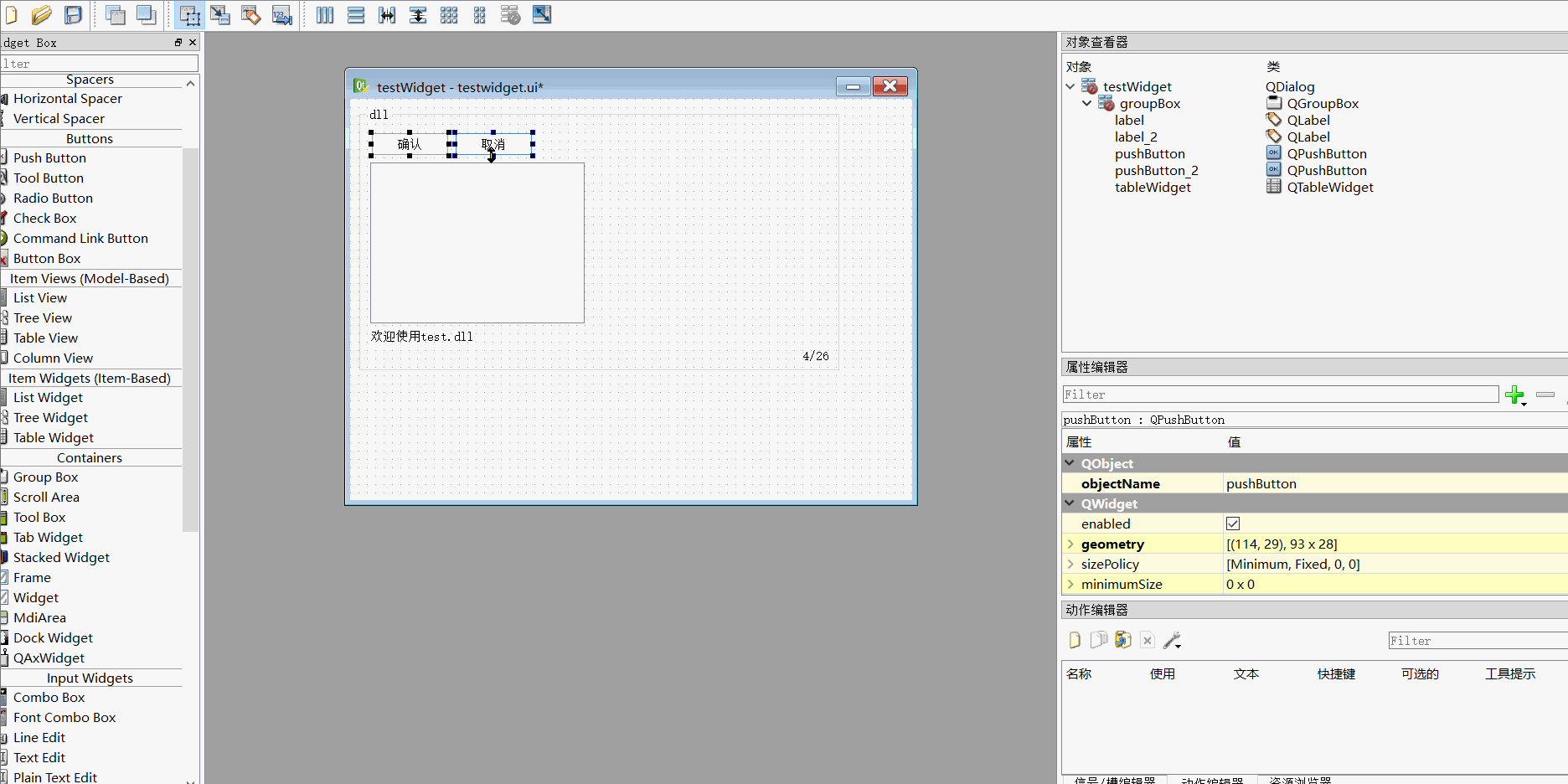

2 编辑ui，利用布局让他能够随着窗口大小改变自适应。注意对象查看器里布局变化，具体方法如下：

3 编写接口

在test.h编写接口函数定义,在test.cpp中实现。

其中全局变量g_pTestWidget是为了防止重复打开或者关闭。

代码如下：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
#ifndef TEST_H
#define TEST_H

#include "test_global.h"
#include "testwidget.h"

class TEST_EXPORT test
{
public:
 test();
 ~test();

private:

};


#ifdef __cplusplus
extern "C" {          // we need to export the C interface
#endif
 void TEST_EXPORT PluginStart(void *lParentWidget);
 void TEST_EXPORT PluginClose(bool bCompleteClose);
 void TEST_EXPORT PluginUpdate(void *upDate);
 TEST_EXPORT const char*  PluginFunction(const char* input);


#ifdef __cplusplus
}
#endif

#endif // TEST_H

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
#include "test.h"

testWidget *g_pTestWidget = NULL;
test::test()
{

}

test::~test()
{

}

void TEST_EXPORT PluginStart(void *lParentWidget)
{
 if (NULL == g_pTestWidget)
 {
  g_pTestWidget = new testWidget();
 }

 if (NULL != lParentWidget)
 {
  g_pTestWidget->setParent((QDialog *)lParentWidget);
  g_pTestWidget->raise();
  g_pTestWidget->setGeometry(0, 0, ((QDialog *)lParentWidget)->width(), ((QDialog *)lParentWidget)->height());
 }
 g_pTestWidget->show();
}

void TEST_EXPORT PluginClose(bool bCompleteClose)
{
 if (g_pTestWidget != NULL)
 {
  if (bCompleteClose)
  {
   g_pTestWidget->hide();
  }
  else
  {
   g_pTestWidget->close();
   delete g_pTestWidget;
   g_pTestWidget = NULL;
  }
 }
}

void TEST_EXPORT PluginUpdate(void *upDate)
{

}

TEST_EXPORT const char* PluginFunction(const char* input)
{
 return input;
}

至此插件部分的任务完成了。

编写主程序

主程序为一个QWidget窗口，我们要将加载的QDialog窗口放进Widget控件里，并使他相对于Widget实现自适应。因此我们需要

子类化Widget控件(QWidget),重写他的resizeEvent。

QResizingWidget继承自QWidget：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
#ifndef QRESIZINGWIDGET_H
#define QRESIZINGWIDGET_H

#pragma once

#include <QWidget>

class QResizingWidget : public QWidget
{
    Q_OBJECT
public:
    explicit QResizingWidget(QWidget *parent = 0);
    virtual ~QResizingWidget();

protected:
    virtual void paintEvent(QPaintEvent *sEvent);

    virtual void resizeEvent(QResizeEvent* sEvent);

};

#endif

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
#include "qresizingwidget.h"
#include <QResizeEvent>
#include <QStyleOption>
#include <QPainter>

QResizingWidget::QResizingWidget(QWidget *parent /*= 0*/)
    : QWidget(parent)
{
}

QResizingWidget::~QResizingWidget()
{
}

void QResizingWidget::resizeEvent(QResizeEvent* sEvent)
{
 QWidget::resizeEvent(sEvent);

 foreach(auto itr, children())
 {
  if (itr->isWidgetType())
  {
   itr->setProperty("geometry", QRectF(0, 0, geometry().width(), geometry().height()));
  }
 }
}

void QResizingWidget::paintEvent(QPaintEvent *sEvent)
{
 /*
 发现 继承自QWidget的自定义类 ，使用setStyleSheet无效，
 如果删除头文件中的 Q_OBJECT，setStyleSheet生效，
 但不用OBJECT 就无法所使用signal and slot，
 最后找到解决办法，继承自QWidget的自定义类中，重载 paintEvent方法，
 并加入如下代码：
 */
    QStyleOption opt;
    opt.init(this);
    QPainter p(this);
    style()->drawPrimitive(QStyle::PE_Widget, &opt, &p, this);
 QWidget::paintEvent(sEvent);
}

主程序QWidget如下：

也以同样的布局方式设置自适应。

下面编写加载函数，用QLibrary显示加载dll，首先定义四个与dll中接口一致的函数指针。

代码如下：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
#include "testdll.h"
#include <QLibrary>
#include <QDebug>



typedef void (*fun_start)(void *lparentWidget);
typedef void (*fun_close)(bool bCompleteClose);
typedef void (*fun_update)(const char *upDate);
typedef const char* (*fun_callback)(void *input);

fun_start g_Start = NULL;
fun_close g_End = NULL;

QLibrary myDll;

testDll::testDll(QWidget *parent)
 : QWidget(parent)
{
 ui.setupUi(this);

 connect(ui.load, SIGNAL(clicked()), this, SLOT(load()));
 connect(ui.unload, SIGNAL(clicked()), this, SLOT(unload()));
}

testDll::~testDll()
{

}

void testDll::load()
{
 myDll.setFileName("test.dll");
 if (myDll.load())
 {
  if (!myDll.isLoaded())
  {
   qDebug() << "load error!";
  }
  else
  {
   g_Start = (fun_start)myDll.resolve("PluginStart");
   qDebug() << g_Start;
   qDebug() << "load success!";
   g_Start(ui.widget);
  }
 }
}

void testDll::unload()
{
 if (myDll.isLoaded())
 {
  g_End = (fun_close)myDll.resolve("PluginClose");
  g_End(false);
  myDll.unload();
 }
}
