概述

看到ios版上QQ刷新效果像水滴，然后自己也想着去实现这样的效果，这篇文章暂时没有介绍下拉刷新的效果，只是单独用一个控件来实现这样的水滴效果。

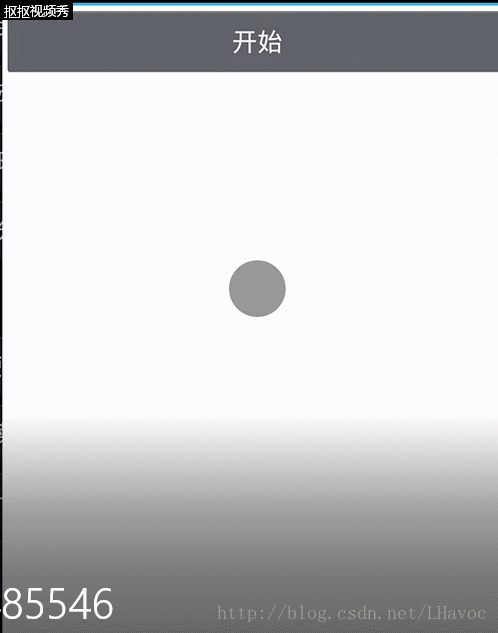

效果图如下：

一、总体思路

1、画两个圆形，其中一个就是上面的大圆，还有一个是下面的小圆，大圆和小圆不断变小，大圆的位置保持不变，小圆的位置不断向下移动，即圆心不断下移。
2、画两边的曲线，这时候用到贝塞尔曲线去画。
3、用属性动画实现动态的效果。

二、代码实现

1、找出画曲线的几个关键点。

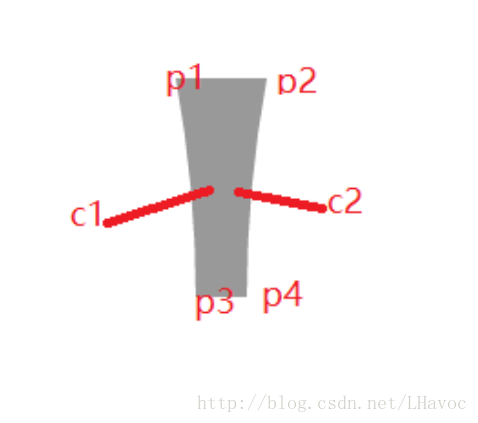

其实我是在第一张图的基础上，再在上面分别画两个圆，就可以得到第二张图了。关键是画出第一张图。

（1）在这里，p1,p2,p3,p4,这4个点分别对应两个圆的两边的点，即p1到p2就是圆的直径。p3和p4同理，那么就很容易确定这四个点的坐标了。

（2）然后c1和c2是分别控制p1到p3、p2到p4的曲线，是贝塞尔曲线的控制点。它们的横坐标对应的是p3,p4的横坐标（相等），纵坐标取两个圆心距离的一半。这样画出这个静态的图片就不难了。

（3）画上下两个圆进去，就会变成第二张图的效果。

2、在构造方法中调用init()初始化一些基本的变量

private void init(Context context, AttributeSet attrs) {
    drawFilter = new PaintFlagsDrawFilter(0, Paint.ANTI_ALIAS_FLAG
        | Paint.FILTER_BITMAP_FLAG);
    paint = new Paint();
    paint.setColor(fillColor);
    // 转换为像素单位
    bigRadius = dip2px(context, bigRadius);
    smallRadius = dip2px(context, smallRadius);
    distance = dip2px(context, distance);
  }

3、在onDraw（）方法中画水滴效果

要注意的是path需要重新new, 贝塞尔曲线的绘制，用到是path.quadTo这方法。具体可以看代码。

@Override
  protected void onDraw(Canvas canvas) {
    // 必须重新new,不然路径会重复，我之前就是这样
    path = new Path();
    // 把画布移到中心
    canvas.translate(width / 2, height / 2);
    // 从canvas层面去除绘制时锯齿
    canvas.setDrawFilter(drawFilter);
    // 当前的两个圆心的距离
    currentDis = distance * fraction;
    // 计算当前大圆的半径

    float bigRadius = this.bigRadius - currentDis / bigPercent;
    float smallRadius = 0;
    if (currentDis > 5) {// 距离大于5才改变小圆的半径
      smallRadius = this.smallRadius - currentDis / smallPercent;
    }
    // 大圆两边的两个点坐标
    leftX = -bigRadius;// 大圆当前的半径
    leftY = rightY = 0;
    rightX = bigRadius;// 大圆当前的半径
    // 小圆两边的两个点坐标
    leftX2 = -smallRadius;// 小圆当前的半径
    leftY2 = rightY2 = currentDis;
    rightX2 = -leftX2; // 小圆当前的半径
    // 两个控制点
    controlX1 = -smallRadius;// x坐标取小圆当前的半径大小
    controlY1 = currentDis / 2;// y坐标取两个圆距离的一半
    controlX2 = smallRadius;// x坐标取小圆当前的半径大小
    controlY2 = currentDis / 2;// y坐标取两个圆距离的一半
    path.moveTo(leftX, leftY);
    path.lineTo(rightX, rightY);
    // 用二阶贝塞尔曲线画右边的曲线，参数的第一个点是右边的一个控制点
    path.quadTo(controlX2, controlY2, rightX2, rightY2);
    path.lineTo(leftX2, leftY2);
    // 用二阶贝塞尔曲线画左边边的曲线，参数的第一个点是左边的一个控制点
    path.quadTo(controlX1, controlY1, leftX, leftY);
    // 画大圆
    canvas.drawCircle(0, 0, bigRadius, paint);
    // 画小圆
    canvas.drawCircle(0, currentDis, smallRadius, paint);
    // 画path
    canvas.drawPath(path, paint);
  }

4、用属性动画，实现动态的效果。

/*** 执行属性动画，实现水滴的效果 */
  public void perforAnim() {
    ValueAnimator valAnimator = ObjectAnimator.ofFloat(0, 1);
    valAnimator.addUpdateListener(new AnimatorUpdateListener() {

      @Override
      public void onAnimationUpdate(ValueAnimator animation) {
        fraction = (float) animation.getAnimatedValue();
        postInvalidate();
      }

    });
    valAnimator.setDuration(duration);
    valAnimator.start();
  }

5、重写onMeasure()方法，处理wrap_content情况。

@Override
  protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
    super.onMeasure(widthMeasureSpec, heightMeasureSpec);
    /*
     * 处理为wrap_content情况，那么它的specMode是AT_MOST模式，在这种模式下它的宽/高
     * 等于spectSize，这种情况下view的spectSize是parentSize,而parentSize是
     * 父容器目前可以使用大小，就是父容器当前剩余的空间大小， 就相当于使用match_parent一样 的效果，因此我们可以设置一个默认的值
     */
    int widthSpectMode = MeasureSpec.getMode(widthMeasureSpec);
    int widthSpectSize = MeasureSpec.getSize(widthMeasureSpec);
    int heightSpectMode = MeasureSpec.getMode(heightMeasureSpec);
    int heightSpectSize = MeasureSpec.getSize(heightMeasureSpec);
    if (widthSpectMode == MeasureSpec.AT_MOST
        && heightSpectMode == MeasureSpec.AT_MOST) {
      setMeasuredDimension(width, height);
    } else if (widthSpectMode == MeasureSpec.AT_MOST) {
      setMeasuredDimension(width, heightSpectSize);
    } else if (heightSpectMode == MeasureSpec.AT_MOST) {
      setMeasuredDimension(widthSpectSize, height);
    }
  }

6、其它的一些方法实现。

@Override
  protected void onLayout(boolean changed, int left, int top, int right,
      int bottom) {
    super.onLayout(changed, left, top, right, bottom);
    if (changed) {
      width = right - left;
      height = bottom - top;
    }
  }
  /**
   * 根据手机的分辨率从 dp 的单位 转成为 px(像素)
   */
  public int dip2px(Context context, float dpValue) {
    final float scale = context.getResources().getDisplayMetrics().density;
    return (int) (dpValue * scale + 0.5f);
  }

7、字段的定义

private final int fillColor = 0xff999999;// 填充颜色
private Paint paint;
private int width = 100, height = 300;// 默认宽高
/* 两个圆心的最大距离 /
private int distance = 60;
/* 当前两个圆心的距离 /
private float currentDis = 0;
private float bigRadius = 20;// 大圆半径
private float smallRadius = 10;// 小圆半径
private float controlX1, controlX2, controlY1, controlY2;// 两个控制点的坐标
private float leftX, leftY, rightX, rightY;// 大圆两边的两个点的坐标
private float leftX2, leftY2, rightX2, rightY2; // 小圆两边的两个坐标
DrawFilter drawFilter;
Path path;
/* 由属性动画控制，范围为0-1 */
float fraction = 0;// 比例值
/* 大圆半径变化的比例 /
private final int bigPercent = 8;
/* 小圆半径变化的比例 /
private final int smallPercent = 20;
// 动画的执行时间
private long duration = 3000;

三、总结

一种动画效果，应该先分析它的静态的实现，然后添加动态的效果，这样就比较容易实现它的动画效果了。
