Android LayoutTransiton实现简单的录制按钮

122 阅读 0 评论
我是靠谱客的博主 清爽跳跳糖，最近开发中收集的这篇文章主要介绍Android LayoutTransiton实现简单的录制按钮，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

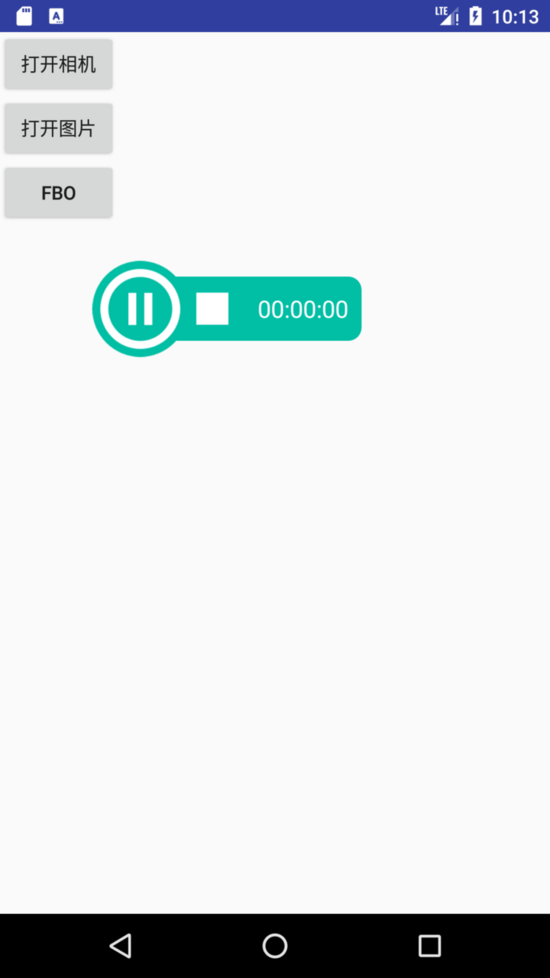

最近公司要做的项目中要求实现一个简单的视频录制功能的组件，我简单设计了一个，主要功能就是开始，暂停，停止和显示录制时间长度。首先看一下效果图：

可以看到是一个非常简单的动画效果，为了方便使用，我把他做成了aar并发布到了jCenter，集成方式：

compile 'com.rangaofei:sakarecordview:0.0.2'

组件里用到的库也非常简单，包括databinding，属性动画和layouttransition。通过这个简单的库简单的介绍一下LayoutTransition的用法，其中也会插入一些简单的databinding和属性动画的知识点，遇到困难请自行解决。

使用方法： 在xml文件中添加自定义控件：

<com.hanlinbode.sakarecordview.RecordView
    android:id="@+id/rv_saka"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:layout_alignParentBottom="true"
    android:layout_margin="30dp"
    app:record_view_time_string="HHMMSS" />

record_view_time_string 属性是枚举类型，用来表示时间表示形式：

HHMMSS 00:00:00
MMSS 00:00
HH_MM_SS 00-00-00
MM_SS 00-00

//更新时间
void updateTime(long)
/*设置监听器,
  void onInitial();

  void onStartRecord();

  void onPauseRecord();

  void onResumeRecord();

  void onStopRecord();*/
void setRecordListener(RecordListener)

void setDebug(boolean)

LayoutTransition简介

来源于官方文档

LayoutTransition能够在viewgroup的布局发生变化时产生一个动画效果。可以通过 ViewGroup.setLayoutTransition(LayoutTransition transition) 来设置过度效果。调用这个方法将会使用内置的过渡动画（alpha值变化,xy位置变化等），开发者可用通过`LayoutTransition.setAnimator(int transitionType,Animator animator)来设置自己的过渡效果。能够出发动画的情况有两种：

  1. item添加(设置View.VISIBLE也可)
  2. item移除(设置View.GON也可)

当viewgroup中发生上述两种行为时，或者由于添加删除而引起其他item变化，都会触发动画。

过渡动画的触发种类

这个种类指的是在发生某种行为时(例如item添加或者删除)，共有5种： CHANGE_APPEARING,CHANGE_DISAPPERING,APPEARING,DISAPPEARING,CHANGING 。每种状态有自己的一个位标记。

CHANGE_APPEARING

指示动画将会在新的控件添加到viewgroup中的时候引起其他view变化触发。它的标志位是0x01。也就是当addview或者将非VISIBLE状态的view设置为VISIBILE状态时其他的view被影响到时也会触发。

CHANGE_DISAPPEARING

指示动画将会在viewgroup删除控件的时候引起其他view变化触发，它的标志位是0x02。也就是当removeview或者将VISIBLE状态的view设置为非VISIBLE状态时其他的view被影响到也会触发。

APPEARING

当新的view添加到viewgroup中的时候触发。它的标志位是0x04。也就是当addview或者将非VISIBLE状态的view设置为VISIBILE状态时会触发。

DISAPPERAING

指示动画将会在viewgroup删除控件时触发，它的标志位是0x08。也就是当removeview或者将VISIBLE状态的view设置为非VISIBLE状态时会触发。

CHANGING

出去前边的四种，当布局发生变化时会触发动画。它的标志位是0x10。这个标志位默认是不激活的，但是可以通过enableTransitonType(int)来激活。

了解了这些，这个库基本就能实现了。

RecordView分析

左边的开始和暂停按钮是一个checkbox实现的，通过一个简单的selector来切换图片，并在右侧布局出现和消失的时候有一个缩放动画。我们可以通过设置一个简单的ObjectAnimator监听器来实现这个缩放：

ObjectAnimator animShow = ObjectAnimator.ofFloat(null, "scaleX", 0, 1);
  animShow.setInterpolator(new OvershootInterpolator());
  animShow.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {
    @Override
    public void onAnimationUpdate(ValueAnimator animation) {
      if (isDebug()) {
        Log.e(TAG, "show anim value=" + (float) animation.getAnimatedValue());
      }
      recordState.setPlayScale(1 + (float) animation.getAnimatedValue() / 5);
    }
  });
  layoutTransition.setAnimator(LayoutTransition.APPEARING, animShow);
  ObjectAnimator animHide = ObjectAnimator.ofFloat(null, "alpha", 1, 0);
  animHide.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {
    @Override
    public void onAnimationUpdate(ValueAnimator animation) {
      if (isDebug()) {
        Log.e(TAG, "hide anim value=" + (float) animation.getAnimatedValue());
      }
      recordState.setPlayScale(1 + (float) animation.getAnimatedValue() / 5);
    }
  });
  layoutTransition.addTransitionListener(this);
  layoutTransition.setAnimator(LayoutTransition.DISAPPEARING, animHide);
  binding.rootView.setLayoutTransition(layoutTransition);
  binding.rootContainer.setLayoutTransition(layoutTransition);

record是自定一个一个类，用来设置显示的图片和时间，并保存缩放的状态：

public class RecordState extends BaseObservable implements Parcelable {
  private boolean recording;
  private String time = "00:00:00";
  private float playScale = 1;

  @DrawableRes
  private int playDrawable;
  @DrawableRes
  private int stopDrawable;

  public RecordState(int playDrawable, int stopDrawable) {
    this.playDrawable = playDrawable;
    this.stopDrawable = stopDrawable;
  }

  @Bindable
  public boolean isRecording() {
    return recording;
  }

  public void setRecording(boolean recording) {
    this.recording = recording;
    notifyPropertyChanged(BR.recording);
  }

  //省略其他的getter和setter

  @Bindable
  public float getPlayScale() {
    return playScale;
  }

  public void setPlayScale(float playScale) {
    this.playScale = playScale;
    notifyPropertyChanged(BR.playScale);
  }

  //省略parcelable代码
}

这里需要提一个view的局限性，就是只能改变x或者y的缩放，不能同时改变，所以这里做了一个双向绑定并写了一个adapter来设置同时更改X和Y的scale值：

public class CheckboxAttrAdapter {
  @BindingAdapter("checkListener")
  public static void setCheckBoxListener(CheckBox view, CompoundButton.OnCheckedChangeListener listener) {
    view.setOnCheckedChangeListener(listener);
  }

  @BindingAdapter("android:button")
  public static void setButton(CheckBox view, @DrawableRes int drawableId) {
    view.setButtonDrawable(drawableId);
  }

  @BindingAdapter("recordScale")
  public static void setRecordScale(CheckBox view, float scale) {
    view.setScaleX(scale);
    view.setScaleY(scale);
  }
}

然后在xml文件中可以直接饮用属性：

<CheckBox
  android:id="@+id/start"
  android:layout_width="wrap_content"
  android:layout_height="wrap_content"
  android:layout_centerVertical="true"
  android:layout_marginLeft="30dp"
  android:button="@{state.playDrawable}"
  android:checked="@{state.recording}"
  app:checkListener="@{checkListener}"
  app:recordScale="@{state.playScale}" />

这样就基本完成了动画操作，然后暴露一些接口即可：

public interface RecordListener {
  void onInitial();

  void onStartRecord();

  void onPauseRecord();

  void onResumeRecord();

  void onStopRecord();

}

这样就完成了一个最简单的RecordView了。

原理探究

本人水平有限，这里只进行最简单的一些分析。

LayoutTransition设置了一系列的默认值，这些默认值有默认的animator，animator的duration，动画开始的延迟时间，动画的错开间隔，插值器，等待执行view的动画map关系，正在显示或者消失的view动画的map关系，view和view的onlayoutchangelistenr对应关系等等。

默认的方法和变量

public LayoutTransition() {
  if (defaultChangeIn == null) {
    PropertyValuesHolder pvhLeft = PropertyValuesHolder.ofInt("left", 0, 1);
    PropertyValuesHolder pvhTop = PropertyValuesHolder.ofInt("top", 0, 1);
    PropertyValuesHolder pvhRight = PropertyValuesHolder.ofInt("right", 0, 1);
    PropertyValuesHolder pvhBottom = PropertyValuesHolder.ofInt("bottom", 0, 1);
    PropertyValuesHolder pvhScrollX = PropertyValuesHolder.ofInt("scrollX", 0, 1);
    PropertyValuesHolder pvhScrollY = PropertyValuesHolder.ofInt("scrollY", 0, 1);
    defaultChangeIn = ObjectAnimator.ofPropertyValuesHolder((Object)null,
        pvhLeft, pvhTop, pvhRight, pvhBottom, pvhScrollX, pvhScrollY);
    defaultChangeIn.setDuration(DEFAULT_DURATION);
    defaultChangeIn.setStartDelay(mChangingAppearingDelay);
    defaultChangeIn.setInterpolator(mChangingAppearingInterpolator);
    defaultChangeOut = defaultChangeIn.clone();
    defaultChangeOut.setStartDelay(mChangingDisappearingDelay);
    defaultChangeOut.setInterpolator(mChangingDisappearingInterpolator);
    defaultChange = defaultChangeIn.clone();
    defaultChange.setStartDelay(mChangingDelay);
    defaultChange.setInterpolator(mChangingInterpolator);

    defaultFadeIn = ObjectAnimator.ofFloat(null, "alpha", 0f, 1f);
    defaultFadeIn.setDuration(DEFAULT_DURATION);
    defaultFadeIn.setStartDelay(mAppearingDelay);
    defaultFadeIn.setInterpolator(mAppearingInterpolator);
    defaultFadeOut = ObjectAnimator.ofFloat(null, "alpha", 1f, 0f);
    defaultFadeOut.setDuration(DEFAULT_DURATION);
    defaultFadeOut.setStartDelay(mDisappearingDelay);
    defaultFadeOut.setInterpolator(mDisappearingInterpolator);
  }
  mChangingAppearingAnim = defaultChangeIn;
  mChangingDisappearingAnim = defaultChangeOut;
  mChangingAnim = defaultChange;
  mAppearingAnim = defaultFadeIn;
  mDisappearingAnim = defaultFadeOut;
}

可以看到，默认动画持有的属性有left、top、right、bottom、scrollY和scrollX，这里注意一下startDelay这个方法，可以看到其实这个启动的延迟时间是不一样的，对应的关系为:

private long mAppearingDelay = DEFAULT_DURATION;
private long mDisappearingDelay = 0;
private long mChangingAppearingDelay = 0;
private long mChangingDisappearingDelay = DEFAULT_DURATION;
private long mChangingDelay = 0;

官方文档中特别说明了：

By default, the DISAPPEARING animation begins immediately, as does the CHANGE_APPEARING animation. The other animations begin after a delay that is set to the default duration of the animations.

DISAPPEARING和CHANGE_APPEARING没有延迟时间，其他的动画都会有延迟300ms。这样做的目的是为了在动画展示的时候有一个顺序展示的视觉效果，看起来更符合逻辑：

当一个item添加到viewgroup的时候，其他阿德item首先要移动来调整出一块空白区域供新添加的item显示，然后执行新添加的item的显示动画。当移除一个item时，是一个逆向的过程。

看另个一有用的变量

private int mTransitionTypes = FLAG_CHANGE_APPEARING | FLAG_CHANGE_DISAPPEARING |
      FLAG_APPEARING | FLAG_DISAPPEARING;

这个mTransitionTypes就是在后边的执行动画中必须使用的一个变量，它默认激活了四种种类，只有前边提到的FLAG_CHAGE未激活.

开发者可控的变量

这里集中讲几个方法：

//设置所有的动画持续时间
public void setDuration(long duration)
//设置指定种类的动画持续时间：CHANGE_APPEARING,CHANGE_DISAPPEARING,APPEARING,DISAPPEARRING,CHANGING
public void setDuration(int transitionType, long duration)
//获取指定种类动画的持续时间
public long getDuration(int transitionType)
//设置在CHANGEINGXX状态下时间的间隔
public void setStagger(int transitionType, long duration)
//获取在CHANGEINGXX状态下时间的间隔
public long getStagger(int transitionType)
//为指定的种类添加动画插值器
public void setInterpolator(int transitionType, TimeInterpolator interpolator)
//获取指定的种类添加动画插值器
public TimeInterpolator getInterpolator(int transitionType)
//为指定的种类添加动画
public void setAnimator(int transitionType, Animator animator)
//设置viewgroup的属性是否随着view的变化而变化，比如viewgroup使用的是wrapcontent，添加view时会有一个扩张动画
public void setAnimateParentHierarchy(boolean animateParentHierarchy)
//是否正在执行引起布局改变动画
public boolean isChangingLayout()
//是否有正在执行的动画
public boolean isRunning()
//添加item
public void addChild(ViewGroup parent, View child)
//移除item
public void removeChild(ViewGroup parent, View child)
//显示item
public void showChild(ViewGroup parent, View child, int oldVisibility)
//隐藏item
public void hideChild(ViewGroup parent, View child, int newVisibility)
//添加监听器
public void addTransitionListener(TransitionListener listener)
//移除监听器
public void removeTransitionListener(TransitionListener listener)
//获取监听器
public List<TransitionListener> getTransitionListeners()

这些方法都比较简单。

执行流程

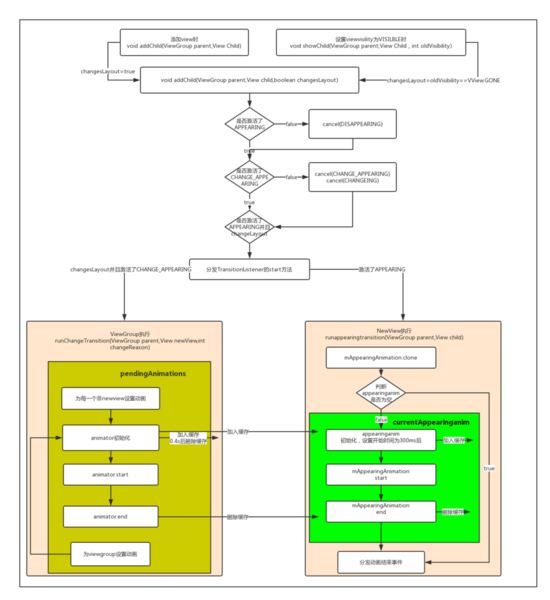

先看一张简单的图：

从上面的方法中可以看到，flag全都没有激活的话，那就没有任何显示或者隐藏的动画了。 CHANGE_DISAPPEARING 和 CHANGE_APPEARING 控制的是父view和非新添加view的动画， APPEARING 和 DISAPPEARING 控制的是新添加view的动画。

mAnimateParentHierarchy这个变量控制的是是否显示父布局的改变动画，所以这个必须设置为true后父布局的 CHANGE_DISAPPEARING 和 CHANGE_APPEARING 才能有作用，设置为false后只有父布局没有动画，而子控件中非新添加的view还是用动画效果。

viewgroup中调用

addview()用来为viewroup添加一个没有父控件的view，这个方法最终调用的是

private void addViewInner(View child, int index, LayoutParams params,
      boolean preventRequestLayout){
        //省略代码
  if (mTransition != null) {
    // Don't prevent other add transitions from completing, but cancel remove
    // transitions to let them complete the process before we add to the container
    mTransition.cancel(LayoutTransition.DISAPPEARING);
  }
  //省略代码
  if (mTransition != null) {
    mTransition.addChild(this, child);
  }
  //省略代码
  //省略代码

}

设置view的显示或者隐藏时会调用以下方法

protected void onChildVisibilityChanged(View child, int oldVisibility, int newVisibility) {
    if (mTransition != null) {
      if (newVisibility == VISIBLE) {
        mTransition.showChild(this, child, oldVisibility);
      } else {
        mTransition.hideChild(this, child, newVisibility);
        if (mTransitioningViews != null && mTransitioningViews.contains(child)) {
          // Only track this on disappearing views - appearing views are already visible
          // and don't need special handling during drawChild()
          if (mVisibilityChangingChildren == null) {
            mVisibilityChangingChildren = new ArrayList<View>();
          }
          mVisibilityChangingChildren.add(child);
          addDisappearingView(child);
        }
      }
    }

    // in all cases, for drags
    if (newVisibility == VISIBLE && mCurrentDragStartEvent != null) {
      if (!mChildrenInterestedInDrag.contains(child)) {
        notifyChildOfDragStart(child);
      }
    }
  }

可以看到在viewgroup中与上面图中提到的方法调用是吻合的。

在调用ViewGroup.setLayoutTransition(LayoutTransition transition)的时候为自身设置了一个TransitionListener,这个地方加入的目的是为了缓存正在进行动画的view，暂不分析。

以上就是本文的全部内容，希望对大家的学习有所帮助，也希望大家多多支持靠谱客。
