使用Fragment+ViewPager实现底部导航栏

140 阅读 0 评论 93 点赞

我是靠谱客的博主强健春天，最近开发中收集的这篇文章主要介绍使用Fragment+ViewPager实现底部导航栏，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

前几天准备写一个小程序，一直认为fragment实现底部导航栏，是很容易的事情，可是却遇到了前所未有的问题，先给大家贴出来我出错的界面布局代码：

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
 xmlns:tools="http://schemas.android.com/tools"
 android:layout_width="fill_parent"
 android:layout_height="fill_parent"
 android:background="@color/theme_color"
 android:clipToPadding="true"
 android:fitsSystemWindows="true" >

 <include
  android:id="@+id/actionbar_activity_main"
  layout="@layout/actionbar" />

 <RelativeLayout
  android:layout_width="fill_parent"
  android:layout_height="fill_parent"
  android:layout_below="@id/actionbar_activity_main"
  android:background="@color/white" >

  <RadioGroup
   android:id="@+id/rg_menu_activity_main"
   android:layout_width="fill_parent"
   android:layout_height="55dp"
   android:layout_alignParentBottom="true"
   android:background="@color/theme_color"
   android:gravity="center"
   android:orientation="horizontal"
   android:weightSum="3" >

   <RadioButton
    android:id="@+id/rb_main_tab_menu1"
    style="@style/rbt_bottom"
    android:checked="true"
    android:drawableTop="@drawable/radiobt_main_home"
    android:gravity="center"
    android:paddingTop="12dp"
    android:text="@string/home_text"
    android:textColor="@color/white" />

   <RadioButton
    android:id="@+id/rb_main_tab_menu2"
    style="@style/rbt_bottom"
    android:checked="false"
    android:drawableTop="@drawable/radiobt_main_my"
    android:gravity="center"
    android:paddingTop="12dp"
    android:text="@string/my_text"
    android:textColor="@color/white" />

   <RadioButton
    android:id="@+id/rb_main_tab_menu3"
    style="@style/rbt_bottom"
    android:checked="false"
    android:drawableTop="@drawable/radiobt_main_setting"
    android:gravity="center"
    android:paddingTop="12dp"
    android:text="@string/setting_text"
    android:textColor="@color/white" />
  </RadioGroup>

  <android.support.v4.view.ViewPager
   android:id="@+id/vp_activity_main"
   android:layout_width="fill_parent"
   android:layout_height="fill_parent"
   android:layout_above="@id/rg_menu_activity_main" />
 </RelativeLayout>

</RelativeLayout>

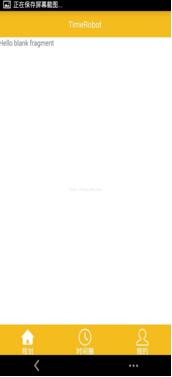

这个布局实现的效果如下：

只看效果，大家觉得挺好的，但是重要的问题来了。

下面的radioButton点了没反应，我检查了一下xml文件，再检查了一下java代码,没有问题啊，我开始方了，，，然后网上搜，好像没有人遇到这个问题，，检查好几遍之后，问旁边的同学，他说既然设置了监听，但是没有反应，那肯定是有一个东西把这个事件消费掉了，我想起来了之前看的事件分发机制，，建议大家对事件分发机制不懂的小伙伴赶紧看看，面试和日常写代码都要用到，特别是面试，面试官特别喜欢问。

回归正题，大家看我的 xml文件，我把viewpager写在了Radiogroup的下面，并且，layout_height = "fill_parent" 这样我的viewpager就消费掉了我的radiobutton的点击事件，其实之后我觉得，是我的逻辑不正确，我应该顺序的写下来，而不是只实现功能，这样我看自己的代码可以看懂，可是给别人可能会造成误解。

好了，开始说一下，实现底部导航的整个流程，实现的界面还如上：（在studio中写的）

actionbar.xml 上面自定义的 actionbar 系统自带的actionbar在java代码中去掉了

代码功能：左边返回键中间显示的文字右边的更多键上图中没有显示出来，是因为我没有让左右的键显示出来

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
 android:layout_width="fill_parent"
 android:layout_height="@dimen/actionBar_height"
 android:background="@color/theme_color"
 >
 <RelativeLayout
  android:id="@+id/rl_back_actionbar"
  android:layout_width="@dimen/actionBar_back"
  android:layout_height="fill_parent"
  android:visibility="invisible">
  <ImageView
   android:layout_width="22dp"
   android:layout_height="20dp"
   android:layout_centerVertical="true"
   android:layout_marginLeft="12dp"
   android:background="@drawable/back"
   android:contentDescription="@string/app_name"/>
 </RelativeLayout>
 <TextView
  android:id="@+id/tv_title_actionbar"
  android:layout_width="wrap_content"
  android:layout_height="wrap_content"
  android:layout_centerInParent="true"
  android:text="@string/TimeRobot"
  android:textColor="#ffffff"
  android:textSize="@dimen/actionBar_title_text_size"
  />
 <RelativeLayout
  android:id="@+id/rl_more_actionbar"
  android:layout_width="wrap_content"
  android:layout_height="fill_parent"
  android:layout_alignParentRight="true"
  android:visibility="invisible">
  <ImageView
   android:layout_width="25dp"
   android:layout_height="25dp"
   android:layout_centerVertical="true"
   android:layout_marginRight="12dp"
   android:background="@drawable/more"
   android:contentDescription="@string/app_name"/>
 </RelativeLayout>


</RelativeLayout>

activity_main.xml 文件
中间的部分color资源，是我引用的自动的，大家可以自己选择

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
 xmlns:tools="http://schemas.android.com/tools"
 android:layout_width="match_parent"
 android:layout_height="match_parent"
 android:background="@color/theme_color"
 android:clipToPadding="true"
 tools:context=".MainActivity">
 <!-- 引入 actionbar-->
 <include
  android:id="@+id/actionbar_activity_main"
  layout= "@layout/actionbar"/>
 <android.support.v4.view.ViewPager
  android:id="@+id/vp_activity_main"
  android:layout_width="fill_parent"
  android:layout_height="fill_parent"
  android:layout_below="@+id/actionbar_activity_main"
  android:layout_alignParentRight="true"
  android:layout_alignParentEnd="true"
  android:background="@color/white"/>

  <RadioGroup
   android:id="@+id/rg_main_radioGroup"
   android:layout_width="fill_parent"
   android:layout_height="58dp"
   android:layout_alignParentBottom="true"
   android:background="@color/theme_color"
   android:gravity="center"
   android:orientation="horizontal"
   android:weightSum="3">
   <RadioButton
    android:id="@+id/rb_main_tab_menu1"
    android:layout_weight="1"
    android:layout_width="0dp"
    android:layout_height="fill_parent"
    android:checked="true"
    android:drawableTop="@drawable/radio_bt_plan"
    android:gravity="center"
    android:button="@null"
    android:paddingTop="8dp"
    android:text="@string/home_text"
    android:textColor="@color/white"/>
   <RadioButton
    android:id="@+id/rb_main_tab_menu2"
    android:layout_weight="1"
    android:layout_width="0dp"
    android:layout_height="fill_parent"
    android:checked="false"
    android:drawableTop="@drawable/radio_bt_time"
    android:gravity="center"
    android:button="@null"
    android:paddingTop="8dp"
    android:text="@string/timeGroup"
    android:textColor="@color/white"/>
   <RadioButton
    android:id="@+id/rb_main_tab_menu3"
    android:layout_weight="1"
    android:layout_width="0dp"
    android:layout_height="fill_parent"
    android:checked="false"
    android:drawableTop="@drawable/radio_bt_my"
    android:gravity="center"
    android:button="@null"
    android:paddingTop="8dp"
    android:textColor="@color/white"
    android:text="@string/My"/>
  </RadioGroup>
</RelativeLayout>

注意一下，radiobutton中的一个属性是 drawableTop属性，这个后面引用的drawable资源是实现点击改变radiobutton状态的布局文件，我给大家贴出来 radio_bt_plan.xml文件的代码，其他的只要新建，copy代码，改显示的图片即可。
还有，对于初次用studio的伙伴，这里要注意了，new的时候，drawable --->右键 ----> new ----> new resource file （即出来的第一个）而不是XML

radio_bt_plan.xml

<?xml version="1.0" encoding="utf-8"?>
<selector xmlns:android="http://schemas.android.com/apk/res/android">
 <item android:drawable="@drawable/planning_press"
  android:state_enabled="true"
  android:state_focused="true"
  android:state_pressed="false"/>
 <item android:drawable="@drawable/planning_press"
  android:state_enabled="true"
  android:state_pressed="true"
  />
 <item android:drawable="@drawable/planning_press"
  android:state_checked="true"
  android:state_enabled="true"
  />
 <item android:drawable="@drawable/planning"/>

</selector>

接下来就是 MainActivity.java文件了

public class MainActivity extends FragmentActivity {
 private TextView title_text;
 private ViewPager vp_main_tab;
 private List<Fragment> fragmentList = null;
 private FragmentPagerAdapter mAdapter = null;

 private MyFragment myFragment;
 private TimeGroupFragment timeGroupFragment;
 private PlanningFragment planningFragment;

 private RadioButton rb_main_tab_menu1;
 private RadioButton rb_main_tab_menu2;
 private RadioButton rb_main_tab_menu3;
 private RadioGroup rg_main_group;

 @Override
 protected void onCreate(Bundle savedInstanceState) {
  super.onCreate(savedInstanceState);
  requestWindowFeature(Window.FEATURE_NO_TITLE);
  setContentView(R.layout.activity_main);
  init();
  rg_main_group.setOnCheckedChangeListener(new RadioGroup.OnCheckedChangeListener() {

   @Override
   public void onCheckedChanged(RadioGroup group, int checkedId) {
    switch (checkedId) {
     case R.id.rb_main_tab_menu1:
      vp_main_tab.setCurrentItem(0);
      initActionbar(0);
      break;
     case R.id.rb_main_tab_menu2:
      vp_main_tab.setCurrentItem(1);
      initActionbar(1);
      break;
     case R.id.rb_main_tab_menu3:
      vp_main_tab.setCurrentItem(2);
      initActionbar(2);
      break;
     default:
      break;
    }

   }
  });
  initViewPage();
 }
 private void initActionbar(int currentPage) {
  switch (currentPage) {
   case 0:
    title_text.setText(getResources().getString(R.string.TimeRobot));
    break;
   case 1:
    title_text.setText(getResources().getString(R.string.timeGroup));
    break;
   case 2:
    title_text.setText(getResources().getString(R.string.My));
    break;
   default:
    break;
  }
 }
 private void init() {
  title_text = (TextView) findViewById(R.id.tv_title_actionbar);
  vp_main_tab = (ViewPager) findViewById(R.id.vp_activity_main);
  fragmentList = new ArrayList<Fragment>();
  rg_main_group = (RadioGroup) findViewById(R.id.rg_main_radioGroup);
  rb_main_tab_menu1 = (RadioButton) findViewById(R.id.rb_main_tab_menu1);
  rb_main_tab_menu2 = (RadioButton) findViewById(R.id.rb_main_tab_menu2);
  rb_main_tab_menu3 = (RadioButton) findViewById(R.id.rb_main_tab_menu3);

  myFragment = new MyFragment();
  timeGroupFragment = new TimeGroupFragment();
  planningFragment = new PlanningFragment();

  fragmentList.add(myFragment);
  fragmentList.add(timeGroupFragment);
  fragmentList.add(planningFragment);


 }

 private void initViewPage() {
  android.support.v4.app.FragmentManager fm = getSupportFragmentManager();
  mAdapter = new FragmentPagerAdapter(fm) {

   @Override
   public int getCount() {
    return fragmentList == null ? 0 : fragmentList.size();
   }

   @Override
   public android.support.v4.app.Fragment getItem(int position) {
    return fragmentList.get(position);
   }
  };
  vp_main_tab.setAdapter(mAdapter);
  vp_main_tab.setOnPageChangeListener(new ViewPager.OnPageChangeListener() {

   @Override
   public void onPageSelected(int position) {
    initActionbar(position);
    switch (position) {
     case 0:
      rb_main_tab_menu1.setChecked(true);
      break;
     case 1:
      rb_main_tab_menu2.setChecked(true);
      break;
     case 2:
      rb_main_tab_menu3.setChecked(true);
      break;
     default:
      break;
    }
   }

   @Override
   public void onPageScrolled(int arg0, float arg1, int arg2) {
   }

   @Override
   public void onPageScrollStateChanged(int state) {
   }
  });
 }
}

这就是整个是实现经过，如有什么不足的地方，还请多多指教；
