Android编程实现3D立体旋转效果的实例代码

187 阅读 0 评论 124 点赞

我是靠谱客的博主魁梧日记本，最近开发中收集的这篇文章主要介绍Android编程实现3D立体旋转效果的实例代码，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

说明：之前在网上到处搜寻类似的旋转效果但搜到的结果都不是十分满意原因不多追述（如果有人找到过相关比较好的效果可以发一下连接一起共同进步）

一效果展示：

如非您所需要的效果也希望能给些微帮助

具体操作以及实现效果请看项目例子

二使用方式

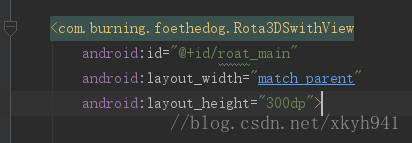

此空间继承与FrameLayout

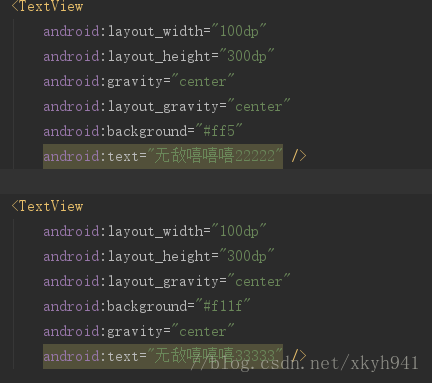

子空间直接添加如同framelayout 相同如要如图效果唯一要求子空间必须位于父控件中心且宽高等大小为了方便扩展而做如有其他需求可自行更改（注所有子控件最好添加上背景由于绘制机制和动画原因没有背景会有部分重贴）内部子view 可为任意ViewGroup 。弱使用过程中遇见任何BUG 欢迎提出。

三实现原理

实现原理由Camera 与Maxtrix 组合修改View的绘制而得具体Camera 与Maxtrix 的变换过程请自行搜索。在此不班门弄斧。

具体修改有

@Override
protected void dispatchDraw(Canvas canvas) {
 int indexleft = getWidth() / 2;//中间显示视图 ----左边的位置
 int postTranslateX = rotationX * childWith / 2 / rotation;//设-----定边移动 距离
 //定点 又称顶点
 // chilDrawforCamera(canvas, postTranslateX, indexleft, 3);//预绘制 的 县绘制 防止遮挡
 for (int i = 0; i < 4; i++)
 chilDrawforCamera(canvas, postTranslateX, indexleft, i);
 if (!isTouch)
 handler.sendEmptyMessageDelayed(1, 100);
}

重新编写 dispathDraw() 从而达到不必要去修改子view的内容而添加扩展性

具体变换包括

private void chilDrawforCamera(Canvas canvas, int postTranslateX, int indexleft, int i) {
 canvas.save();
 mCamera.save();
 mMaxtrix.reset();
 mCamera.translate(postTranslateX, 0, 0);
 mCamera.rotateY(rotationX);
 mCamera.translate(postTranslateX, 0, 0);
 if (postTranslateX == 0) {
 if (isright)
 setCameraChange(childWith, rotation, i);
 else
 setCameraChange(-childWith, -rotation, i);
 } else if (postTranslateX > 0) {
 setCameraChange(childWith, rotation, i);
 } else if (postTranslateX < 0) {
 setCameraChange(-childWith, -rotation, i);
 }
 mCamera.getMatrix(mMaxtrix);
 mCamera.restore();
 mMaxtrix.preTranslate(-indexleft, -getHeight() / 2);//指定在 屏幕上 运行的棱 是哪一条
 mMaxtrix.postTranslate(indexleft, getHeight() / 2);//运行路径
 canvas.concat(mMaxtrix);
 //绘制
 View childAt = getChildAt((swithView(i) + 2 * getChildCount()) % getChildCount());
 drawChild(canvas, childAt, 0);
 canvas.restore();
}

指定需要绘制的子view 先后顺序以及哪些子view

private int swithView(int i) {
 int k = 0;
 switch (i) {
 case 0:
 if (isright)
 k = index - 2;
 else
 k = index + 2;
 break;
 case 1:
 if (isright)
 k = index + 1;
 else
 k = index - 1;
 break;
 case 2:
 if (isright)
 k = index - 1;
 else
 k = index + 1;
 break;
 case 3:
 k = index;
 break;
 }
 return k;

具体的网上其他类似效果到底有什么不同于优势在此不多做描述实现方式上有哪些不同嗯下次有空再细说（由于需要大量图文描述 3D的变换过程才讲的清楚，有些间隔的时间也稍长只记得大概的思路过程）。

private void setCameraChange(int translate, int roat, int i) {
 switch (i) {
 case 0:
 //预绘制 的VIEW
 mCamera.translate(-translate / 2, 0, 0);
 mCamera.rotateY(-roat);
 mCamera.translate(-translate / 2, 0, 0);
 mCamera.translate(-translate / 2, 0, 0);
 mCamera.rotateY(-roat);
 mCamera.translate(-translate / 2, 0, 0);
 break;
 //当前位置两侧的View
 case 1:
 mCamera.translate(translate / 2, 0, 0);
 mCamera.rotateY(roat);
 mCamera.translate(translate / 2, 0, 0);
 break;
 case 2:
 mCamera.translate(-translate / 2, 0, 0);
 mCamera.rotateY(-roat);
 mCamera.translate(-translate / 2, 0, 0);
 break;
 //最后绘制 当前显示位置 防止 被遮挡
 case 3:
 mCamera.rotateY(0);
 break;
 }
}

其他剩下的就是 index 选中切换以及滑动内容和分发修改等。demo下载有分的相关小伙伴就下载提供一些没有的就github 下载吧。

整个类复制也可以

package com.burning.foethedog;
import android.content.Context;
import android.graphics.Camera;
import android.graphics.Canvas;
import android.graphics.Matrix;
import android.os.Handler;
import android.os.Message;
import android.util.AttributeSet;
import android.view.MotionEvent;
import android.view.View;
import android.widget.FrameLayout;
/**
 * Created by burning on 2017/5/2.
 * When I wrote this, only God and I understood what I was doing
 * Now, God only knows
 * -------------------------//┏┓　　　┏┓
 * -------------------------//┏┛┻━━━┛┻┓
 * -------------------------//┃　　　　　　　┃
 * -------------------------//┃　　　━　　　┃
 * -------------------------//┃　┳┛　┗┳　┃
 * -------------------------//┃　　　　　　　┃
 * -------------------------//┃　　　┻　　　┃
 * -------------------------//┃　　　　　　　┃
 * -------------------------//┗━┓　　　┏━┛
 * -------------------------//┃　　　┃ 神兽保佑
 * -------------------------//┃　　　┃ 代码无BUG！
 * -------------------------//┃　　　┗━━━┓
 * -------------------------//┃　　　　　　　┣┓
 * -------------------------//┃　　　　　　　┏┛
 * -------------------------//┗┓┓┏━┳┓┏┛
 * -------------------------// ┃┫┫　┃┫┫
 * -------------------------// ┗┻┛　┗┻┛
 */
public class Rota3DSwithView extends FrameLayout {
 Camera mCamera;
 Matrix mMaxtrix;
 public Rota3DSwithView(Context context) {
 super(context);
 initRoat3D();
 }
 private void initRoat3D() {
 mCamera = new Camera();
 mMaxtrix = new Matrix();
 setWillNotDraw(false);
 }
 public Rota3DSwithView(Context context, AttributeSet attrs) {
 super(context, attrs);
 initRoat3D();
 }
 public Rota3DSwithView(Context context, AttributeSet attrs, int defStyleAttr) {
 super(context, attrs, defStyleAttr);
 initRoat3D();
 }
 public Rota3DSwithView(Context context, AttributeSet attrs, int defStyleAttr, int defStyleRes) {
 super(context, attrs, defStyleAttr, defStyleRes);
 initRoat3D();
 }
 int childWith;
 @Override
 protected void onLayout(boolean changed, int left, int top, int right, int bottom) {
 childWith = getChildAt(0).getMeasuredWidth();
 super.onLayout(changed, left, top, right, bottom);
 }
 //摄像机 为点光源 正真的直角 反而看起来 并不是直角
 static int rotation = 60;// 设定外角
 int rotationX = 00;
 int index = 0;
 @Override
 protected void dispatchDraw(Canvas canvas) {
 int indexleft = getWidth() / 2;//中间显示视图 ----左边的位置
 int postTranslateX = rotationX * childWith / 2 / rotation;//设-----定边移动 距离
 //定点 又称顶点
 // chilDrawforCamera(canvas, postTranslateX, indexleft, 3);//预绘制 的 县绘制 防止遮挡
 for (int i = 0; i < 4; i++)
 chilDrawforCamera(canvas, postTranslateX, indexleft, i);
 if (!isTouch)
 handler.sendEmptyMessageDelayed(1, 100);
 }
 private void setCameraChange(int translate, int roat, int i) {
 switch (i) {
 case 0:
 //预绘制 的VIEW
 mCamera.translate(-translate / 2, 0, 0);
 mCamera.rotateY(-roat);
 mCamera.translate(-translate / 2, 0, 0);
 mCamera.translate(-translate / 2, 0, 0);
 mCamera.rotateY(-roat);
 mCamera.translate(-translate / 2, 0, 0);
 break;
 //当前位置两侧的View
 case 1:
 mCamera.translate(translate / 2, 0, 0);
 mCamera.rotateY(roat);
 mCamera.translate(translate / 2, 0, 0);
 break;
 case 2:
 mCamera.translate(-translate / 2, 0, 0);
 mCamera.rotateY(-roat);
 mCamera.translate(-translate / 2, 0, 0);
 break;
 //最后绘制 当前显示位置 防止 被遮挡
 case 3:
 mCamera.rotateY(0);
 break;
 }
 }
 boolean isright = false;
 Handler handler = new Handler() {
 @Override
 public void handleMessage(Message msg) {
 switch (msg.what) {
 case 1:
  if (isTouch)
  return;
  if (isright)
  rotationX++;
  else
  rotationX--;
  if (Math.abs(rotationX) == rotation) {
  rotationX = 0;
  index = index % getChildCount();
  if (isright)
  index--;
  else
  index++;
  }
  Rota3DSwithView.this.invalidate();
  break;
 }
 }
 };
 private void chilDrawforCamera(Canvas canvas, int postTranslateX, int indexleft, int i) {
 canvas.save();
 mCamera.save();
 mMaxtrix.reset();
 mCamera.translate(postTranslateX, 0, 0);
 mCamera.rotateY(rotationX);
 mCamera.translate(postTranslateX, 0, 0);
 if (postTranslateX == 0) {
 if (isright)
 setCameraChange(childWith, rotation, i);
 else
 setCameraChange(-childWith, -rotation, i);
 } else if (postTranslateX > 0) {
 setCameraChange(childWith, rotation, i);
 } else if (postTranslateX < 0) {
 setCameraChange(-childWith, -rotation, i);
 }
 mCamera.getMatrix(mMaxtrix);
 mCamera.restore();
 mMaxtrix.preTranslate(-indexleft, -getHeight() / 2);//指定在 屏幕上 运行的棱 是哪一条
 mMaxtrix.postTranslate(indexleft, getHeight() / 2);//运行路径
 canvas.concat(mMaxtrix);
 //绘制
 View childAt = getChildAt((swithView(i) + 2 * getChildCount()) % getChildCount());
 drawChild(canvas, childAt, 0);
 canvas.restore();
 }
 private int swithView(int i) {
 int k = 0;
 switch (i) {
 case 0:
 if (isright)
  k = index - 2;
 else
  k = index + 2;
 break;
 case 1:
 if (isright)
  k = index + 1;
 else
  k = index - 1;
 break;
 case 2:
 if (isright)
  k = index - 1;
 else
  k = index + 1;
 break;
 case 3:
 k = index;
 break;
 }
 return k;
 }
 boolean isTouch = false;
 int downX = 0;
 public boolean dispatchTouchEvent(MotionEvent event) {
 //这里我们就 就只分发给当前index子View
 isTouch = event.getAction() == MotionEvent.ACTION_MOVE;
 if (!onInterceptTouchEvent(event)) {
 index = index % getChildCount();
 return getChildAt((index + getChildCount()) % getChildCount()).dispatchTouchEvent(event);
 }
 return super.dispatchTouchEvent(event);
 }
 int thisRx = 0;
 int thisindex;
 @Override
 public boolean onInterceptTouchEvent(MotionEvent event) {
 switch (event.getAction()) {
 case MotionEvent.ACTION_DOWN:
 downX = (int) event.getX();
 thisindex = index;
 thisRx = rotationX;
 break;
 case MotionEvent.ACTION_MOVE:
 if (Math.abs(event.getX() - downX) > 50) {
  return true /*onTouchEvent(event)*/;
 }
 break;
 }
 return false;
 }
 @Override
 public boolean onTouchEvent(MotionEvent event) {
 int moveX = 0;
 switch (event.getAction()) {
 case MotionEvent.ACTION_DOWN:
 downX = (int) event.getX();
 break;
 case MotionEvent.ACTION_MOVE:
 handler.removeCallbacksAndMessages(null);
 // isTouch = true;
 moveX = (int) event.getX() - downX;
 int moveRx = thisRx + moveX * rotation * 2 / (getWidth() + 100);
 isright = (moveRx > 0) ? true : false;
 int addindex = moveRx / rotation;
 index = thisindex - addindex;
 rotationX = moveRx % rotation;
 System.out.println("===thisRx===" + thisRx + "===moveRx===" + moveRx + "=========addindex=" + addindex);
 Rota3DSwithView.this.invalidate();
 break;
 case MotionEvent.ACTION_UP:
 System.out.println("===ACTION_UP===");
 // isTouch = false;
 handler.removeCallbacksAndMessages(null);
 Rota3DSwithView.this.invalidate();
 break;
 }
 return true;
 }
 public void destory() {
 handler.removeCallbacksAndMessages(null);
 handler = null;
 }
}

附上demo地址

github下载地址

如有疑问可私信交流^_^
