概述

最近项目里涉及到自定义View的东西还是挺多的，所以打算在自定义View上多花点时间，也顺便分享给大家。

先总结下自定义View的步骤：
1、自定义View的属性
2、在View的构造方法中获得我们自定义的属性
[3、重写onMeasure]
4、重写onDraw

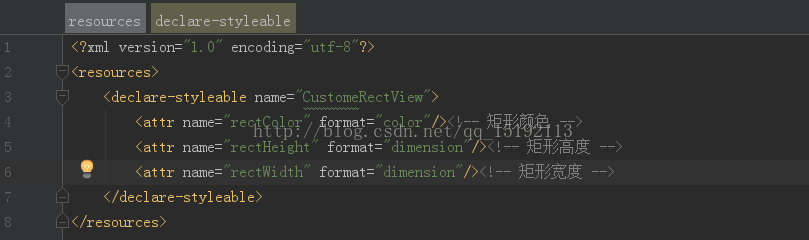

1.首先在我们的res/values/目录下建立一个attrs.xml文件，然后在里面声明我们我们需要的自定义属性

我们定义了矩形的颜色，矩形的高度，矩形的宽度3个属性，format是指该属性的取值类型:
一共有：string,color,demension,integer,enum,reference,float,boolean,fraction,flag;
不太明白的可以google一下

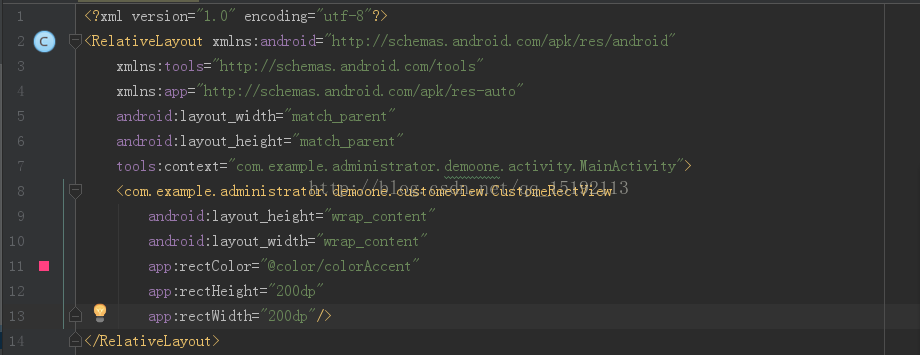

然后在布局中声明我们的自定义View

需要引入xmls:app="http://schemas.android.com/apk/res-auto"这样就会自动查找我们的自定义属性，也可以采用另外一种引入方式，xmlns:app="http://schemas.android.com/apk/res/com.example.administrator.demoone.customeview.CustomeRectView"
我们的命名空间，后面的包路径指的是项目的package

2.在View的构造方法里获取我们的自定义属性

public class CustomeRectView extends View {
 private Paint mPiant;//定义画笔对象
 private int rectColor;//矩形的颜色
 private int rectHeight;//矩形的高度
 private int rectWidth;//矩形的宽度
 public CustomeRectView(Context context) {
  this(context, null);
 }
 public CustomeRectView(Context context, @Nullable AttributeSet attrs) {
  this(context, attrs, 0);
 }
 public CustomeRectView(Context context, @Nullable AttributeSet attrs, int defStyleAttr) {
  super(context, attrs, defStyleAttr);
  /**
   * 获取我们自定义的属性
   */
  TypedArray array = context.obtainStyledAttributes(attrs, R.styleable.CustomeRectView, defStyleAttr, 0);
  int arrayCount = array.getIndexCount();
  for (int i = 0; i < arrayCount; i++) {
   int index = array.getIndex(i);
   switch (index) {
    case R.styleable.CustomeRectView_rectColor:
     //getColor(int index，int defaultValue)
     rectColor=array.getColor(R.styleable.CustomeRectView_rectColor, Color.BLACK);
     break;
    case R.styleable.CustomeRectView_rectHeight:
     /**
      * 获取dimension值得时候会有3个不同的方法getDimension()、getDimensionPixelSize()和getDimenPixelOffset()
      * 结果值都是将资源文件中定义的dip值乘以屏幕密度,即rectHeight*屏幕密度，只是getDimension()返回的是float，
      * 其余两个返回的是int, 其中getDimensionPixelSize()返回的是实际数值的四舍五入,
      * 而getDimensionPixelOffset返回的是实际数值去掉后面的小数点;
      */
     rectHeight=array.getDimensionPixelOffset(R.styleable.CustomeRectView_rectHeight,200);
     break;
    case R.styleable.CustomeRectView_rectWidth:
     rectWidth=array.getDimensionPixelOffset(R.styleable.CustomeRectView_rectWidth,200);
     break;
   }
  }
  array.recycle();
 }
}

我们重写了3个构造方法，默认的布局文件调用的是两个参数的构造方法，所以记得让所有的构造调用我们的三个参数的构造，我们在三个参数的构造中获得自定义属性。

3.重写OnDraw，调用系统的onMeasure

@Override
protected void onDraw(Canvas canvas) {
 super.onDraw(canvas);
 mPiant=new Paint();
 mPiant.setColor(rectColor);//设置画笔的颜色
 mPiant.setStyle(Paint.Style.FILL);//设置画笔的样式
 mPiant.setAntiAlias(true);//去除锯齿
 /**
  * Draw the specified Rect using the specified paint. The rectangle will
  * be filled or framed based on the Style in the paint.
  *
  * @param left The left side of the rectangle to be drawn
  * @param top The top side of the rectangle to be drawn
  * @param right The right side of the rectangle to be drawn
  * @param bottom The bottom side of the rectangle to be drawn
  * @param paint The paint used to draw the rect
  */
 canvas.drawRect(0,0,getWidth(),getHeight(),mPiant);
}

@Override
protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
 super.onMeasure(widthMeasureSpec, heightMeasureSpec);
}

此时的效果是：

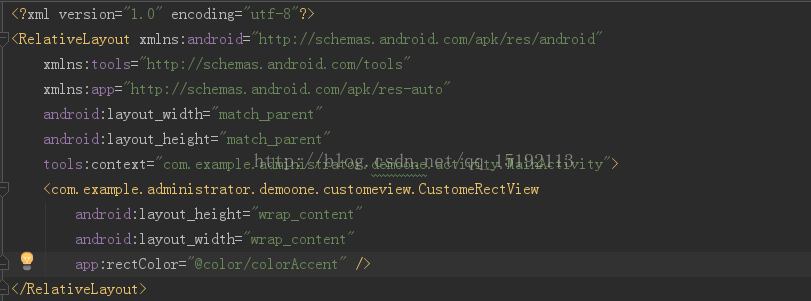

但是此时如果我们把布局文件的宽和高写成wrap_content，去掉我们自定义的宽高属性

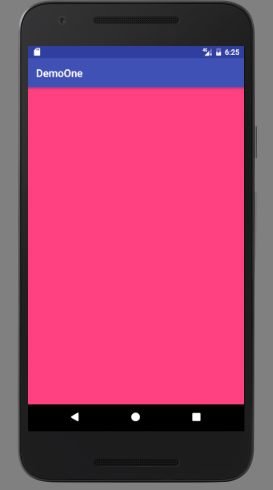

运行效果如下

系统帮我们测量的高度和宽度都是MATCH_PARNET，当我们设置明确的宽度和高度时，系统帮我们测量的结果就是我们设置的结果，当我们设置为WRAP_CONTENT,或者MATCH_PARENT系统帮我们测量的结果就是MATCH_PARENT的长度。

所以，当设置了WRAP_CONTENT时，我们需要自己进行测量，即重写onMesure方法”：
重写之前先了解MeasureSpec的specMode,一共三种类型：
EXACTLY：一般是设置了明确的值或者是MATCH_PARENT
AT_MOST：表示子布局限制在一个最大值内，一般为WARP_CONTENT
UNSPECIFIED：表示子布局想要多大就多大，很少使用

@Override
 protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
  super.onMeasure(widthMeasureSpec, heightMeasureSpec);
  int widthMode=MeasureSpec.getMode(widthMeasureSpec);
  int widthSize=MeasureSpec.getSize(widthMeasureSpec);
  int heightMode=MeasureSpec.getMode(heightMeasureSpec);
  int heightSize=MeasureSpec.getSize(heightMeasureSpec);
  int width;
  int height;

  //如果设置了明确的大小
  if(widthMode==MeasureSpec.EXACTLY){
   width=widthSize;
  }else{
   //设置宽
   width=dpToPx(getContext(),200);
  }

  if(heightMode==MeasureSpec.EXACTLY){
  height=heightSize;
  }else{
  //设置高
   height=dpToPx(getContext(),200);
  }

  setMeasuredDimension(width,height);
 }

 /**
 * 根据手机的分辨率从 dp 的单位 转成为 px(像素)
 */
 public int dpToPx(Context context, float dpValue){
  final float scale=context.getResources().getDisplayMetrics().density;
  return (int)(dpValue*scale+0.5f);
 }

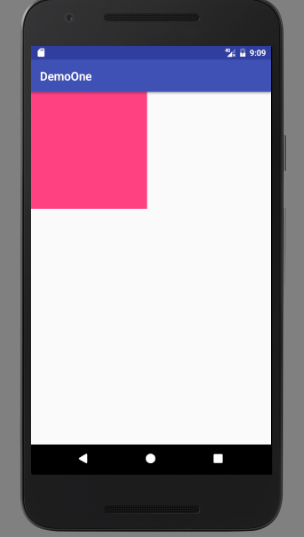

此时的效果如下，就和我们在布局文件里设置的一样了
