Android用ActionBar高仿微信主界面的实例代码

178 阅读 0 评论 118 点赞

我是靠谱客的博主活力铃铛，最近开发中收集的这篇文章主要介绍Android用ActionBar高仿微信主界面的实例代码，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

经过前面两篇文章的学习，我想大家对ActionBar都已经有一个相对较为深刻的理解了。唯一欠缺的是，前面我们都只是学习了理论知识而已，虽然知识点已经掌握了，但是真正投入到项目实战当中时会不会掉链子还很难说。那么不用担心，本篇文章我就将带领大家一起进入ActionBar的应用实战，将理论和实践完美结合到一起。

如果你还没有看过我的前两篇文章，建议先去阅读一下 Android ActionBar完全解析使用官方推荐的最佳导航栏(上)和 Android ActionBar完全解析使用官方推荐的最佳导航栏(下)。

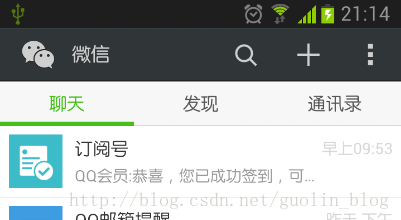

相信大家都会认定微信是在手机上最火的应用程序了，几乎每个人的手机上都有安装它。微信除了功能非常强大之外，界面也是做得相当美观，它的ActionBar让人看着有一种赏心悦目的感觉，如下图所示：

作为手机应用程序中的技术标杆，我们自然应该多多向微信学习，那么今天实战的主题，就是模仿微信主界面的实现。

首先新建一个Android项目，起名叫作WeChatSample。既然是要实现ActionBar，那么第一步当然就是编辑menu目录下的main.xml文件了，代码如下所示：

<menu xmlns:android="http://schemas.android.com/apk/res/android"
 xmlns:tools="http://schemas.android.com/tools"
 tools:context="com.example.wechatsample.MainActivity" >
 <item
 android:id="@+id/action_search"
 android:actionViewClass="android.widget.SearchView"
 android:icon="@drawable/actionbar_search_icon"
 android:showAsAction="ifRoom|collapseActionView"
 android:title="@string/action_search"/>
 <item
 android:id="@+id/action_plus"
 android:actionProviderClass="com.example.wechatsample.PlusActionProvider"
 android:icon="@drawable/actionbar_add_icon"
 android:showAsAction="ifRoom"
 android:title="@string/action_plus"/>
 <item
 android:id="@+id/action_album"
 android:icon="@drawable/ofm_photo_icon"
 android:title="@string/action_album"/>
 <item
 android:id="@+id/action_collection"
 android:icon="@drawable/ofm_collect_icon"
 android:title="@string/action_collection"/>
 <item
 android:id="@+id/action_card"
 android:icon="@drawable/ofm_card_icon"
 android:title="@string/action_card"/>
 <item
 android:id="@+id/action_settings"
 android:icon="@drawable/ofm_setting_icon"
 android:title="@string/action_settings"/>
 <item
 android:id="@+id/action_feed"
 android:icon="@drawable/ofm_feedback_icon"
 android:title="@string/action_feed"/>
</menu>

这个文件中每个属性的含义我在前两篇文章中都有讲解过，这里就不再重复说明了。需要注意的是，<item>标签中指定的icon图标都是我事先准备好的，指定的title文字都是定义在string.xml中的，最后我会把源码附上，大家可以在源码中找到这些图标和文字。

观察上面的main.xml，你会发现里面有一个自定义的Action Provider，叫作PlusActionProvider。这个主要是用于模拟微信中那个加号的子菜单的，下面我们就来实现这个类：

public class PlusActionProvider extends ActionProvider {
 private Context context;
 public PlusActionProvider(Context context) {
 super(context);
 this.context = context;
 }
 @Override
 public View onCreateActionView() {
 return null;
 }
 @Override
 public void onPrepareSubMenu(SubMenu subMenu) {
 subMenu.clear();
 subMenu.add(context.getString(R.string.plus_group_chat))
 .setIcon(R.drawable.ofm_group_chat_icon)
 .setOnMenuItemClickListener(new OnMenuItemClickListener() {
  @Override
  public boolean onMenuItemClick(MenuItem item) {
  return true;
  }
 });
 subMenu.add(context.getString(R.string.plus_add_friend))
 .setIcon(R.drawable.ofm_add_icon)
 .setOnMenuItemClickListener(new OnMenuItemClickListener() {
  @Override
  public boolean onMenuItemClick(MenuItem item) {
  return false;
  }
 });
 subMenu.add(context.getString(R.string.plus_video_chat))
 .setIcon(R.drawable.ofm_video_icon)
 .setOnMenuItemClickListener(new OnMenuItemClickListener() {
  @Override
  public boolean onMenuItemClick(MenuItem item) {
  return false;
  }
 });
 subMenu.add(context.getString(R.string.plus_scan))
 .setIcon(R.drawable.ofm_qrcode_icon)
 .setOnMenuItemClickListener(new OnMenuItemClickListener() {
  @Override
  public boolean onMenuItemClick(MenuItem item) {
  return false;
  }
 });
 subMenu.add(context.getString(R.string.plus_take_photo))
 .setIcon(R.drawable.ofm_camera_icon)
 .setOnMenuItemClickListener(new OnMenuItemClickListener() {
  @Override
  public boolean onMenuItemClick(MenuItem item) {
  return false;
  }
 });
 }
 @Override
 public boolean hasSubMenu() {
 return true;
 }
}

自定义Action Provider的方法我也已经在上一篇文章中介绍过了，相信你看这个类的时候应该感觉非常简单易懂。这里我们在PlusActionProvider中定义了五个子菜单，每个子菜单中都指定了一个标题和一个图标，分别就对应了微信中的那五个子菜单。另外，这里虽然给每个子菜单都定义了一个点击事件，但是点击件事里面的实现都是空的，因为我们本篇文章只是模仿微信的界面实现而已，功能就不谈啦。

接着修改MainActivity中的代码，如下所示：

public class MainActivity extends Activity {
 @Override
 protected void onCreate(Bundle savedInstanceState) {
 super.onCreate(savedInstanceState);
 setContentView(R.layout.activity_main);
 setOverflowShowingAlways();
 }
 @Override
 public boolean onCreateOptionsMenu(Menu menu) {
 getMenuInflater().inflate(R.menu.main, menu);
 return true;
 }
 @Override
 public boolean onMenuOpened(int featureId, Menu menu) {
 if (featureId == Window.FEATURE_ACTION_BAR && menu != null) {
 if (menu.getClass().getSimpleName().equals("MenuBuilder")) {
 try {
  Method m = menu.getClass().getDeclaredMethod(
  "setOptionalIconsVisible", Boolean.TYPE);
  m.setAccessible(true);
  m.invoke(menu, true);
 } catch (Exception e) {
 }
 }
 }
 return super.onMenuOpened(featureId, menu);
 }
 private void setOverflowShowingAlways() {
 try {
 ViewConfiguration config = ViewConfiguration.get(this);
 Field menuKeyField = ViewConfiguration.class
  .getDeclaredField("sHasPermanentMenuKey");
 menuKeyField.setAccessible(true);
 menuKeyField.setBoolean(config, false);
 } catch (Exception e) {
 e.printStackTrace();
 }
 }
}

代码不长，并且全都是你熟悉的，onCreateOptionsMenu()方法中去加载main.xml文件，onMenuOpened()方法用于让隐藏在overflow当中的Action按钮的图标显示出来，而setOverflowShowingAlways()方法则是屏蔽掉物理Menu键，不然在有物理Menu键的手机上，overflow按钮会显示不出来。

现在我们已经把ActionBar的界面都实现好了，但是如果你现在运行一下会发现，效果和微信还差得比较远，因为在字体的颜色和大小等方面我们还没有进行微调，因此接下来我们还需要自定义ActionBar的样子。修改styles.xml文件，代码如下所示：

<resources xmlns:android="http://schemas.android.com/apk/res/android">
 <style name="AppBaseTheme" parent="android:Theme.Holo.Light.DarkActionBar">
 <item name="android:actionBarStyle">@style/WeChatActionBar</item>
 <item name="android:itemBackground">@drawable/actionbar_bg_selector</item>
 <item name="android:actionBarItemBackground">@drawable/actionbar_bg_selector</item>
 <item name="android:itemTextAppearance">@style/WeChatActionBarOverflow</item>
 <item name="android:actionOverflowButtonStyle">@style/WeChatActionButtonOverflow</item>
 </style>
 <style name="WeChatActionBar" parent="@android:style/Widget.Holo.ActionBar">
 <item name="android:background">#303537</item>
 <item name="android:titleTextStyle">@style/WeChatActionBarTitleText</item>
 </style>
 <style name="WeChatActionBarTitleText" parent="@android:style/TextAppearance.Holo.Widget.ActionBar.Title">
 <item name="android:textColor">#cfcfcf</item>
 <item name="android:textSize">17sp</item>
 </style>
 <style name="WeChatActionBarOverflow" parent="@android:style/Widget.ActionButton.Overflow">
 <item name="android:textSize">16sp</item>
 </style>
 <style name="WeChatActionButtonOverflow" parent="android:style/Widget.Holo.ActionButton.Overflow">
 <item name="android:src">@drawable/actionbar_more_icon</item>
 </style>
</resources>

这里我对ActionBar的背景色，标题文字颜色和大小，子菜单背景色等方便进行了调整，使得和微信的整体样式完全一致，其中用到的各种图片也是我事先放在drawable文件夹中的。自定义ActionBar样式的方法我在上一篇文章有介绍过，不熟悉的朋友可以再去参考一下。

最后，AndroidManifest.xml中还需要稍微进行一点修改，如下所示：

<application
 android:allowBackup="true"
 android:icon="@drawable/ic_launcher"
 android:label="@string/app_name"
 android:logo="@drawable/logo"
 android:theme="@style/AppTheme" >
 <activity
 android:name="com.example.wechatsample.MainActivity"
 android:icon="@drawable/logo"
 android:label="@string/app_name" >
 ......
 </activity>
</application>

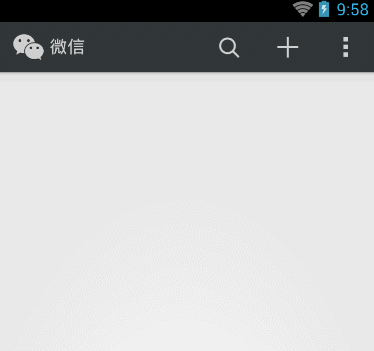

在<applicationi>标签中增加了一个logo属性，在<activity>标签中增加了一个icon属性。现在运行一下程序，效果如下图所示：

可以看到，我们的界面已经和微信非常相似了，几乎已经可以以假乱真了！哈哈，小得意一下。不过ActionBar如果可以写成这个样子，你在这一方面的技术也就基本算得上是过关了。

但是这还没有结束呢，虽说最顶部一行的ActionBar已经成功实现了，可下面的聊天、发现、通讯录这三个Tab我们还没做呢。如此高端大气上档次的功能是不能就这么放过的，因此下面我们就来探究一下如何才能实现微信那样的Tab效果。

虽说在上一篇文章当中已经讲解过如何在ActionBar当中创建Tab了，但是这里我并不准备使用它，因为它的灵活性不够强，很难做出和微信一模一样的Tab效果。而ActionBar Tab的替代品也很多，我们可以自己写，也可以使用网上现有的开源框架，PagerSlidingTabStrip这个框架就挺不错，这里简单和稳定起见，我们就直接使用它了。

PagerSlidingTabStrip是GitHub上的一个开源框架，由Andreas Stuetz编写，它可以完成和ActionBar Tab基本类似的功能，不过由于是完全开源的，我们可以随意修改其中的代码，因而扩展性非常好。

那么开始吧，首先需要将PagerSlidingTabStrip的源码下载下来，并集成到我们的项目当中，PagerSlidingTabStrip的GitHub主页

具体集成的方法相信大家都会(和SlidingMenu，Universal-Image-Loader等都是一样的)，这里我就不再赘述了。需要注意的是，PagerSlidingTabStrip原生的代码也是实现不了和微信完全一样的效果的，需要我们在其源码的基础上进行修改，不过由于PagerSlidingTabStrip的源码比较长，我就不把修改过后的代码贴上来了，大家可以随后下载WeChatSample的源码，在这里可以找到修改后的PagerSlidingTabStrip代码。

那么集成完了之后接着就需要来编写功能了，修改activity_main.xml.xml(也就是MainActivity对应的布局文件)中的代码，如下所示：

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
 xmlns:tools="http://schemas.android.com/tools"
 android:layout_width="match_parent"
 android:layout_height="match_parent" >
 <com.astuetz.PagerSlidingTabStrip
 android:id="@+id/tabs"
 android:layout_width="match_parent"
 android:layout_height="40dp" />
 <android.support.v4.view.ViewPager
 android:id="@+id/pager"
 android:layout_width="match_parent"
 android:layout_height="wrap_content"
 android:layout_below="@+id/tabs" />
</RelativeLayout>

比较简单，其中放置了两个控件，PagerSlidingTabStrip在最顶部，ViewPager在PagerSlidingTabStrip的下面。

接着创建ChatFragment、FoundFragment和ContactsFragment，分别对应着聊天、发现、通讯录这三个界面，Fragment中只需放置一个TextView用于表示这个界面即可，ChatFragment如下所示：

public class ChatFragment extends Fragment {
 @Override
 public View onCreateView(LayoutInflater inflater, ViewGroup container,
 Bundle savedInstanceState) {
 LayoutParams params = new LayoutParams(LayoutParams.MATCH_PARENT, LayoutParams.MATCH_PARENT);
 FrameLayout fl = new FrameLayout(getActivity());
 fl.setLayoutParams(params);
 DisplayMetrics dm = getResources().getDisplayMetrics();
 final int margin = (int) TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_DIP, 8, dm);
 TextView v = new TextView(getActivity());
 params.setMargins(margin, margin, margin, margin);
 v.setLayoutParams(params);
 v.setLayoutParams(params);
 v.setGravity(Gravity.CENTER);
 v.setText("聊天界面");
 v.setTextSize((int) TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_SP, 12, dm));
 fl.addView(v);
 return fl;
 }
}

FoundFragment如下所示：

public class FoundFragment extends Fragment {
 @Override
 public View onCreateView(LayoutInflater inflater, ViewGroup container,
 Bundle savedInstanceState) {
 LayoutParams params = new LayoutParams(LayoutParams.MATCH_PARENT, LayoutParams.MATCH_PARENT);
 FrameLayout fl = new FrameLayout(getActivity());
 fl.setLayoutParams(params);
 DisplayMetrics dm = getResources().getDisplayMetrics();
 final int margin = (int) TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_DIP, 8, dm);
 TextView v = new TextView(getActivity());
 params.setMargins(margin, margin, margin, margin);
 v.setLayoutParams(params);
 v.setLayoutParams(params);
 v.setGravity(Gravity.CENTER);
 v.setText("发现界面");
 v.setTextSize((int) TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_SP, 12, dm));
 fl.addView(v);
 return fl;
 }
}

ContactsFragment如下所示：

public class ContactsFragment extends Fragment {
 @Override
 public View onCreateView(LayoutInflater inflater, ViewGroup container,
 Bundle savedInstanceState) {
 LayoutParams params = new LayoutParams(LayoutParams.MATCH_PARENT, LayoutParams.MATCH_PARENT);
 FrameLayout fl = new FrameLayout(getActivity());
 fl.setLayoutParams(params);
 DisplayMetrics dm = getResources().getDisplayMetrics();
 final int margin = (int) TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_DIP, 8, dm);
 TextView v = new TextView(getActivity());
 params.setMargins(margin, margin, margin, margin);
 v.setLayoutParams(params);
 v.setLayoutParams(params);
 v.setGravity(Gravity.CENTER);
 v.setText("通讯录界面");
 v.setTextSize((int) TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_SP, 12, dm));
 fl.addView(v);
 return fl;
 }
}

最后修改MainActivity中的代码，加入PagerSlidingTabStrip的配置，如下所示：

public class MainActivity extends FragmentActivity {
 /**
 * 聊天界面的Fragment
 */
 private ChatFragment chatFragment;
 /**
 * 发现界面的Fragment
 */
 private FoundFragment foundFragment;
 /**
 * 通讯录界面的Fragment
 */
 private ContactsFragment contactsFragment;
 /**
 * PagerSlidingTabStrip的实例
 */
 private PagerSlidingTabStrip tabs;
 /**
 * 获取当前屏幕的密度
 */
 private DisplayMetrics dm;
 @Override
 protected void onCreate(Bundle savedInstanceState) {
 super.onCreate(savedInstanceState);
 setContentView(R.layout.activity_main);
 setOverflowShowingAlways();
 dm = getResources().getDisplayMetrics();
 ViewPager pager = (ViewPager) findViewById(R.id.pager);
 tabs = (PagerSlidingTabStrip) findViewById(R.id.tabs);
 pager.setAdapter(new MyPagerAdapter(getSupportFragmentManager()));
 tabs.setViewPager(pager);
 setTabsValue();
 }
 /**
 * 对PagerSlidingTabStrip的各项属性进行赋值。
 */
 private void setTabsValue() {
 // 设置Tab是自动填充满屏幕的
 tabs.setShouldExpand(true);
 // 设置Tab的分割线是透明的
 tabs.setDividerColor(Color.TRANSPARENT);
 // 设置Tab底部线的高度
 tabs.setUnderlineHeight((int) TypedValue.applyDimension(
 TypedValue.COMPLEX_UNIT_DIP, 1, dm));
 // 设置Tab Indicator的高度
 tabs.setIndicatorHeight((int) TypedValue.applyDimension(
 TypedValue.COMPLEX_UNIT_DIP, 4, dm));
 // 设置Tab标题文字的大小
 tabs.setTextSize((int) TypedValue.applyDimension(
 TypedValue.COMPLEX_UNIT_SP, 16, dm));
 // 设置Tab Indicator的颜色
 tabs.setIndicatorColor(Color.parseColor("#45c01a"));
 // 设置选中Tab文字的颜色 (这是我自定义的一个方法)
 tabs.setSelectedTextColor(Color.parseColor("#45c01a"));
 // 取消点击Tab时的背景色
 tabs.setTabBackground(0);
 }
 public class MyPagerAdapter extends FragmentPagerAdapter {
 public MyPagerAdapter(FragmentManager fm) {
 super(fm);
 }
 private final String[] titles = { "聊天", "发现", "通讯录" };
 @Override
 public CharSequence getPageTitle(int position) {
 return titles[position];
 }
 @Override
 public int getCount() {
 return titles.length;
 }
 @Override
 public Fragment getItem(int position) {
 switch (position) {
 case 0:
 if (chatFragment == null) {
  chatFragment = new ChatFragment();
 }
 return chatFragment;
 case 1:
 if (foundFragment == null) {
  foundFragment = new FoundFragment();
 }
 return foundFragment;
 case 2:
 if (contactsFragment == null) {
  contactsFragment = new ContactsFragment();
 }
 return contactsFragment;
 default:
 return null;
 }
 }
 }
 ......
}

配置也比较简单，可以看到，首先我们在onCreate()方法中分别获取了PagerSlidingTabStrip和ViewPager的实例，然后给ViewPager设置了一个Adapter，Adapter中存放了ChatFragment、FoundFragment和ContactsFragment这三个Fragment，这样就可以实现在聊天、发现、通讯录这三个界面之间滑动的效果了。

接着将ViewPager的实例设置到了PagerSlidingTabStrip中，然后调用setTabsValue()方法来对PagerSlidingTabStrip的细节进行配置，以实现和微信Tab一模一样的效果。每个属性的作用在代码中都有注释描述，这里我就不再解释了。其中有一点需要注意，setSelectedTextColor()这个方法是我自定义的，因为PagerSlidingTabStrip并不支持高亮显示选中Tab那一项的标题，而微信却有这个效果，因此我在这里对PagerSlidingTabStrip的源码进行了修改，如果你看的是原生的PagerSlidingTabStrip代码，将无法找到这个方法。

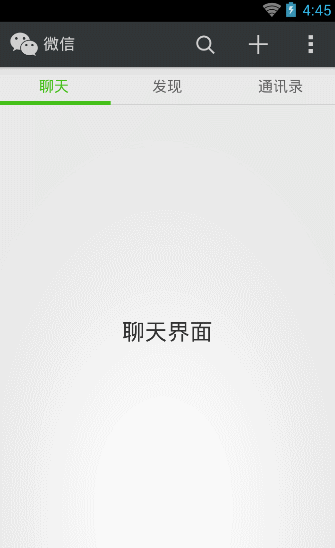

好了，到这里代码就全部都写完了，让我们运行一下看看效果吧，如下图所示：
