IOS 中CALayer绘制图片的实例详解

1
2
3
4
CGPoint position = CGPointMake(160.0, 200.0);
CGRect bounds = CGRectMake(0.0, 0.0, 150.0, 150.0);
CGFloat cornerRadius = 150.0 / 2;
CGFloat borderWidth = 2.0;

1
2
3
4
5
6
7
8
9
10
11
12
// 阴影层
CALayer *layerShadow = [[CALayer alloc] init];
layerShadow.position = position;
layerShadow.bounds = bounds;
layerShadow.cornerRadius = cornerRadius;
layerShadow.borderWidth = borderWidth;
layerShadow.borderColor = [UIColor whiteColor].CGColor;
layerShadow.shadowColor = [UIColor grayColor].CGColor;
layerShadow.shadowOffset = CGSizeMake(2.0, 1.0);
layerShadow.shadowOpacity = 1.0;
layerShadow.shadowRadius = 3.0;
[self.view.layer addSublayer:layerShadow];

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
// 容器层
CALayer *layerContant = [[CALayer alloc] init];
// 添加到父图层
[self.view.layer addSublayer:layerContant];
// 图层中心点、大小（中心点和大小构成frame）
layerContant.position = position;
layerContant.bounds = bounds;
// 图层背景颜色
layerContant.backgroundColor = [UIColor redColor].CGColor;
// 图层圆角半径
layerContant.cornerRadius = cornerRadius;
// 图层蒙版、子图层是否剪切图层边界
//  layerContant.mask = nil;
layerContant.masksToBounds = YES;
// 边框宽度、颜色
layerContant.borderWidth = borderWidth;
layerContant.borderColor = [UIColor whiteColor].CGColor;
// 阴影颜色、偏移量、透明度、形状、模糊半径
//  layerContant.shadowColor = [UIColor grayColor].CGColor;
//  layerContant.shadowOffset = CGSizeMake(2.0, 1.0);
//  layerContant.shadowOpacity = 1.0;
//  CGMutablePathRef path = CGPathCreateMutable();
//  layerContant.shadowPath = path;
//  layerContant.shadowRadius = 3.0;
// 图层透明度
layerContant.opacity = 1.0;

1
2
3
4
5
6
7
8
9
10
// 绘制图片显示方法1
// 图层形变
// 旋转（angle转换弧度：弧度=角度*M_PI/180；x上下对换、y左右对换、z先上下对换再左右对换；-1.0~1.0）
//  layerContant.transform = CATransform3DMakeRotation(M_PI, 0.0, 0.0, 0.0);
// 缩放（0.0~1.0）
//  layerContant.transform = CATransform3DMakeScale(0.8, 0.8, 0.8);
// 移动
//  layerContant.transform = CATransform3DMakeTranslation(10.0, 1.0, 1.0);
// 显示内容
 [layerContant setContents:[UIImage imageNamed:@"header"].CGImage];

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
layerContant.delegate = self;
[layerContant setNeedsDisplay];

- (void)drawLayer:(CALayer *)layer inContext:(CGContextRef)ctx
{
  // 绘图
  CGContextSaveGState(ctx);
  // 图形上下文形变，避免图片倒立显示
  CGContextScaleCTM(ctx, 1.0, -1.0);
  CGContextTranslateCTM(ctx, 0.0, -150.0);
  // 图片
  UIImage *image = [UIImage imageNamed:@"header"];
  CGContextDrawImage(ctx, CGRectMake(0.0, 0.0, 150.0, 150.0), image.CGImage);
  CGContextRestoreGState(cox);
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40

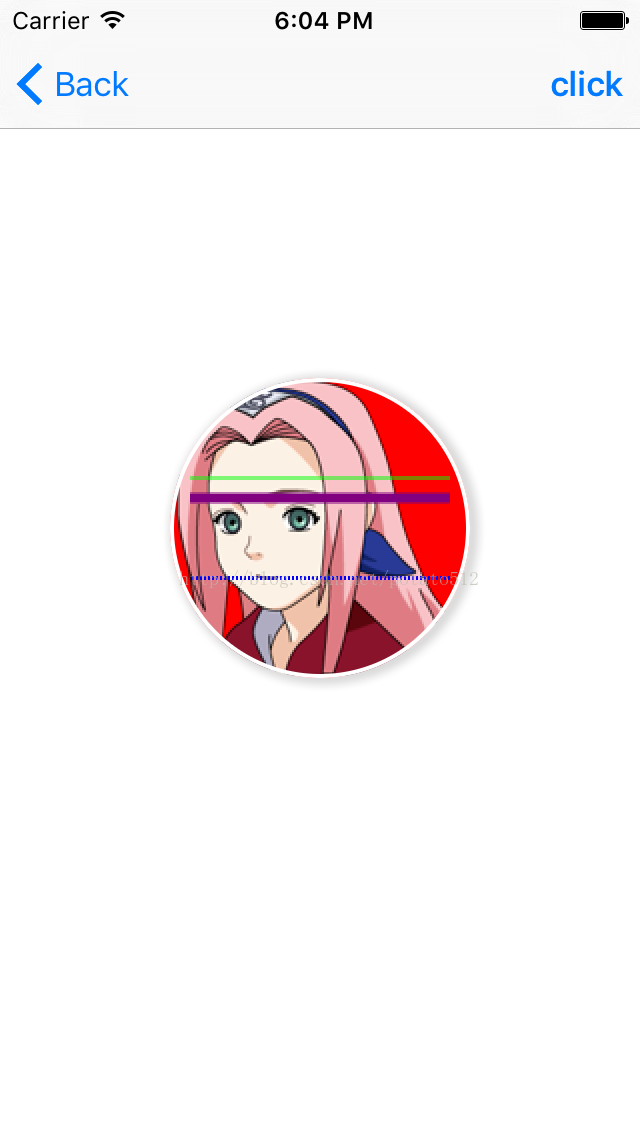

// 绘制实线、虚线
- (void)drawLayer:(CALayer *)layer inContext:(CGContextRef)ctx
{
  // 绘实线
  // 线条宽
  CGContextSetLineWidth(ctx, 1.0);
  // 线条颜色
//  CGContextSetRGBStrokeColor(ctx, 1.0, 0.0, 0.0, 1.0);
  CGContextSetStrokeColorWithColor(ctx, [UIColor greenColor].CGColor);
  // 方法1
  // 坐标点数组
  CGPoint aPoints[2];
  aPoints[0] = CGPointMake(10.0, 50.0);
  aPoints[1] = CGPointMake(140.0, 50.0);
  // 添加线 points[]坐标数组，和count大小
  CGContextAddLines(ctx, aPoints, 2);
  // 根据坐标绘制路径
  CGContextDrawPath(ctx, kCGPathStroke);
  // 方法2
  CGContextSetLineWidth(ctx, 5.0);
  CGContextSetStrokeColorWithColor(ctx, [UIColor purpleColor].CGColor);
  CGContextMoveToPoint(ctx, 10.0, 60.0); // 起点坐标
  CGContextAddLineToPoint(ctx, 140.0, 60.0); // 终点坐标
  CGContextStrokePath(ctx); // 绘制路径

  // 绘虚线
  // 线条宽
  CGContextSetLineWidth(ctx, 2.0);
  // 线条颜色
  CGContextSetStrokeColorWithColor(ctx, [UIColor blueColor].CGColor);
  // 虚线
  CGFloat dashArray[] = {1, 1, 1, 1};
  CGContextSetLineDash(ctx, 1, dashArray, 1);
  // 起点
  CGContextMoveToPoint(ctx, 10.0, 100.0);
  // 终点
  CGContextAddLineToPoint(ctx, 140.0, 100.0);
  // 绘制路径
  CGContextStrokePath(ctx);
}

1
2
3
4
5
6
7
8
9
10
11
12
// 内存管理，避免异常crash
- (void)dealloc
{
  for (CALayer *layer in self.view.layer.sublayers)
  {
    if ([layer.delegate isEqual:self])
    {
      layer.delegate = nil;
    }
  }
  NSLog(@"%@ 被释放了~", self);
}
