概述

本文实例为大家分享了Android自定义ViewGroup实现流式布局的具体代码，供大家参考，具体内容如下

1.概述

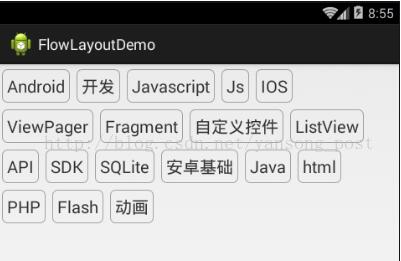

本篇给大家带来一个实例,FlowLayout,什么是FlowLayout,我们常在App 的搜索界面看到热门搜索词,就是FlowLayout,我们要实现的就是图中的效果,就是根据容器的宽,往容器里面添加元素,如果剩余的控件不足时候,自行添加到下一行,FlowLayout也叫流式布局,在开发中还是挺常用的.

2.对所有的子View进行测量

onMeasure方法的调用次数是不确定的,所以为了避免测量出错,需要把总的List集合,清空一下,一个View的绘制,需要经过onMeasure方法的测量,和onLayout方法的排版才能显示出来,在测量的方法中,我们把该ViewGroup中的所有子View遍历出来,添加到一行中的List集合中,再把一行中的所有的元素集合添加到总的集合中去,并对每个子View元素进行测量,测量的参数,我们给0,或者未指定,,如果不是一行中的第一元素,并且通过 getUsablewWidth()方法获取一行中可用的宽度,不够容纳下一元素,时就新创建一个集合,来装一行中所有元素,再把所有的子View元素全部测量完成后,我们还需要通过setMeasuredDemoetion()方法把测量出来的宽和高保存起来,保存之后可以调用getMeasureWidth获取测量之后的宽了.

protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
  allLines.clear();
  //测量容器的宽和高
  int containerMeasuredWidth = MeasureSpec.getSize(widthMeasureSpec);
  //这个集合用于保存单行
  ArrayList<View> oneLine = null;
  for (int i = 0; i < getChildCount(); i++) {
   //获取每一Chiledview
   View child = getChildAt(i);
    int UnspecifiedMeasureSpec = MeasureSpec.makeMeasureSpec(0, MeasureSpec.UNSPECIFIED);
   child.measure(UnspecifiedMeasureSpec, UnspecifiedMeasureSpec);//相当于传了一个0,0;
   //如果是第1个view就new一个新行出来,或者View大于了可用的宽度,
   if (i == 0 || child.getMeasuredWidth() > getUsablewWidth(containerMeasuredWidth, oneLine,oneLine.size())) {
    oneLine = new ArrayList<View>();
    allLines.add(oneLine);
   }
   oneLine.add(child);

  }

  int lineNumber = allLines.size();
  int allLinesHeight = getChildAt(0).getMeasuredHeight() * lineNumber;
  int verticalTotalpadding = getPaddingBottom() + getPaddingTop();
  //垂直总的spcing
  int verticalTotalSpcing = 8 * (lineNumber - 1);
  //容器的高 = 所有View的高 + 垂直方向的Padding + 垂直总的spcing
  int containerMeasureHeight = allLinesHeight + verticalTotalpadding + verticalTotalSpcing;
  setMeasuredDimension(containerMeasuredWidth, containerMeasureHeight);
 }

3.获取一行中可用的空间

获取一行中可用的宽度,需要我们传入容器的宽度,和一行元素的集合,和元素之间的间隔,,然后遍历所有的元素,通过一个变量来保存所有View测量出来宽度的总和,用容器的宽减去,子View宽度的总和减去水平方向的间隔,以及左右两边的Padding,得到一行中可用的宽度

private int getUsablewWidth(int containerMeasuredWidth, ArrayList<View> oneLine,int needSpacingCount) {
  int oneLineWidth = 0;
  for (View view : oneLine) {
   oneLineWidth += view.getMeasuredWidth();
  }
  //水平方向两边的padding
  int horizotalPadding = getPaddingLeft() + getPaddingRight();
  int horizontalTotalSpcing = horizotalPadding * needSpacingCount;
  int usablewWidth = containerMeasuredWidth - oneLineWidth - horizotalPadding - horizontalTotalSpcing;
  return usablewWidth;
 }

4.对所有的子View进行排版

还是遍历每一行中的每一个元素,对该元素执行排版方法,通过child.getMeasuredWidth();和child.getMeasuredHeight();获取测量后的View的宽和高,通过child.layout(l,t,r,b),对View进行位置的摆放,left就是上个元素的Rigth,Top,就是上一行元素的Bootom,Rigth就是Left+View自身的宽度,Bottom是Top+View自身的高度,最后,因为我们手动把TextView的宽改变了，跟测量时的宽不一样了,重新调用测量即可

protected void onLayout(boolean changed, int l, int t, int r, int b) {
  int tempRight = 0;//保存一行中上一个View的Right
  int tempBottom = 0;//保存上一行View的Bottom位置
  ///遍历第一排
  for (int row = 0; row < allLines.size(); row++) {
   ArrayList<View> oneLines = allLines.get(row);
   //计算一行中每个Veiw可以分到的平均宽度
   int totalUsableWidth= getUsablewWidth(getMeasuredWidth(), oneLines,oneLines.size()-1);
   int averageUsablewWidth = totalUsableWidth/oneLines.size();
   //遍历的是一行的内容
   for (int column = 0; column < oneLines.size(); column++) {
    View child = oneLines.get(column);
    //获取测量的宽高
    int measuredWidth = child.getMeasuredWidth();
    int measuredHeight = child.getMeasuredHeight();
    //如果是一行中的第一个View则排在第0个位置
    int left = column == 0 ? getPaddingLeft() : tempRight + 8;
    //如果是第1行Top坐标是PaddingTop的位置,否则就上一个View的bottom位置
    int top = row == 0 ? getPaddingTop() : tempBottom + 8;
    int right = left + measuredWidth ;//+ averageUsablewWidth;

    int bootom = top + measuredHeight;
    child.layout(left, top, right, bootom);
    tempRight = right;

    int WidthMeasureSpec = MeasureSpec.makeMeasureSpec(child.getWidth(), MeasureSpec.EXACTLY);
    int HeightMakeMeasureSpec = MeasureSpec.makeMeasureSpec(child.getHeight(), MeasureSpec.EXACTLY);
    child.measure(WidthMeasureSpec,HeightMakeMeasureSpec);
   }
   tempBottom = oneLines.get(0).getBottom();
  }
 }

5.Activity

public class MainActivity extends Activity {

 @Override
 protected void onCreate(Bundle savedInstanceState) {
 super.onCreate(savedInstanceState);
 FlowLayout flowLayout = new FlowLayout(this);
 flowLayout.setPadding(6, 6, 6, 6);

 for (String text : list) {
    TextView textView = new TextView(this);
    textView.setBackgroundResource(R.drawable.bg_text);
    textView.setGravity(Gravity.CENTER);
    textView.setPadding(6, 6, 6, 6);
    textView.setText(text);
    textView.setTextSize(20);
    flowLayout.addView(textView);
   }

 setContentView(flowLayout);
 }
 }

6.TextView 的背景

<shape xmlns:android="http://schemas.android.com/apk/res/android"
 android:shape="rectangle">
 <stroke android:width="1dp"
  android:color="#5000" />
 <corners android:radius="6dp"/>
</shape>

以上就是本文的全部内容，希望对大家的学习有所帮助，也希望大家多多支持靠谱客。
