android自定义组件实现仪表计数盘

136 阅读 0 评论 90 点赞

我是靠谱客的博主标致泥猴桃，最近开发中收集的这篇文章主要介绍android自定义组件实现仪表计数盘，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

前几天开发公司项目，有个地方要做一个分数的仪表盘，根据分数跑分，（设计的人估计是看到招商银行App的账号总览）

网上好像找不到类似的组件，那就只能自己开发啦。趁着空余时间，把组件进行了一些改进，并封装成依赖库，分享给大家

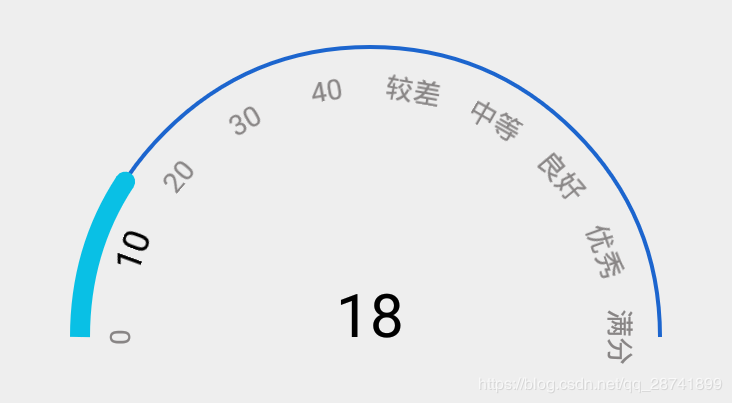

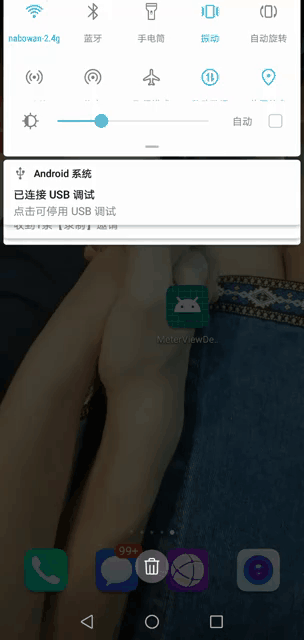

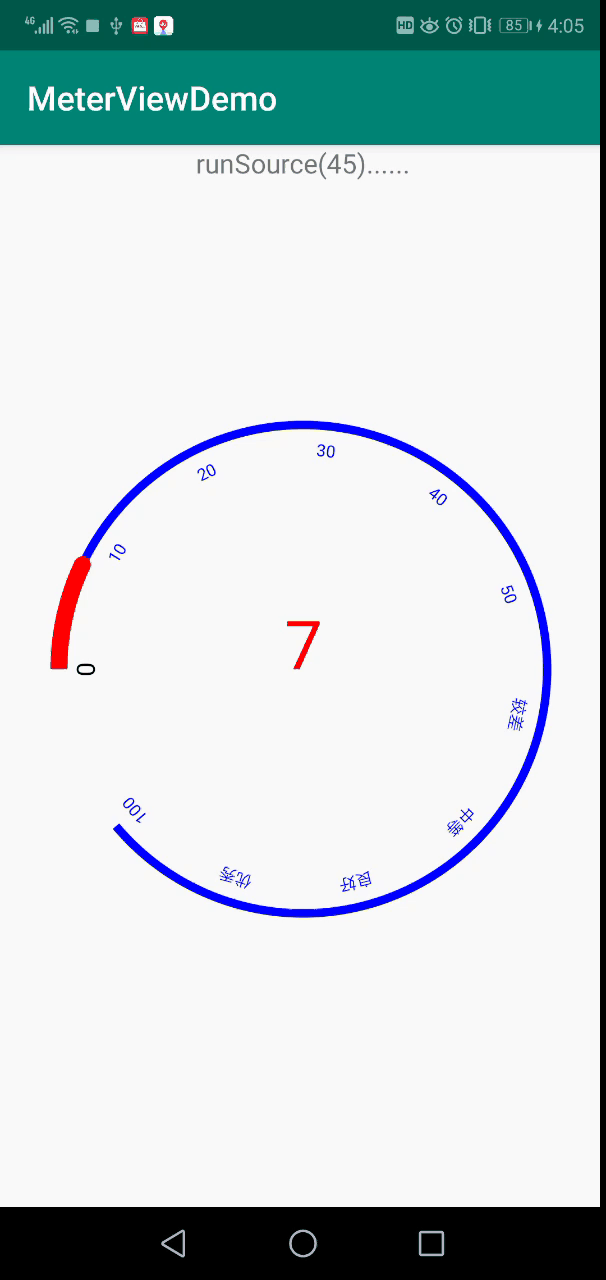

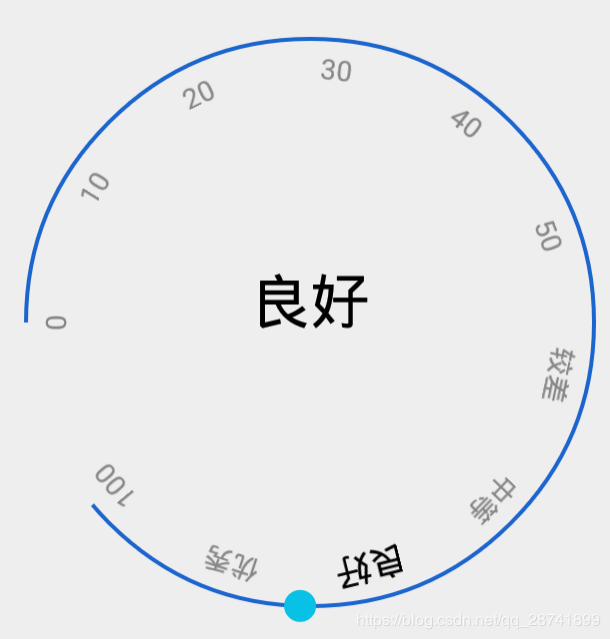

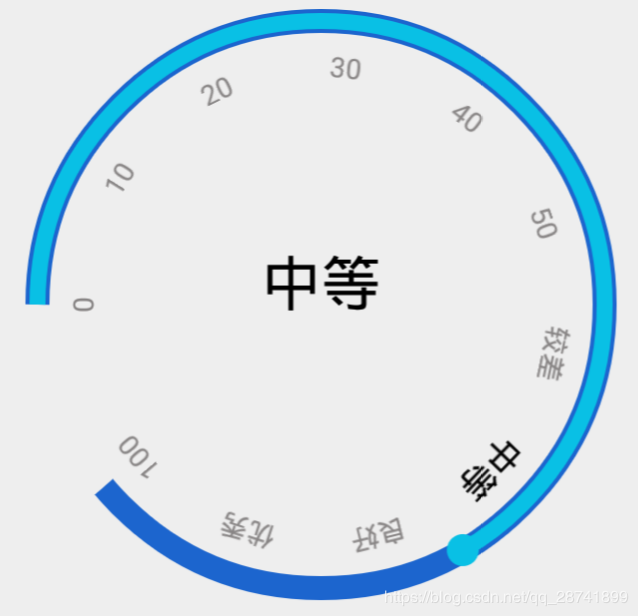

效果展示

一款颜色，文字弧度大小，仪表角度都可以自定义的组件

项目集成：MeterView

项目目录——>build.gradle

allprojects {

 repositories {

 ...

 maven { url 'https://jitpack.io' }

 }

}

app——>build.gradle

dependencies {
  ...
  implementation 'com.github.pimaryschoolstudent:MeterView:1.0.1'

}

组件使用

//添加数据
 var arrayList:ArrayList<String> = ArrayList()
 arrayList.add("0")
 arrayList.add("10")
 arrayList.add("20")
 arrayList.add("30")
 arrayList.add("40")
 arrayList.add("50")
 arrayList.add("较差")
 arrayList.add("中等")
 arrayList.add("良好")
 arrayList.add("优秀")
 arrayList.add("100")
 meter.setScaleArray(arrayList)

 //设置数据
 //颜色
 meter.getDataManager().ScaleTextColor = Color.BLUE  //底盘弧刻度文字颜色
 meter.getDataManager().DashBoardColor = Color.BLUE  //底盘弧度颜色
 meter.getDataManager().PointColor = Color.RED   //分数点颜色
 meter.getDataManager().SourceTextColor = Color.RED  //分数颜色
 meter.getDataManager().SourceCurveColor = Color.RED  //分数弧颜色
 meter.getDataManager().CheckScaleTextColor = Color.BLACK //选中分数刻度颜色

 //大小 dp2px（dp转px） px2dp（px转dp）
 meter.getDataManager().CheckScaleTextSize = meter.dp2Px(15f) //选中分数刻度文字大小
 meter.getDataManager().ScaleTextSize = meter.dp2Px(10f)  //刻度文字大小
 meter.getDataManager().SourceTextSize = meter.dp2Px(40f)  //分数文字大小

 meter.getDataManager().PointSize = meter.dp2Px(5f)    //分数点半径大小
 meter.getDataManager().SourceCurveSize = meter.dp2Px(10f)  //分数弧宽度大小
 meter.getDataManager().BoardCurveSize = meter.dp2Px(5f)  //底盘弧宽度大小

 meter.getDataManager().SourceTextInterval = meter.dp2Px(20.5f) //分数离顶部的间隔大小

 //其他设置
 meter.getDataManager().Rate = 30 //分数弧动画速率（30/s）

 meter.getDataManager().ShowSource = true //是否显示分数

 meter.getDataManager().SourceTextAlign = MeterView.SOURCE_CENTER //分数居中方式 SOURCE_CENTER（底盘居中） OURCE_START（底盘顶部） SOURCE_END （底盘底部）

//meter.getDataManager().startAngle = -180f //底盘弧开始点的角度（起点为组件最右边点，当等于-90时为组件中点）
//meter.getDataManager().sweepAngle = 180f //底盘弧角度大小

 meter.getDataManager().sourceShowType = MeterView.SOURCE_NUMBER //显示的分数类型 SOURCE_NUMBER:数字（百分制） SOURCE_SCALETEXT:刻度文字
 meter.getDataManager().meterDebug = false //打开底部矩形，方便调试和添加其他元素

 //跑分
 tv.text = "runSource(45)......"
 meter.runSource(45) //根据分数跑分（百分制，大于100则等于100）
//meter.runIndex(5) //根据数据索引跑分 （不为-1，不大于数据大小）
//meter.addIndex(2) //在当前基础上增加两个索引的分数
//meter.subtractIndex(1) //在当前基础上减少一个索引的分数
//meter.addSource(20)//在当前基础上增加20分
//meter.subtractSource(20)//在当前基础上减少20分
 thread {   //支持异步线程直接调用
  Thread.sleep(4000)
  meter.addIndex(3)
  runOnUiThread(Runnable { tv.text = "addIndex(3)......" })
  Thread.sleep(4000)
  meter.subtractIndex(1)
  runOnUiThread(Runnable { tv.text = "subtractIndex(1)......" })
  Thread.sleep(4000)
  meter.addSource(20)
  runOnUiThread(Runnable { tv.text = "addSource(20)......" })
  Thread.sleep(4000)
  meter.subtractSource(20)
  runOnUiThread(Runnable { tv.text = "subtractSource(20)......" })
  Thread.sleep(4000)
  meter.runIndex(10)
  runOnUiThread(Runnable { tv.text = "runIndex(10)......" })
 }
 //分数改变监听器
 meter.setSourceChangeListener(object :MeterView.SourceChangeListener{
  override fun CheckScaleTextChange(currentText: String) { //选中刻度文字改变
   Log.e("currentScaleText"," currentScaleText $currentText")
  }

  override fun SourceChange(source: Int,currentScaleText:String) {  //分数改变
   Log.e("meter","source $source currentScaleText $currentScaleText")
  }
 })

xml属性

app:DashBoardColor="#1C65CE" //底盘弧度颜色
app:ScaleTextColor="#888585" //底盘弧刻度文字颜色
app:SourceCurveColor="#09C0E5" //分数弧颜色
app:CheckScaleTextColor="#000" //选中分数刻度颜色
app:PointColor="#09C0E5" //分数点颜色
app:SourceTextColor="#000" //分数颜色

app:CheckScaleTextSize="18dp" //选中分数刻度文字大小
app:SourceTextSize="30dp" //分数文字大小
app:ScaleTextSize="14dp" //刻度文字大小

app:BoardCurveSize="2dp" //底盘弧宽度大小
app:SourceCurveSize="10dp" //分数弧宽度大小
app:PointSize="8dp" //分数点半径大小

app:ScaleTextInterval="0dp" //刻度离顶部的间隔大小
app:SourceTextInterval="0dp" //分数离顶部的间隔大小

app:SourceTextAlign="start" //分数居中方式 center(底盘居中)start(底盘顶部)end (底盘底部)
app:SourceShowType="number" //显示的分数类型 number:数字（百分制） scaleText:刻度文字

app:Rate="20" //分数弧动画速率（20/s）

app:StartAnglee="-180" //底盘弧开始点的角度（起点为组件最右边点，当等于-90时为组件中点）
app:SweepAnglee="320" //底盘弧角度大小

app:ShowSource="true" //是否显示分数，同下
app:ShowScaleText="true"
app:ShowCheckScaleText="true"
app:ShowPoint="true"
app:ShowSourceCurve="true"
