概述

一、介绍

Shader是绘图过程中的着色器，它有五个子类：

BitmapShader：位图渲染

LinearGradient：线性渲染

SweepGradient：梯度渲染

RadialGradient：光束渲染

ComposeShader：组合渲染

渲染模式：Shader.TileMode

Shader.TileMode.CLAMP：边缘拉伸模式，它会拉伸边缘的一个像素来填充其他区域。

Shader.TileMode.MIRROR：镜像模式，通过镜像变化来填充其他区域。需要注意的是，镜像模式先进行y轴方向的镜像操作，然后在进行x轴方向上的镜像操作。

Shader.TileMode.REPEAT：重复模式，通过复制来填充其他区域

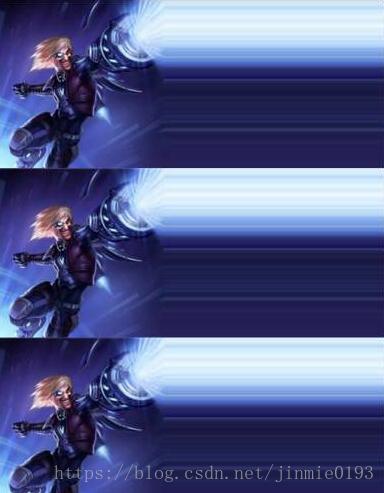

下面的图：X轴是边缘拉伸模式，Y重复模式

镜像模式：xy轴均是镜像模式

二、效果介绍：

1.BitmapShader：位图渲染

构造方法：BitmapShader (Bitmap bitmap, Shader.TileMode tileX, Shader.TileMode tileY)

参数：

bitmap：要处理的bitmap对象

tileX：在X轴处理的效果，Shader.TileMode里有三种模式：CLAMP、MIRROR和REPETA

tileY：在Y轴处理的效果，Shader.TileMode里有三种模式：CLAMP、MIRROR和REPETA

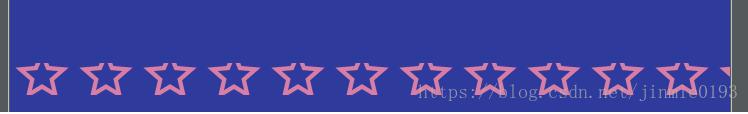

我们给画笔填充一个五角星，然后绘制一条直线

Shader shader[] = new Shader[8];
bitmap = BitmapFactory.decodeResource(getResources(),R.drawable.star);
shader[0] = new BitmapShader(bitmap,Shader.TileMode.REPEAT,Shader.TileMode.REPEAT);
Paint paint = new Paint();
paint.setStyle(Paint.Style.FILL);
paint.setStrokeWidth(32);
paint.setShader(shader[0]);

int lineHeight = 100,lineOffset = 50;
canvas.drawLine(0,lineHeight,parentWidth,100,paint);

2.LinearGradient：线性渲染

LinearGradient是颜色线性渐变的着色器。

构造函数：

LinearGradient (float x0, float y0, float x1, float y1, int color0, int color1, Shader.TileMode tile)

LinearGradient (float x0, float y0, float x1, float y1, int[] colors, float[] positions, Shader.TileMode tile)

参数：

（x0,y0）表示渐变的起点，（x1,y1）表示渐变的终点坐标，这两点都是相对于屏幕坐标系。

color0,color1分别表示起点的颜色和终点的颜色。

也传入多个颜色，和每个颜色的起始位置。

colors[]传入多个颜色值进去

positions[] 位置数组

而且当positions参数传入null时，代表颜色是均匀的填充整个渐变区域的，显得比较柔和。

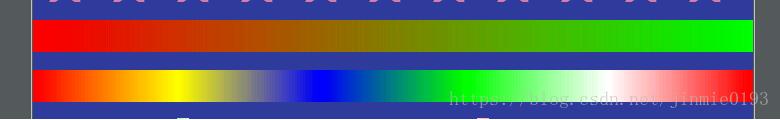

通过两个构造函数分别画两条线：

lineHeight += lineOffset;
shader[1] = new LinearGradient(0,lineHeight,parentWidth,lineHeight,Color.RED,Color.GREEN,Shader.TileMode.REPEAT);
paint.setShader(shader[1]);
canvas.drawLine(0,lineHeight,parentWidth,lineHeight,paint);

lineHeight += lineOffset;
shader[2] = new LinearGradient(0,lineHeight,parentWidth,lineHeight,GRADIENT_COLORS,null,Shader.TileMode.REPEAT);
paint.setShader(shader[2]);
canvas.drawLine(0,lineHeight,parentWidth,lineHeight,paint);

3.SweepGradient：梯度渲染

SweepGradient是梯度渐变，也称为扫描式渐变，可以实现雷达扫描效果。

构造函数：

SweepGradient(float cx, float cy, int color0, int color1)

参数：

(cx,cy)表示渐变效果的中心点，也就是雷达扫描的圆点。color0和color1表示渐变的起点色和终点色。

颜色渐变是顺时针的，从中心点的x轴正方形开始。

注意:这里构造函数并不需要TileMode,因为梯度渐变的边界相当于无限大的。

构造函数：

SweepGradient(float cx, float cy,int colors[], float positions[])

参数：

colors[]颜色数组

positions数组，该数组中每一个position对应colors数组中每个颜色在360度中的相对位置，

position取值范围为[0,1]，0和1都表示3点钟位置，0.25表示6点钟位置，0.5表示9点钟位置，0.75表示12点钟位置，

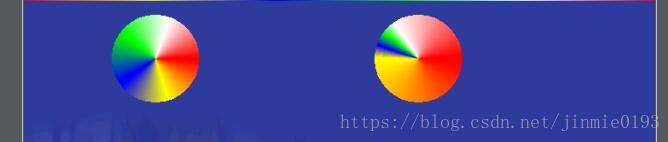

通过要个构造函数绘制两个实心圆，其中第二个圆指定positions

public static final int[] GRADIENT_COLORS = new int[]{
 Color.RED,Color.YELLOW,Color.BLUE, Color.GREEN, Color.WHITE, Color.RED };
public static final float[] GRADIENT_POSITONS = new float[]{
 0.0f,0.5f,0.55f,0.6f,0.65f,1.0f};

lineHeight += lineOffset +32;
shader[3] = new SweepGradient(150,lineHeight,GRADIENT_COLORS,null);
paint.setShader(shader[3]);
canvas.drawCircle(150,lineHeight,50,paint);


shader[4] = new SweepGradient(450,lineHeight,GRADIENT_COLORS,GRADIENT_POSITONS);
paint.setShader(shader[4]);
canvas.drawCircle(450,lineHeight,50,paint);

4.RadialGradient：光束渲染

RadialGradient:创建从中心向四周发散的辐射渐变效果，

构造函数：

RadialGradient(float centerX, float centerY, float radius, int centerColor, int edgeColor, Shader.TileMode tileMode)

参数：

centerX 圆心的X坐标

centerY 圆心的Y坐标

radius 圆的半径

centerColor 中心颜色

edgeColor 边缘颜色

构造函数：

RadialGradient(float centerX, float centerY, float radius, int[] colors, float[] stops, Shader.TileMode tileMode)

参数：

colors[]传入多个颜色值进去，这样就会用colors数组中指定的颜色值一起进行颜色线性插值。

stops数组，该数组中每一个stop对应colors数组中每个颜色在半径中的相对位置，

stop[]取值范围为[0,1]，0表示圆心位置，1表示圆周位置。如果stops数组为null，那么Android会自动为colors设置等间距的位置。

private float period = 0; //偏移量变化周期值

lineHeight += lineOffset + 150;
shader[5] = new RadialGradient(150,lineHeight,10,Color.GREEN,Color.RED,Shader.TileMode.MIRROR);
paint.setShader(shader[5]);
canvas.drawCircle(150,lineHeight,100,paint);

if ( period < 250 || period >= 650){
 period = 250;
}else {
 period += 5F;
}
shader[6] = new RadialGradient(period,lineHeight,30,GRADIENT_COLORS,null,Shader.TileMode.MIRROR);
paint.setShader(shader[6]);
canvas.drawCircle(450,lineHeight,100,paint);

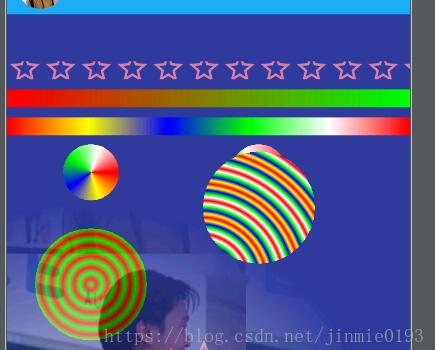

这里多指定了一个period，设置为渐变的圆心x轴坐标，这样就可以实现滚动的小球

同样也可以设置绘制的圆心跟随滚动：将圆心Y轴坐标设置为period，实现小球从上往下掉的效果

canvas.drawCircle(450,period,100,paint);

5.ComposeShader：组合渲染

ComposeShader用来组合不同的Shader,可以将两个不同的Shader组合在一起

构造函数:

ComposeShader (Shader shaderA, Shader shaderB, Xfermode mode)

ComposeShader (Shader shaderA, Shader shaderB, PorterDuff.Mode mode)

参数：

shaderA shaderB 两种渲染效果

mode 叠加效果：PorterDuff图形混合模式介绍

将bitmapShader和RadialGradient模式复合

lineHeight += lineOffset + 350;
bitmap = BitmapFactory.decodeResource(getResources(),R.mipmap.head);
shader[0] = new BitmapShader(bitmap, Shader.TileMode.REPEAT,Shader.TileMode.REPEAT);
shader[6] = new RadialGradient(150,lineHeight,550,Color.BLACK,Color.TRANSPARENT, Shader.TileMode.CLAMP);
//混合产生新的Shader.
shader[7] = new ComposeShader(shader[0],shader[6],PorterDuff.Mode.DST_IN);
paint.setShader(shader[7]);
//以新的Shader绘制一个圆。
canvas.drawCircle(150,lineHeight,550,paint);

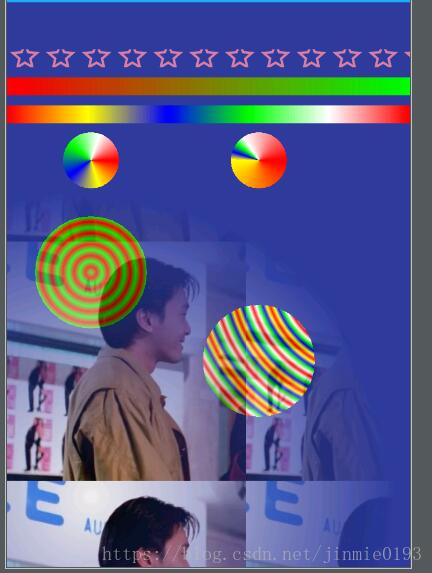

左下角的渐渐模糊的图片便是组合效果

全部代码：

//shader 画笔填充
private void my_shader(Canvas canvas){

 //Shader.TileMode是指平铺模式
 //Shader.TileMode.CLAMP是边缘拉伸模式，它会拉伸边缘的一个像素来填充其他区域。
 //Shader.TileMode.MIRROR是镜像模式，通过镜像变化来填充其他区域。需要注意的是，镜像模式先进行y轴方向的镜像操作，然后在进行x轴方向上的镜像操作。
 //Shader.TileMode.REPEAT是重复模式，通过复制来填充其他区域

 //bitmap = BitmapFactory.decodeResource(getResources(),R.mipmap.head);
 Shader shader[] = new Shader[8];
 bitmap = BitmapFactory.decodeResource(getResources(),R.drawable.star);
 shader[0] = new BitmapShader(bitmap,Shader.TileMode.REPEAT,Shader.TileMode.REPEAT);
 Paint paint = new Paint();
 paint.setStyle(Paint.Style.FILL);
 paint.setStrokeWidth(32);
 paint.setShader(shader[0]);

 int lineHeight = 100,lineOffset = 50;

 canvas.drawLine(0,lineHeight,parentWidth,100,paint);
 //canvas.drawCircle(240,240,100,paint);

 //LinearGradient是颜色线性渐变的着色器。
 //LinearGradient (float x0, float y0, float x1, float y1, int color0, int color1, Shader.TileMode tile)
 //（x0,y0）表示渐变的起点，（x1,y1）表示渐变的终点坐标，这两点都是相对于屏幕坐标系。color0,color1分别表示起点的颜色和终点的颜色。
 //LinearGradient (float x0, float y0, float x1, float y1, int[] colors, float[] positions, Shader.TileMode tile)
 //多色渐变的构造函数中，我们可以传入多个颜色，和每个颜色的占比。而且当positions参数传入null时，代表颜色是均匀的填充整个渐变区域的，显得比较柔和。
 lineHeight += lineOffset;
 shader[1] = new LinearGradient(0,lineHeight,parentWidth,lineHeight,Color.RED,Color.GREEN,Shader.TileMode.REPEAT);
 paint.setShader(shader[1]);
 canvas.drawLine(0,lineHeight,parentWidth,lineHeight,paint);

 lineHeight += lineOffset;
 shader[2] = new LinearGradient(0,lineHeight,parentWidth,lineHeight,GRADIENT_COLORS,null,Shader.TileMode.REPEAT);
 paint.setShader(shader[2]);
 canvas.drawLine(0,lineHeight,parentWidth,lineHeight,paint);

 //SweepGradient是梯度渐变，也称为扫描式渐变，效果有点类似与雷达扫描效果。
 //SweepGradient(float cx, float cy, int color0, int color1)
 // (cx,cy)表示渐变效果的中心点，也就是雷达扫描的圆点。color0和color1表示渐变的起点色和终点色。
 // 颜色渐变是顺时针的，从中心点的x轴正方形开始。
 // 注意:这里构造函数并不需要TileMode,因为梯度渐变的边界相当于无限大的。
 //SweepGradient(float cx, float cy,int colors[], float positions[])
 //colors[]颜色数组
 //positions数组，该数组中每一个position对应colors数组中每个颜色在360度中的相对位置，
 // position取值范围为[0,1]，0和1都表示3点钟位置，0.25表示6点钟位置，0.5表示9点钟位置，0.75表示12点钟位置，
 lineHeight += lineOffset +32;
 shader[3] = new SweepGradient(150,lineHeight,GRADIENT_COLORS,null);
 paint.setShader(shader[3]);
 canvas.drawCircle(150,lineHeight,50,paint);


 shader[4] = new SweepGradient(450,lineHeight,GRADIENT_COLORS,GRADIENT_POSITONS);
 paint.setShader(shader[4]);
 canvas.drawCircle(450,lineHeight,50,paint);

 //RadialGradient:创建从中心向四周发散的辐射渐变效果，其有两个构造函数：
 //RadialGradient(float centerX, float centerY, float radius, int centerColor, int edgeColor, Shader.TileMode tileMode)
 //centerX 圆心的X坐标
 //centerY 圆心的Y坐标
 //radius 圆的半径
 //centerColor 中心颜色
 //edgeColor 边缘颜色
 //RadialGradient(float centerX, float centerY, float radius, int[] colors, float[] stops, Shader.TileMode tileMode)
 //colors[]传入多个颜色值进去，这样就会用colors数组中指定的颜色值一起进行颜色线性插值。
 // stops数组，该数组中每一个stop对应colors数组中每个颜色在半径中的相对位置，
 // stop[]取值范围为[0,1]，0表示圆心位置，1表示圆周位置。如果stops数组为null，那么Android会自动为colors设置等间距的位置。
 lineHeight += lineOffset + 150;
 shader[5] = new RadialGradient(150,lineHeight,10,Color.GREEN,Color.RED,Shader.TileMode.MIRROR);
 paint.setShader(shader[5]);
 canvas.drawCircle(150,lineHeight,100,paint);

 if ( period < 250 || period >= 650){
 period = 250;
 }else {
 period += 5F;
 }
 shader[6] = new RadialGradient(period,lineHeight,30,GRADIENT_COLORS,null,Shader.TileMode.MIRROR);
 paint.setShader(shader[6]);
 canvas.drawCircle(450,period,100,paint);


 //ComposeShader用来组合不同的Shader,可以将两个不同的Shader组合在一起，它有两个构造函数:
 //ComposeShader (Shader shaderA, Shader shaderB, Xfermode mode)
 //ComposeShader (Shader shaderA, Shader shaderB, PorterDuff.Mode mode)
 lineHeight += lineOffset + 350;
 bitmap = BitmapFactory.decodeResource(getResources(),R.mipmap.head);
 shader[0] = new BitmapShader(bitmap, Shader.TileMode.REPEAT,Shader.TileMode.REPEAT);
 shader[6] = new RadialGradient(150,lineHeight,550,Color.BLACK,Color.TRANSPARENT, Shader.TileMode.CLAMP);
 //混合产生新的Shader.
 shader[7] = new ComposeShader(shader[0],shader[6],PorterDuff.Mode.DST_IN);
 paint.setShader(shader[7]);
 //以新的Shader绘制一个圆。
 canvas.drawCircle(150,lineHeight,550,paint);
}

以上这篇Android Shader着色器/渲染器的用法解析就是小编分享给大家的全部内容了，希望能给大家一个参考，也希望大家多多支持靠谱客。
