微信小程序中echarts的用法和可能遇见的坑，快来收藏避雷！！

134 阅读 0 评论 89 点赞

我是靠谱客的博主优雅树叶，这篇文章主要介绍微信小程序中echarts的用法和可能遇见的坑，快来收藏避雷！！，现在分享给大家，希望可以做个参考。

本篇文章给大家分享一些微信小程序中使用echarts的使用方法和问题总结，让大家可避坑踩雷，希望能够给大家提供帮助！

微信小程序的使用方法和一些避雷踩坑的问题，希望能够给大家提供帮助

微信小程序中使用echarts

一、下载小程序版的echarts

下载地址：https://github.com/ecomfe/echarts-for-weixin

二、使用步骤

1.引入项目依赖

将微信小程序版 echarts 从 github 上拉下来后，将文件里的 ec-canvas 文件复制一个到自己项目里，实际就是微信小程序版 echarts 的依赖文件。

【相关学习推荐：小程序开发教程】

2.引入库

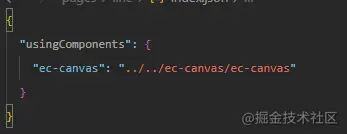

在使用的 echarts 的页面的 json 文件中引入 echarts ，引入的路径根据自己的项目结构来引入

在使用的 echarts 的页面的 js 文件中引入 echarts ，引入的路径根据自己的项目结构来引入

使用方法

wxml中使用组件<ec-canvas>，id 和 canvas-id 都可以自行命名

复制代码<view class="container">
  <ec-canvas id="mychart-dom-bar" canvas-id="mychart-bar" ec="{{ ec }}"></ec-canvas>
</view>1
2
3
<view class="container">
  <ec-canvas id="mychart-dom-bar" canvas-id="mychart-bar" ec="{{ ec }}"></ec-canvas>
</view>
登录后复制

js 代码

复制代码import * as echarts from '../../ec-canvas/echarts';

const app = getApp();

function initChart(canvas, width, height, dpr) {
  //主要是这个 echarts 的创建
  const chart = echarts.init(canvas, null, {
    width: width,
    height: height,
    devicePixelRatio: dpr // new
  });
  canvas.setChart(chart);

  // option 的配置可以根据自己的需求去 echarts 官网查看配置的属性方法
  var option = {
    backgroundColor: "#ffffff",
    series: [{
      label: {
        normal: {
          fontSize: 14
        }
      },
      type: 'pie',
      center: ['50%', '50%'],
      radius: ['20%', '40%'],
      data: [{
        value: 55,
        name: '北京'
      }, {
        value: 20,
        name: '武汉'
      }, {
        value: 10,
        name: '杭州'
      }, {
        value: 20,
        name: '广州'
      }, {
        value: 38,
        name: '上海'
      }]
    }]
  };

  chart.setOption(option);
  return chart;
}

Page({
  data: {
    ec: {
      onInit: initChart
    }
  },

  onReady() {
  }
});1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
import * as echarts from '../../ec-canvas/echarts';

const app = getApp();

function initChart(canvas, width, height, dpr) {
  //主要是这个 echarts 的创建
  const chart = echarts.init(canvas, null, {
    width: width,
    height: height,
    devicePixelRatio: dpr // new
  });
  canvas.setChart(chart);

  // option 的配置可以根据自己的需求去 echarts 官网查看配置的属性方法
  var option = {
    backgroundColor: "#ffffff",
    series: [{
      label: {
        normal: {
          fontSize: 14
        }
      },
      type: 'pie',
      center: ['50%', '50%'],
      radius: ['20%', '40%'],
      data: [{
        value: 55,
        name: '北京'
      }, {
        value: 20,
        name: '武汉'
      }, {
        value: 10,
        name: '杭州'
      }, {
        value: 20,
        name: '广州'
      }, {
        value: 38,
        name: '上海'
      }]
    }]
  };

  chart.setOption(option);
  return chart;
}

Page({
  data: {
    ec: {
      onInit: initChart
    }
  },

  onReady() {
  }
});
登录后复制

css 代码

复制代码.container{
  width: 100%;
  height: 100vw;
}
ec-canvas {
  width: 100%;
  height: 100%;
}1
2
3
4
5
6
7
8
.container{
  width: 100%;
  height: 100vw;
}
ec-canvas {
  width: 100%;
  height: 100%;
}
登录后复制

避坑踩雷

1、关于引入依赖，引入库，按照官方的使用方法使用后，echarts 图不显示的问题

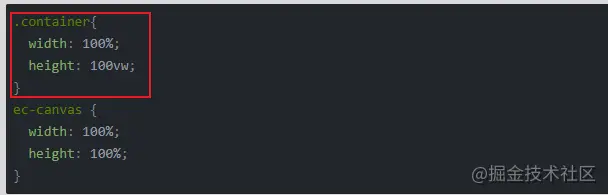

解决办法：html在使用 echarts 时，外层包裹着的 view 标签也要设置宽高（官方的方法样式里没有设置外层元素的宽高，在官方的示例中又可以显示，这就误导了很多人会掉坑）

2、关于 devicePixelRatio 的作用

可以看到官方代码里初始创建 echarts 时，代码如下图，当你设置了 devicePixelRatio 后，echarts的图表在微信开发者工具中看到的 echarts 图表像素是很差的，用手机预览的时候，是很清晰的，当把 devicePixelRatio 去掉后，微信开发者工具中看到的 echarts 图表像素变得很清晰，手机看到的是像素变差了，所以这个应该是根据设备的像素单位来适配图表的像素吧
