详解微信小程序中如何安装和引用ECharts？

198 阅读 0 评论
我是靠谱客的博主 温婉鸡，这篇文章主要介绍详解微信小程序中如何安装和引用ECharts？，现在分享给大家，希望可以做个参考。

本篇文章给大家介绍一下微信小程序中使用 npm 引入 ECharts 的方法，希望对大家有所帮助！

Apache ECharts 官方提供了在微信小程序中使用Echarts 的代码实例和 ec-canvas 组件，但是未发布 npm 包。

此项目在官方代码之上修改支持 ec-canvas 组件传入 echarts 可支持 npm 引入 echarts 或本地自定义构建后的 echarts，更符合 Web 开发体验。

并且发布 npm 包，支持小程序通过 npm 安装使用。并支持 Taro 按需引入 echarts 减小打包体积。【相关学习推荐：小程序开发教程】

安装

复制代码
1
npm install echarts-for-weixin
登录后复制
登录后复制
登录后复制

小程序引用

参考代码 tools/demo

1、首先在页面的 json 文件加入 usingComponents 配置字段

复制代码
1
2
3
4
5
{
  "usingComponents": {
    "ec-canvas": "echarts-for-weixin"
  }
}
登录后复制
登录后复制
登录后复制

2、项目根目录创建 package.json 并执行 npm install 安装依赖

复制代码
1
2
3
4
5
6
{
  "dependencies": {
    "echarts": "^5.1.2",
    "echarts-for-weixin": "^1.0.0"
  }
}
登录后复制

3、小程序开发者工具中构建 npm

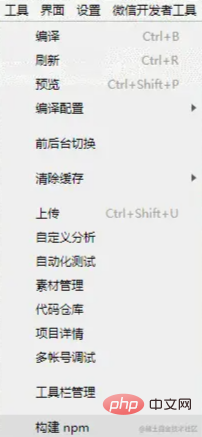

点击开发者工具中的菜单栏：工具 --> 构建 npm


4、在页面中引入 echarts，可以从 npm 引入 echarts，也可以引入本地自定义构建的 echarts 以减小体积

复制代码
1
2
import * as echarts from 'echarts' // 从 npm 引入 echarts
import * as echarts from './echarts' // 或者从本地引入自定义构建的 echarts
登录后复制
登录后复制

5、然后可以在对应页面的 wxml 中直接使用该组件

复制代码
1
2
3
<view class="container">
  <ec-canvas id="mychart-dom-bar" canvas-id="mychart-bar" echarts="{{ echarts }}" ec="{{ ec }}"></ec-canvas>
</view>
登录后复制

6、ec-canvas 的具体用法和如何初始化图表请参考 Echarts 官方小程序示例

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
import * as echarts from 'echarts'

let chart = null;

function initChart(canvas, width, height, dpr) {
  chart = echarts.init(canvas, null, {
    width: width,
    height: height,
    devicePixelRatio: dpr // new
  });
  canvas.setChart(chart);

  var option = {
    tooltip: {
      trigger: 'axis',
      axisPointer: {            // 坐标轴指示器，坐标轴触发有效
        type: 'shadow'        // 默认为直线，可选为：'line' | 'shadow'
      },
      confine: true
    },
    legend: {
      data: ['热度', '正面', '负面']
    },
    grid: {
      left: 20,
      right: 20,
      bottom: 15,
      top: 40,
      containLabel: true
    },
    xAxis: [
      {
        type: 'value',
        axisLine: {
          lineStyle: {
            color: '#999'
          }
        },
        axisLabel: {
          color: '#666'
        }
      }
    ],
    yAxis: [
      {
        type: 'category',
        axisTick: { show: false },
        data: ['汽车之家', '今日头条', '百度贴吧', '一点资讯', '微信', '微博', '知乎'],
        axisLine: {
          lineStyle: {
            color: '#999'
          }
        },
        axisLabel: {
          color: '#666'
        }
      }
    ],
    series: [
      {
        name: '热度',
        type: 'bar',
        label: {
          normal: {
            show: true,
            position: 'inside'
          }
        },
        data: [300, 270, 340, 344, 300, 320, 310],
        itemStyle: {
          // emphasis: {
          //   color: '#37a2da'
          // }
        }
      },
      {
        name: '正面',
        type: 'bar',
        stack: '总量',
        label: {
          normal: {
            show: true
          }
        },
        data: [120, 102, 141, 174, 190, 250, 220],
        itemStyle: {
          // emphasis: {
          //   color: '#32c5e9'
          // }
        }
      },
      {
        name: '负面',
        type: 'bar',
        stack: '总量',
        label: {
          normal: {
            show: true,
            position: 'left'
          }
        },
        data: [-20, -32, -21, -34, -90, -130, -110],
        itemStyle: {
          // emphasis: {
          //   color: '#67e0e3'
          // }
        }
      }
    ]
  };

  chart.setOption(option);
  return chart;
}

Page({
  data: {
    echarts,
    ec: {
      onInit: initChart
    }
  },
  onReady() {
    setTimeout(function () {
      // 获取 chart 实例的方式
      console.log(chart)
    }, 2000);
  }
})
登录后复制

Taro 引用

参考代码 examples/taro

准备工作

  1. 安装依赖
复制代码
1
npm install echarts-for-weixin
登录后复制
登录后复制
登录后复制
  1. 在项目根目录中新建文件 project.package.json 或者自定义命名，此文件是小程序的 package.json，并在下一步中添加小程序自定义构建 npm 方式。这么做的目的是为了能够共享项目 node_modules

project.package.json

复制代码
1
2
3
4
5
6
{
  "dependencies": {
    "echarts": "^5.1.2",
    "echarts-for-weixin": "^1.0.2"
  }
}
登录后复制
  1. 在 project.config 的 setting 中添加小程序自定义构建 npm 方式，参考 自定义 node_modules 和 miniprogram_npm 位置的构建 npm 方式
复制代码
1
2
3
4
5
6
7
8
9
10
11
{
  "setting": {
    "packNpmManually": true,
    "packNpmRelationList": [
      {
        "packageJsonPath": "../project.package.json",
        "miniprogramNpmDistDir": "./"
      }
    ]
  }
}
登录后复制
  1. 执行 Taro 的开发或者打包命令进行项目开发
复制代码
1
npm run dev:weapp
登录后复制
登录后复制
  1. 小程序开发者工具中构建 npm。注意：小程序开发工具打开的项目目录是 dist 文件夹

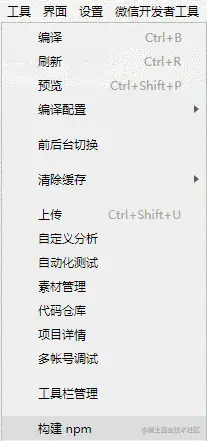

点击开发者工具中的菜单栏：工具 --> 构建 npm


引入 Echarts

  1. 在全局的 app.config.js 中添加或者在单个需要使用到 echarts 的页面配置中添加引用组件
复制代码
1
2
3
4
5
{
  "usingComponents": {
    "ec-canvas": "echarts-for-weixin"
  }
}
登录后复制
登录后复制
登录后复制
  1. 在页面中引入 echarts，可以从 npm 引入 echarts，也可以引入本地自定义构建的 echarts 以减小体积
复制代码
1
2
import * as echarts from 'echarts' // 从 npm 引入 echarts
import * as echarts from './echarts' // 或者从本地引入自定义构建的 echarts
登录后复制
登录后复制
  1. 将引入的 echarts 传给组件
复制代码
1
2
3
4
5
6
<ec-canvas
  id='mychart-dom-area'
  canvas-id='mychart-area'
  echarts={echarts} // 将引入的 echarts 传给组件
  ec={this.state.ec}
/>
登录后复制
登录后复制
  1. ec-canvas 的具体用法和如何初始化图表请参考 Echarts 官方小程序示例
示例代码
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
function initChart(canvas, width, height) {  const chart = echarts.init(canvas, null, {    width: width,    height: height
  })
  canvas.setChart(chart)  const model = {    yCates: ['Saturday', 'Friday', 'Thursday',      'Wednesday', 'Tuesday', 'Monday',      'Sunday'],    xCates: ['1', '2', '3', '4', '5'],    data: [      // [yCateIndex, xCateIndex, value]
      [0, 0, 5], [0, 1, 7], [0, 2, 3], [0, 3, 5], [0, 4, 2],
      [1, 0, 1], [1, 1, 2], [1, 2, 4], [1, 3, 8], [1, 4, 2],
      [2, 0, 2], [2, 1, 3], [2, 2, 8], [2, 3, 6], [2, 4, 7],
      [3, 0, 3], [3, 1, 7], [3, 2, 5], [3, 3, 1], [3, 4, 6],
      [4, 0, 3], [4, 1, 2], [4, 2, 7], [4, 3, 8], [4, 4, 9],
      [5, 0, 2], [5, 1, 2], [5, 2, 3], [5, 3, 4], [5, 4, 7],
      [6, 0, 6], [6, 1, 5], [6, 2, 3], [6, 3, 1], [6, 4, 2]
    ]
  }  const data = model.data.map(function (item) {    return [item[1], item[0], item[2] || '-']
  })  const option = {    tooltip: {      position: 'top'
    },    animation: false,    grid: {      bottom: 60,      top: 10,      left: 80
    },    xAxis: {      type: 'category',      data: model.xCates
    },    yAxis: {      type: 'category',      data: model.yCates
    },    visualMap: {      min: 1,      max: 10,      show: false,      calculable: true,      orient: 'horizontal',      left: 'center',      bottom: 10,      inRange: {        color: ['#37A2DA', '#32C5E9', '#67E0E3', '#91F2DE', '#FFDB5C', '#FF9F7F'],
      }
    },    series: [{      name: 'Punch Card',      type: 'heatmap',      data: data,      label: {        normal: {          show: true
        }
      },      itemStyle: {        emphasis: {          shadowBlur: 10,          shadowColor: 'rgba(0, 0, 0, 0.5)'
        }
      }
    }]
  }

  chart.setOption(option)  return chart
}export default class Echarts extends React.Component {

  state = {    ec: {      onInit: initChart
    }
  }

  render () {    return (      <View className='echarts'>        <ec-canvas
          id='mychart-dom-area'
          canvas-id='mychart-area'
          echarts={echarts}
          ec={this.state.ec}
        />      </View>
    )
  }
}复制代码
登录后复制

Taro 按需引用

参考代码 examples/taro-manual-load

注意：小程序开发者工具打开的项目目录是打包后的 dist 目录

准备工作

1、安装依赖

复制代码
1
npm install echarts-for-weixin
登录后复制
登录后复制
登录后复制

2、在项目根目录中新建文件 project.package.json 或者自定义命名，此文件是小程序的 package.json，并在下一步中添加小程序自定义构建 npm 方式。并配置 config/index.js 中的 copy 选项，将 project.package.json 复制到 dist 目录下并且重命名为 package.json。并且复制 node_modules/echarts-for-weixin 至 dist/node_modules/echarts-for-weixin 避免在小程序开发者工具中打开的项目重新安装依赖

project.package.json

复制代码
1
2
3
4
5
{
  "dependencies": {
    "echarts-for-weixin": "^1.0.2"
  }
}
登录后复制

config/index.js

复制代码
1
2
3
4
5
6
7
8
9
{
  copy: {
    patterns: [
      { from: 'project.package.json', to: 'dist/package.json' }, // 指定需要 copy 的文件
      { from: 'node_modules/echarts-for-weixin/', to: 'dist/node_modules/echarts-for-weixin/' }
    ],
    options: {}
  }
}
登录后复制

3、在 project.config 的 setting 中添加小程序自定义构建 npm 方式，参考 自定义 node_modules 和 miniprogram_npm 位置的构建 npm 方式

复制代码
1
2
3
4
5
6
7
8
9
10
11
{
  "setting": {
    "packNpmManually": true,
    "packNpmRelationList": [
      {
        "packageJsonPath": "./package.json",
        "miniprogramNpmDistDir": "./"
      }
    ]
  }
}
登录后复制

4、执行 Taro 的开发或者打包命令进行项目开发

复制代码
1
npm run dev:weapp
登录后复制
登录后复制

5、小程序开发者工具中构建 npm。注意：小程序开发工具打开的项目目录是 dist 文件夹

点击开发者工具中的菜单栏：工具 --> 构建 npm


引入 Echarts

1、在全局的 app.config.js 中添加或者在单个需要使用到 echarts 的页面配置中添加引用组件

复制代码
1
2
3
4
5
{
  "usingComponents": {
    "ec-canvas": "echarts-for-weixin"
  }
}
登录后复制
登录后复制
登录后复制

2、在页面中引入 echarts/core 和需要的组件，Taro 打包会只打包引入的组件，这样达到按需引入的目的

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
// Import the echarts core module, which provides the necessary interfaces for using echarts.
import * as echarts from 'echarts/core';
// Import charts, all with Chart suffix
import {
  // LineChart,
  BarChart,
  // PieChart,
  // ScatterChart,
  // RadarChart,
  // MapChart,
  // TreeChart,
  // TreemapChart,
  // GraphChart,
  // GaugeChart,
  // FunnelChart,
  // ParallelChart,
  // SankeyChart,
  // BoxplotChart,
  // CandlestickChart,
  // EffectScatterChart,
  // LinesChart,
  // HeatmapChart,
  // PictorialBarChart,
  // ThemeRiverChart,
  // SunburstChart,
  // CustomChart,
} from 'echarts/charts';
// import components, all suffixed with Component
import {
  // GridSimpleComponent,
  GridComponent,
  // PolarComponent,
  // RadarComponent,
  // GeoComponent,
  // SingleAxisComponent,
  // ParallelComponent,
  // CalendarComponent,
  // GraphicComponent,
  // ToolboxComponent,
  TooltipComponent,
  // AxisPointerComponent,
  // BrushComponent,
  TitleComponent,
  // TimelineComponent,
  // MarkPointComponent,
  // MarkLineComponent,
  // MarkAreaComponent,
  // LegendComponent,
  // LegendScrollComponent,
  // LegendPlainComponent,
  // DataZoomComponent,
  // DataZoomInsideComponent,
  // DataZoomSliderComponent,
  // VisualMapComponent,
  // VisualMapContinuousComponent,
  // VisualMapPiecewiseComponent,
  // AriaComponent,
  // TransformComponent,
  DatasetComponent,
} from 'echarts/components';
// Import renderer, note that introducing the CanvasRenderer or SVGRenderer is a required step
import {
  CanvasRenderer,
  // SVGRenderer,
} from 'echarts/renderers';
// Register the required components
echarts.use(
  [
    TitleComponent,
    TooltipComponent,
    GridComponent,
    BarChart,
    CanvasRenderer,
    HeatmapChart,
    VisualMapComponent,
    VisualMapContinuousComponent,
    VisualMapPiecewiseComponent,
  ]
);
登录后复制

3、将引入的 echarts 传给组件

复制代码
1
2
3
4
5
6
<ec-canvas
  id='mychart-dom-area'
  canvas-id='mychart-area'
  echarts={echarts} // 将引入的 echarts 传给组件
  ec={this.state.ec}
/>
登录后复制
登录后复制

4、ec-canvas 的具体用法和如何初始化图表请参考 Echarts 官方小程序示例

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
function initChart(canvas, width, height) {
  const chart = echarts.init(canvas, null, {
    width: width,
    height: height
  })
  canvas.setChart(chart)
  const model = {
    yCates: ['Saturday', 'Friday', 'Thursday',
      'Wednesday', 'Tuesday', 'Monday',
      'Sunday'],
    xCates: ['1', '2', '3', '4', '5'],
    data: [
      // [yCateIndex, xCateIndex, value]
      [0, 0, 5], [0, 1, 7], [0, 2, 3], [0, 3, 5], [0, 4, 2],
      [1, 0, 1], [1, 1, 2], [1, 2, 4], [1, 3, 8], [1, 4, 2],
      [2, 0, 2], [2, 1, 3], [2, 2, 8], [2, 3, 6], [2, 4, 7],
      [3, 0, 3], [3, 1, 7], [3, 2, 5], [3, 3, 1], [3, 4, 6],
      [4, 0, 3], [4, 1, 2], [4, 2, 7], [4, 3, 8], [4, 4, 9],
      [5, 0, 2], [5, 1, 2], [5, 2, 3], [5, 3, 4], [5, 4, 7],
      [6, 0, 6], [6, 1, 5], [6, 2, 3], [6, 3, 1], [6, 4, 2]
    ]
  }

  const data = model.data.map(function (item) {
    return [item[1], item[0], item[2] || '-']
  })

  const option = {
    tooltip: {
      position: 'top'
    },
    animation: false,
    grid: {
      bottom: 60,
      top: 10,
      left: 80
    },
    xAxis: {
      type: 'category',
      data: model.xCates
    },
    yAxis: {
      type: 'category',
      data: model.yCates
    },
    visualMap: {
      min: 1,
      max: 10,
      show: false,
      calculable: true,
      orient: 'horizontal',
      left: 'center',
      bottom: 10,
      inRange: {
        color: ['#37A2DA', '#32C5E9', '#67E0E3', '#91F2DE', '#FFDB5C', '#FF9F7F'],
      }
    },
    series: [{
      name: 'Punch Card',
      type: 'heatmap',
      data: data,
      label: {
        normal: {
          show: true
        }
      },
      itemStyle: {
        emphasis: {
          shadowBlur: 10,
          shadowColor: 'rgba(0, 0, 0, 0.5)'
        }
      }
    }]
  }

  chart.setOption(option)
  return chart
}

export default class Echarts extends React.Component {

  state = {
    ec: {
      onInit: initChart
    }
  }

  render () {
    return (
      <View className='echarts'>
        <ec-canvas
          id='mychart-dom-area'
          canvas-id='mychart-area'
          echarts={echarts}
          ec={this.state.ec}
        />
      </View>
    )
  }
}
登录后复制

5、可以查看小程序开发者工具中的依赖分析，确定文件大小以及是否正确按需引入


最后

以上就是温婉鸡最近收集整理的关于详解微信小程序中如何安装和引用ECharts？的全部内容，更多相关详解微信小程序中如何安装和引用ECharts内容请搜索靠谱客的其他文章。

本图文内容来源于网友提供，作为学习参考使用，或来自网络收集整理，版权属于原作者所有。
点赞(131)

相关文章

小程序如何自定义tabbar组件，实现底部tab切换
小程序如何自定义tabbar组件，实现底部tab切换
微信小程序中echarts的用法和可能遇见的坑，快来收藏避雷！！
微信小程序中echarts的用法和可能遇见的坑，快来收藏避雷！！
什么是思维导图？怎么使用F6在小程序中绘制思维导图？
什么是思维导图？怎么使用F6在小程序中绘制思维导图？
手把手教你使用小程序创建画布时钟（实例）
手把手教你使用小程序创建画布时钟（实例）
详解微信小程序中如何安装和引用ECharts？
详解微信小程序中如何安装和引用ECharts？
带大家聊聊小程序中的几种页面传参方式
带大家聊聊小程序中的几种页面传参方式
浅谈小程序中下拉刷新和上拉加载功能怎么实现？（附代码）
浅谈小程序中下拉刷新和上拉加载功能怎么实现？（附代码）
聊聊小程序与App间怎么进行跳转
聊聊小程序与App间怎么进行跳转

评论列表共有 0 条评论

立即
投稿
返回
顶部
