概述
CAD中的布尔运算分为交集、并集、差集三个功能，该怎么使用这三个功能呢？下面我们就来看看详细的教程。

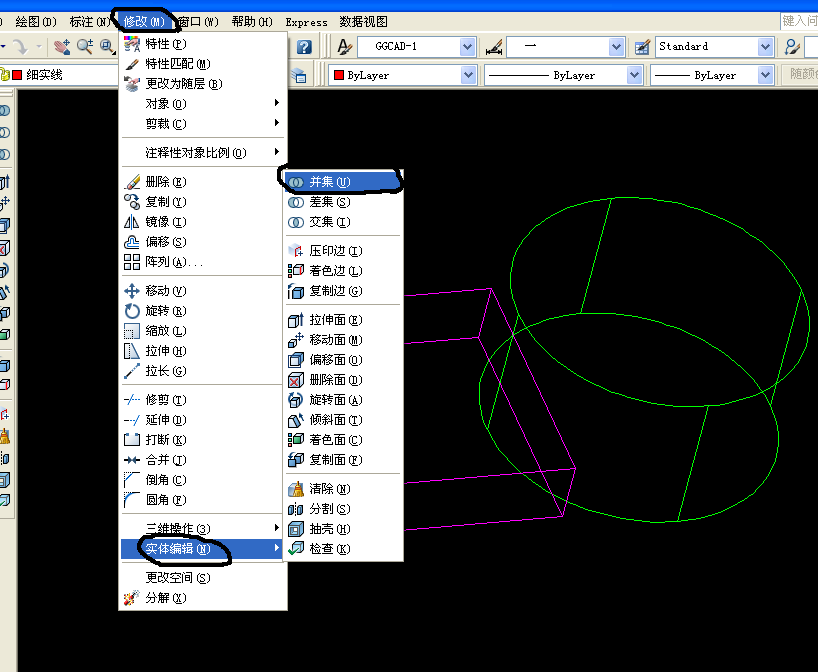

1、选择修改--实体编辑--并集

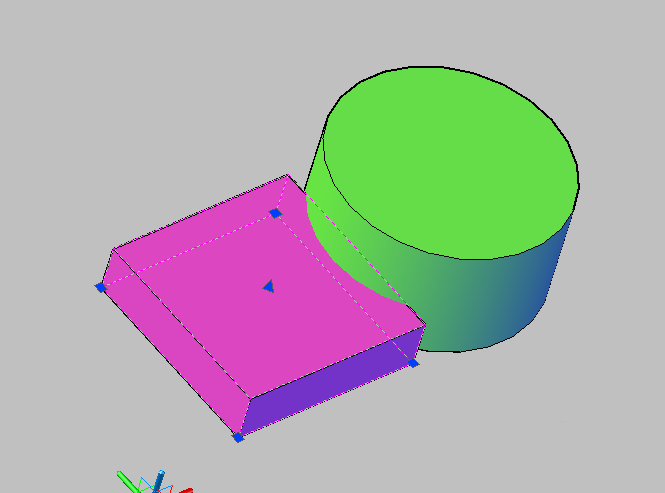

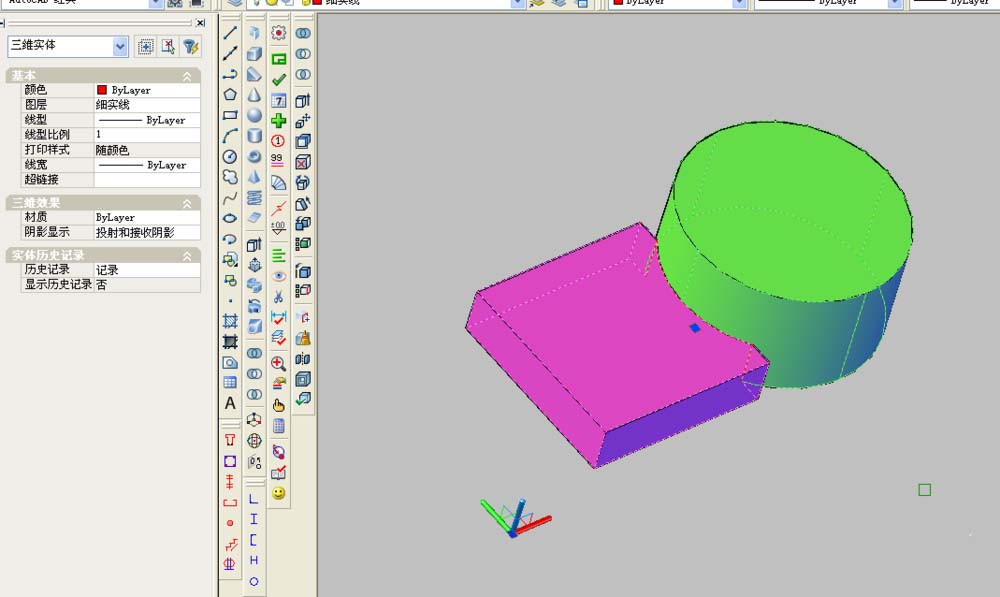

2、选择图中模型，方块和圆柱同时圈选，回车，这时候两个模型就变成一个整体了。

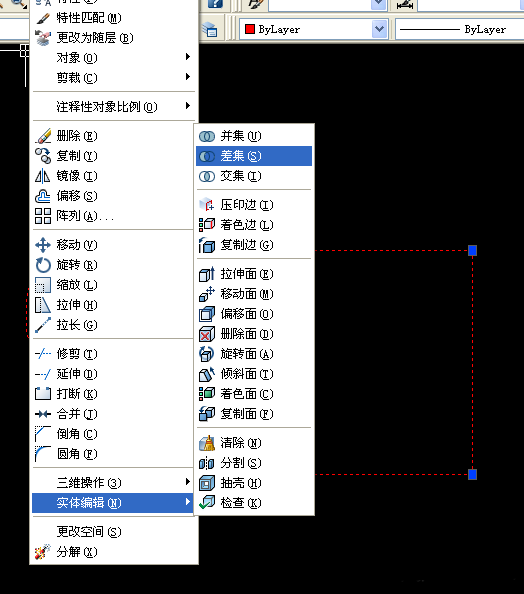

3、选择修改--实体编辑--差集
4、选择差集后，点第一模型（这个模型是主体，是被另一个模型剪掉相交部分的），在点第二个模型，回车。主体模型被剪掉一部分。
5、选择修改--实体编辑--交集
6、选择交集后，圈选两个模型，回车，最后结果就是两个模型相交的部分。
7、面域也可以进行交集、差集、并集功能。点击交集，圈选两个面域，回车，结果就是两个面域相交部分。
以上就是cad布尔运算的实例教程，希望大家喜欢，请继续关注靠谱客。
