概述

本文将介绍一种利用 CSS 滤镜 filter 的 drop-shadow()，实现对 HTML 元素及 SVG 元素的部分添加阴影效果，以实现一种酷炫的光影效果，用于各种不同的场景之中。

通过本文，你可以学到：

如何利用 filter: drop-shadow() 对元素的部分内容添加单重及多重阴影，以及利用多重阴影实现 Neon 效果
HTML 元素配合 filter: drop-shadow() 以及 SVG 元素配合 filter: drop-shadow() 生成的光影效果

使用 WebGL 实现的线条光影 Neon 动画

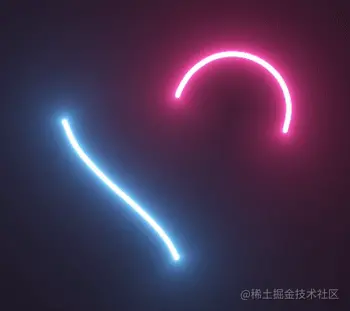

某天在逛 CodePen 的时候，发现了一个非常有意思的，使用 WebGL 实现的线条光影效果 -- NEON LOVE，非常的有意思：

但是由于源代码是使用 WebGL 完成，绘制如此简单的一个效果，通过 GLSL 着色器等代码，接近了 300 行。

那么，我们能否使用 HTML(SVG)+CSS 实现它呢？

利用 drop-shadow 对元素的部分内容添加单重及多重阴影

首先，要实现上述效果，很重要的一步是给元素的部分内容添加上阴影。

假设我们有这样一个图形：

<div></div>
登录后复制

我们给这个 div 图形设置 border-radius: 50%，并且添加一个 border-top：

div {
    width: 200px;
    height: 200px;
    border-top: 5px solid #000;
    border-radius: 50%;
}
登录后复制

结果如下：

如果我希望，仅仅只给这个圆弧添加阴影，尝试使用 box-shadow：

div {
    width: 200px;
    height: 200px;
    border-top: 5px solid #000;
    border-radius: 50%;
  + box-shadow: 0 0 5px #000;
}
登录后复制

emm，明显是不行的，阴影会加给整个 div：

为了解决这种情况，聪明的同学会立马想到 filter: drop-shadow()，它就是为了解决这个问题而诞生的，box-shadow 属性在元素的整个框后面创建一个矩形阴影, 而 drop-shadow() 过滤器则是创建一个符合图像本身形状(alpha 通道)的阴影。

好，我们使用 drop-shadow() 替换 box-shadow：

div {
    width: 200px;
    height: 200px;
    border-top: 5px solid #000;
    border-radius: 50%;
  - box-shadow: 0 0 5px #000;
  + filter: drop-shadow(0 0 5px #000);
}
登录后复制

这样，我们就能得到符合图像本身形状(alpha 通道)的阴影：

并且，drop-shadow() 也可以对一个图像作用多次，实现类似阴影的多重阴影效果：

div {
    ...
    filter:
        drop-shadow(0 0 2px #000)
        drop-shadow(0 0 5px #000)
        drop-shadow(0 0 10px #000)
        drop-shadow(0 0 20px #000);
}
登录后复制

我们将得到可见部分图案的多重阴影叠加效果：

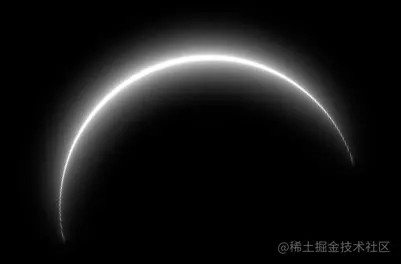

我们将上述例子的黑白颜色对换一下，就能得到一副很有意境的图案，像是在深邃的太空中看某个透光的星球般：

CodePen Demo -- multi drop-shadow Neon

实现心形线条动画

接下来，就是实现心形线条动画了，这点利用 SVG 还是比较简单的。

我们首先需要得到一个利用 SVG <Path> 实现的心形形状，可以选择自己绘制 SVG 路径，也可以借助一些工具完成。

这里我借助了这个工具得到一个心形的 Path 路径：SVGPathEditor

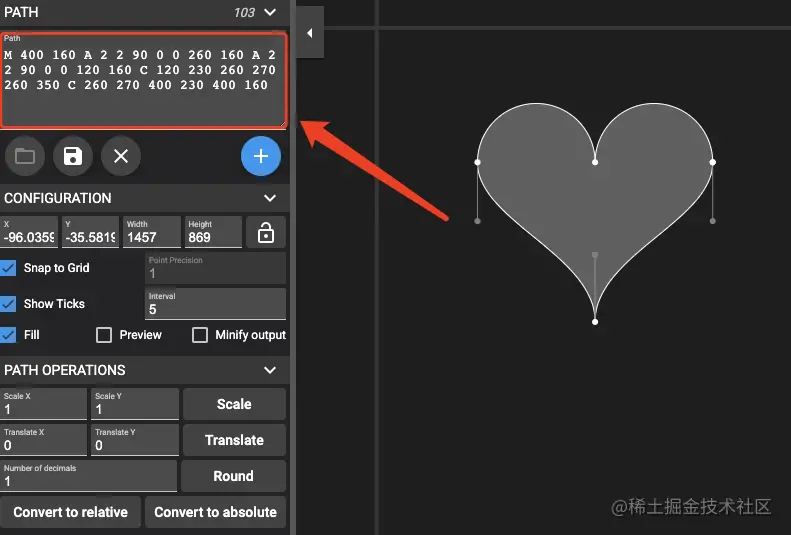

通过工具，快速绘制想要的形状，拿到对应的 Path：

核心就是拿到这一段 SVG Path 路径：

M 400 160 A 2 2 90 0 0 260 160 A 2 2 90 0 0 120 160 C 120 230 260 270 260 350 C 260 270 400 230 400 160
登录后复制

有了它，利用 SVG 的 stroke-dasharray 和 stroke-offset，我们可以轻松的得到一个心形追逐动画：

<div class="container">
    <svg>
        <path class="line" d="M 400 160 A 2 2 90 0 0 260 160 A 2 2 90 0 0 120 160 C 120 230 260 270 260 350 C 260 270 400 230 400 160" />
    </svg>
    <svg>
        <path class="line line2" d="M 400 160 A 2 2 90 0 0 260 160 A 2 2 90 0 0 120 160 C 120 230 260 270 260 350 C 260 270 400 230 400 160" />
    </svg>
</div>
登录后复制

body {
    background: #000;
}
svg {
    position: absolute;
}
.container {
    position: relative;
}
.line {
    fill: none;
    stroke-width: 10;
    stroke-linejoin: round;
    stroke-linecap: round;
    stroke: #fff;
    stroke-dasharray: 328 600;
    animation: rotate 2s infinite linear;
}
.line2 {
    animation: rotate 2s infinite -1s linear;
}
@keyframes rotate {
  0% {
    stroke-dashoffset: 0;
  }
  100% {
    stroke-dashoffset: 928;
  }
}
登录后复制

简单解释上上述代码：

两个相同的 SVG 图形，通过 stroke-dashoffset 将完整的线条图形截成部分
通过 stroke-dashoffset 的从 0 到 928 的变化，实现一次完整的线条动画循环（这里的 928 是完整的 path 的长度，可以通过 JavaScript 脚本求出）
整个动画过程 2s，设置其中一个的 animation-delay: -1s，也就是提前 1s 触发动画，这样就实现了两个心形线条的追逐动画

效果如下：

给线条添加光影

有了上述两步的铺垫，这一步就非常好理解了。

最后，我们只需要给两段 SVG 线条，利用 drop-shadow() 添加不同颜色的多重阴影即可：

.line {
    ...
    --colorA: #f24983;
    filter:
        drop-shadow(0 0 2px var(--colorA))
        drop-shadow(0 0 5px var(--colorA))
        drop-shadow(0 0 10px var(--colorA))
        drop-shadow(0 0 15px var(--colorA))
        drop-shadow(0 0 25px var(--colorA));
}

.line2 {
    --colorA: #37c1ff;
}
登录后复制

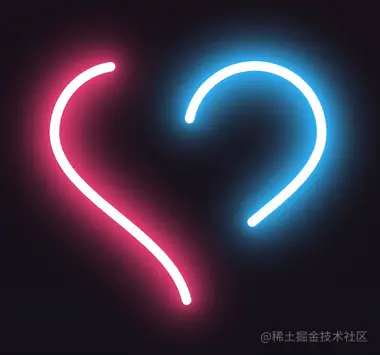

最终，我们就利用 SVG + CSS 近乎完美的复刻了文章开头使用 WebGL 实现的效果：
