概述

本篇文章给大家带来了关于怎样使用一个div配合css实现病状图的相关问题，希望对大家有帮助。

完整的代码请滑到文末。

我们只使用一个div，仅采用css实现饼状图。

HTMl 结构

<div class="pie" style="--p:60;--b:10px;--c:purple;">60%</div>
登录后复制登录后复制

我们添加了几个 css 的变量：

--p：进度条的百分比（纯数字，不带%），饼状图值和 div 内容（带%）一致。
--b：边框厚度的值
--c：边框的主体颜色

本文使用的是简写的变量，在生产环境中，为了达到可读性，我们应该使用--p -> --percentage， --b -> --border-thickness， --c -> --main-color 来表示。

Pie 的基本设置

我们为饼状图设定基本的样式。

.pie {
  --w: 150px; // --w -> --width
  width: var(--w);
  aspect-ratio: 1; // 纵横比，1 说明是正方形
  display: inline-grid;
  place-content: center;
  margin: 5px;
  font-size: 25px;
  font-weight: bold;
  font-family: sans-serif;
}
登录后复制

上面我们使用了 aspect-ratio: 1; 保证 div 是正方形，当然你也可以使用 height: var(--w) 达到效果。

接下来，我们使用伪元素实现简单的饼状图：

.pie:before {
  content: "",
  position: absoute;
  border-radius: 50%;
  inset: 0; // 知识点 1
  background: conic-gradient(var(--c) calc(var(--p)*1%),#0000 0); // 知识点 2
}
登录后复制

知识点1: inset: 0; 相当于 top: 0; right: 0; bottom: 0; top: 0;

知识点2: conic-gradient 圆锥渐变，css 方法, 更多内容，这里的 #0000 是 transparent 的十六进制。

#0000 Hex Color · Red (0%) · Green (0%) · Blue (0%).

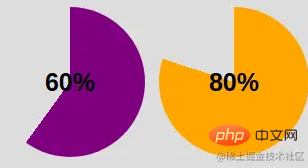

conic-gradient应用之后：


为了使得仅是边框的区域被看到，我们使用 mask 属性去隐藏中间圆的部分。我们将使用 radial-gradient() 方法：

radial-gradient(farthest-side,red calc(99% - var(--b)),blue calc(100% - var(--b)))
登录后复制

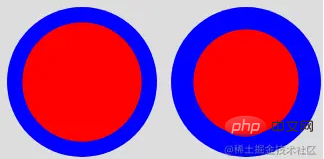

上面代码应用后，可得到效果图如下：

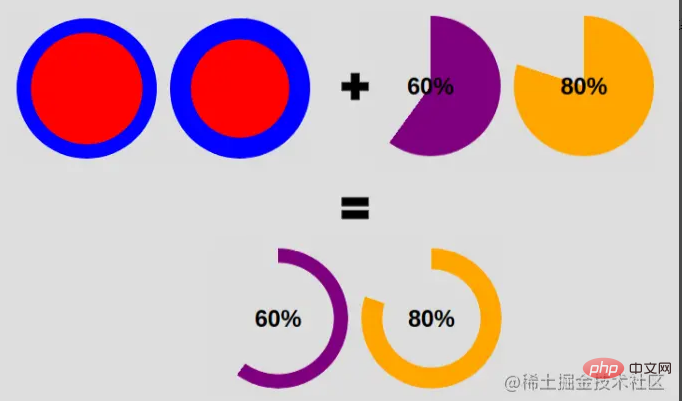

我们的目标如下图：


我们更改下代码即可实现：

<div class="pie" style="--p:60;--b:10px;--c:purple;">60%</div>
登录后复制登录后复制

.pie {
  --w:150px;

  width: var(--w);
  aspect-ratio: 1;
  position: relative;
  display: inline-grid;
  place-content: center;
  margin: 5px;
  font-size: 25px;
  font-weight: bold;
  font-family: sans-serif;
}
.pie:before {
  content: "";
  position: absolute;
  border-radius: 50%;
  inset: 0;
  background: conic-gradient(var(--c) calc(var(--p)*1%),#0000 0);
  -webkit-mask:radial-gradient(farthest-side,#0000 calc(99% - var(--b)),#000 calc(100% - var(--b)));
          mask:radial-gradient(farthest-side,#0000 calc(99% - var(--b)),#000 calc(100% - var(--b)));
}
登录后复制

添加圆形边缘

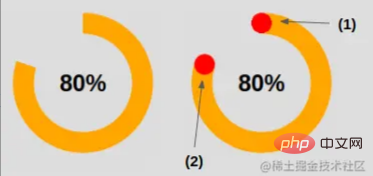

如何添加圆形边缘呢，看了下面插图，你就明白这个小技巧。


针对图上的效果(1)，是将圆形放在开始的边缘。

.pie:before {
  background:
    radial-gradient(farthest-side, var(--c) 98%, #0000) top/var(--b) var(--b) no-repeat,
    conic-gradient(var(--c) calc(var(--p)*1%), #0000 0);
}
登录后复制

针对图上的效果(2)，是将圆形放在结束的边缘。

.pipe: after {
  content: "";
  position: absolute;
  border-radius: 50%;
  inset: calc(50% - var(--b)/2); // 知识点1
  background: var(--c);
  transform: rotate(calc(var(--p)*3.6deg)) translateY(calc(50% - var(--w)/2)); // 知识点2
}
登录后复制

知识点1：的 inset: 0; 上面我们也提到 -- 它是 left: 0; right: 0; bottom: 0; top: 0; 的简写。

这里我们有：

left = right = 50% - b/2
登录后复制

这里我们将元素往左和右移动了50% - b/2，也就等于元素宽度为 b, 且左右居中。针对高度，同理。

知识点2：的旋转度数计算 --

angle = percentage * 360deg / 100
登录后复制

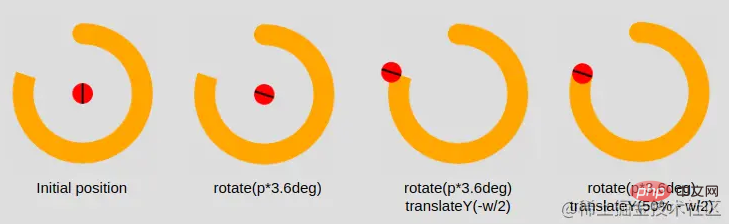

先将元素旋转了相应的度数，之后对其位置进行移动，这里涉及到了对 Y 轴居中。看文字也许有些难懂，结合下面的插图理解下：


添加动画

到现在为止，我们实现的是一个静止的饼状图。我们接下来为它加上动效。

先注册变量：

@property --p {
  syntax: '<number>';
  inherits: true;
  initial-value: 0;
}
登录后复制

接着，我们创建关键帧：

@keyframes p {
  from {
    --p: 0
  }
}
登录后复制

注意：这里我们只需要设置 from 的 --p 值即可。浏览器会自动匹配我们预设 to 中的值（div class="pie" style="--p:60;">60%</div>）

最后，我们调用动画。

animation: p 1s .5s both;
登录后复制

嘿嘿～复制下面的代码体验一下吧。当然，我们也提供了图。

代码和效果图

<div class="pie" style="--p:20"> 20%</div>
<div class="pie" style="--p:40;--c:darkblue;--b:10px"> 40%</div>
<div class="pie no-round" style="--p:60;--c:purple;--b:15px"> 60%</div>
<div class="pie animate no-round" style="--p:80;--c:orange;"> 80%</div>
<div class="pie animate" style="--p:90;--c:lightgreen"> 90%</div>
登录后复制

@property --p{
  syntax: '<number>';
  inherits: true;
  initial-value: 1;
}
.pie {
  --p:20;
  --b:22px;
  --c:darkred;
  --w:150px;
  width: var(--w);
  aspect-ratio: 1;
  position: relative;
  display: inline-grid;
  margin: 5px;
  place-content: center;
  font-size: 25px;
  font-weight: bold;
  font-family: sans-serif;
}
.pie:before,
.pie:after {
  content: "";
  position: absolute;
  border-radius: 50%;
}
.pie:before {
  inset: 0;
  background:
    radial-gradient(farthest-side,var(--c) 98%,#0000) top/var(--b) var(--b) no-repeat,
    conic-gradient(var(--c) calc(var(--p)*1%),#0000 0);
  -webkit-mask: radial-gradient(farthest-side,#0000 calc(99% - var(--b)),#000 calc(100% - var(--b)));
          mask: radial-gradient(farthest-side,#0000 calc(99% - var(--b)),#000 calc(100% - var(--b)));
}
.pie:after {
  inset: calc(50% - var(--b)/2);
  background: var(--c);
  transform: rotate(calc(var(--p)*3.6deg)) translateY(calc(50% - var(--w)/2));
}
.animate {
  animation: p 1s .5s both;
}
.no-round:before {
  background-size: 0 0, auto;
}
.no-round:after {
  content: none;
}
@keyframes p{
  from{--p:0}
}
登录后复制

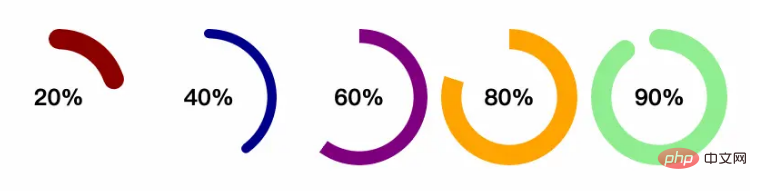

效果图：
