概述

　　学习HTML5 canvas遇到的问题

1. 非零环绕原则(nonzZero rule)

非零环绕原则是canvas在进行填充的时候是否要进行填充的判断依据。
在判断填充的区域拉一条线出来，拉到图形的外面，这条拉出来的线就是辅助线。判断绘制的线是否是从辅助线的左边穿过到辅助线的右边，此时这种穿过的方式记录为+1;如果是从辅助线的右边穿到辅助线的左边，就记做-1.最后将所有记录的数字进行求和，如果求和的结果为0，代表这块区域不要填充，否则，必须填充
上面的原理较难理解，可以这样理解，当在大矩形中绘制小矩形，大矩形的绘制方向与小矩形的绘制方向相同时，填充颜色后，大小矩形都填充相同颜色；大矩形的绘制方向与小矩形的绘制方向相反时，填充颜色后，小矩形不会填充颜色，大矩形与小矩形之间的区域会填充颜色。
大矩形的绘制方向与小矩形的绘制方向相同时的代码

 1 <!DOCTYPE html> 2 <html lang="en"> 3  4 <head> 5 <meta charset="UTF-8"> 6 <title>非零环绕原则</title> 7 </head> 8  9 <body>10 <canvas id="canvas" style="margin:0 auto;border:1px #666 solid" width="800" height="600">11 </canvas>12 <script>13 var canvas = document.getElementById('canvas');14 var ctx = canvas.getContext('2d');15 ctx.moveTo(100, 100);16 ctx.lineTo(100, 400);17 ctx.lineTo(400, 400);18 ctx.lineTo(400, 100);19 ctx.lineTo(100, 100);20 21 ctx.moveTo(200, 200);22 ctx.lineTo(300, 300);23 ctx.lineTo(300, 300);24 ctx.lineTo(300, 200);25 ctx.lineTo(200, 200);26 ctx.fill();27 </script>28 </body>29 30 </html>
登录后复制

View Code

大矩形的绘制方向与小矩形的绘制方向相同时的效果图
大矩形的绘制方向与小矩形的绘制方向相反时的代码

 1 <!DOCTYPE html> 2 <html lang="en"> 3  4 <head> 5 <meta charset="UTF-8"> 6 <title>非零环绕原则</title> 7 </head> 8  9 <body>10 <canvas id="canvas" style="margin:0 auto;border:1px #666 solid" width="800" height="600">11 </canvas>12 <script>13 var canvas = document.getElementById('canvas');14 var ctx = canvas.getContext('2d');15 ctx.moveTo(100, 100);16 ctx.lineTo(100, 400);17 ctx.lineTo(400, 400);18 ctx.lineTo(400, 100);19 ctx.lineTo(100, 100);20 21 ctx.moveTo(200, 200);22 ctx.lineTo(300, 200);23 ctx.lineTo(300, 300);24 ctx.lineTo(200, 300);25 ctx.lineTo(200, 200);26 ctx.fill();27 </script>28 </body>29 30 </html>
登录后复制

View Code

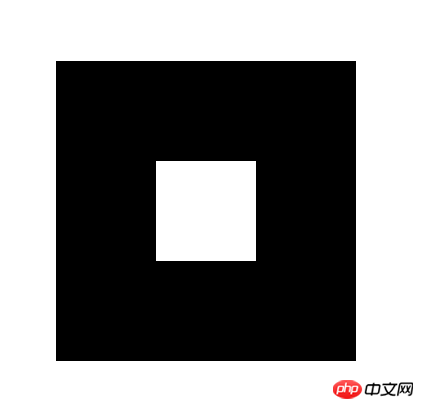

大矩形的绘制方向与小矩形的绘制方向相反时效果图

2. closePath() 与 lineTo()的区别

closePath与lineTo闭合是有区别的,closePath闭合自然，lineTo闭合会有锯齿,仅在闭合的连接处会有区别
效果图

 1 <!DOCTYPE html> 2 <html lang="en"> 3  4 <head> 5 <meta charset="UTF-8"> 6 <title>Document</title> 7 <style> 8 canvas { 9 display: block;10 margin: 100px auto;11 border: 1px solid #000;12 }13 </style>14 </head>15 16 <body>17 <canvas id="myCanvas" width="600px" height="400px"></canvas>18 <script>19 var myCanvas = document.getElementById("myCanvas");20 var ctx = myCanvas.getContext('2d');21 ctx.lineWidth = 20;22 ctx.moveTo(100, 100);23 ctx.lineTo(100, 100 + 100);24 ctx.lineTo(100 + 100, 100 + 100);25 ctx.lineTo(100, 100);26 27 ctx.moveTo(300, 100);28 ctx.lineTo(300, 100 + 100);29 ctx.lineTo(300 + 100, 100 + 100);30 ctx.closePath();31 ctx.stroke();32 </script>33 </body>34 </html>
登录后复制

View Code

3. arc绘图的注意事项

使用 arc 绘图的时候, 如果没有设置 moveTo ,那么会从开始绘弧的地方作为起始点，连线到圆弧的起点.
如果使用 stroke 方法, 那么会连线到圆弧的起始位置. 如果是 fill 方法, 会自动闭合路径填充.

 1 <!DOCTYPE html> 2 <html lang="en"> 3 <head> 4 <meta charset="UTF-8"> 5 <title>Document</title> 6 <style> 7 canvas{ 8 display: block; 9 margin: 0 auto;10 border: 1px solid #666;11 }12 </style>13 </head>14 <body>15 <canvas id="myCanvas" width="800" height="300"></canvas>16 <script>17 var myCanvas = document.getElementById("myCanvas");18 var ctx = myCanvas.getContext('2d');19 ctx.moveTo(50,100);20 ctx.lineTo(100,100);21 ctx.arc(150,150,50,0,Math.PI);22 ctx.stroke();23 24 ctx.moveTo(200,100);25 ctx.lineTo(300,100);26 ctx.arc(300,150,50,0,Math.PI*1.2);27 ctx.stroke();28 29 ctx.beginPath();30 ctx.moveTo(400,100);31 ctx.lineTo(500,100);32 ctx.arc(500,150,50,0,Math.PI*1.2);33 ctx.fill();34 35 ctx.beginPath();36 ctx.moveTo(600,50);37 ctx.lineTo(700,100);38 ctx.arc(700,150,50,0,Math.PI*1.2);39 ctx.fill();40 </script>41 </body>42 </html>
登录后复制

View Code

效果图

3.1 解决方法一：使用beginPath()，开启新的路径，两次绘制的图形就不会相互产生影响

 1 <!DOCTYPE html> 2 <html lang="en"> 3 <head> 4 <meta charset="UTF-8"> 5 <title>Document</title> 6 <style> 7 canvas{ 8 display: block; 9 margin: 0 auto;10 border: 1px solid #666;11 }12 </style>13 </head>14 <body>15 <canvas id="myCanvas" width="800" height="300"></canvas>16 <script>17 var myCanvas = document.getElementById("myCanvas");18 var ctx = myCanvas.getContext('2d');19 ctx.moveTo(50,100);20 ctx.lineTo(100,100);21 //使用beginPath(),多添加的两句代码22 ctx.stroke();23 ctx.beginPath();24 ctx.arc(150,150,50,0,Math.PI);25 ctx.stroke();26 </script>27 </body>28 </html>
登录后复制

View Code

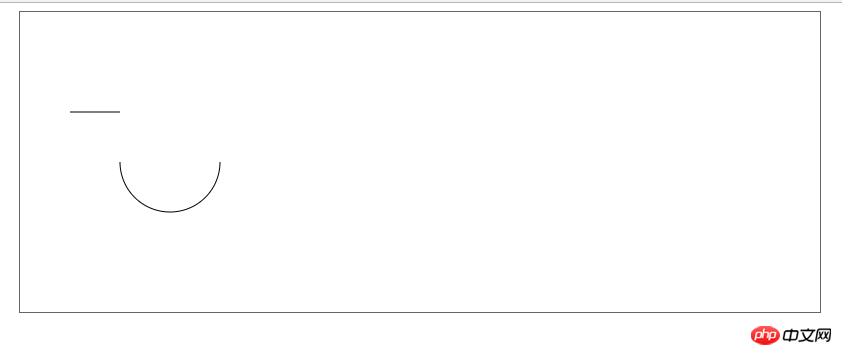

效果图

3.2 解决方法一：使用moveTo(),将上一个图形的终点移动到下一个即将绘制的图形上，就可以解决问题,效果与上面的解决方法相同。但是，该方法只需要使用一次stroke().

 1 <!DOCTYPE html> 2 <html lang="en"> 3 <head> 4 <meta charset="UTF-8"> 5 <title>Document</title> 6 <style> 7 canvas{ 8 display: block; 9 margin: 0 auto;10 border: 1px solid #666;11 }12 </style>13 </head>14 <body>15 <canvas id="myCanvas" width="800" height="300"></canvas>16 <script>17 var myCanvas = document.getElementById("myCanvas");18 var ctx = myCanvas.getContext('2d');19 ctx.moveTo(50,100);20 ctx.lineTo(100,100);21 //添加moveTO()这一句代码即可22 ctx.moveTo(200,150);23 ctx.arc(150,150,50,0,Math.PI);24 ctx.stroke();25 </script>26 </body>27 </html>
登录后复制

View Code

3.3 arc的一个小应用，绘制圆环进度条，使用了lineWidth

 1 <!DOCTYPE html> 2 <html lang="en"> 3  4 <head> 5 <meta charset="UTF-8"> 6 <title>Document</title> 7 <style> 8 canvas { 9 display: block;10 margin: 0 auto;11 border: 1px solid #666;12 }13 </style>14 </head>15 16 <body>17 <canvas id="myCanvas" width="400" height="400"></canvas>18 <script>19 var myCanvas = document.getElementById("myCanvas");20 var ctx = myCanvas.getContext('2d');21 22 function toRad(d) {23 return d * Math.PI / 180;24 }25 var x = 200,26 y = 200,27 angle = 0,28 percent = 0;29 var timeId = setInterval(function() {30 ctx.clearRect(0,0,myCanvas.width,myCanvas.height);31 ctx.beginPath();32 ctx.arc(x, y, 120, 0, toRad(angle));33 ctx.strokeStyle = '#00f';34 ctx.lineWidth = 40;35 ctx.stroke();36 37 ctx.fillStyle = '#f00';38 ctx.font = '700 30px Arial';39 ctx.textAlign = 'center';40 ctx.textBaseline = 'middle';41 percent = Math.floor(angle /360*100);42 ctx.fillText(percent + '%', x, y);43 if (percent >= 100) {44 clearInterval(timeId)45 }46 else{47 angle++;48 }49 }, 20);50 </script>51 </body>52 53 </html>
登录后复制

View Code

效果图

绘图方法

canvas画布提供了一个用来作图的平面空间，该空间的每个点都有自己的坐标，x表示横坐标，y表示竖坐标。原点(0, 0)位于图像左上角，x轴的正向是原点向右，y轴的正向是原点向下。

（1）绘制路径

beginPath方法表示开始绘制路径，moveTo(x, y)方法设置线段的起点，lineTo(x, y)方法设置线段的终点，stroke方法用来给透明的线段着色。

ctx.beginPath(); // 开始路径绘制

ctx.moveTo(20, 20); // 设置路径起点，坐标为(20,20)

ctx.lineTo(200, 20); // 绘制一条到(200,20)的直线

ctx.lineWidth = 1.0; // 设置线宽

ctx.strokeStyle = '#CC0000'; // 设置线的颜色

ctx.stroke(); // 进行线的着色，这时整条线才变得可见

moveto和lineto方法可以多次使用。最后，还可以使用closePath方法，自动绘制一条当前点到起点的直线，形成一个封闭图形，省却使用一次lineto方法。

（2）绘制矩形

fillRect(x, y, width, height)方法用来绘制矩形，它的四个参数分别为矩形左上角顶点的x坐标、y坐标，以及矩形的宽和高。fillStyle属性用来设置矩形的填充色。

ctx.fillStyle = 'yellow';

ctx.fillRect(50, 50, 200, 100);

strokeRect方法与fillRect类似，用来绘制空心矩形。

ctx.strokeRect(10,10,200,100);

clearRect方法用来清除某个矩形区域的内容。

ctx.clearRect(100,50,50,50);

4. arcTo()的使用

arcTo绘制圆角，需要线端点，矩形顶点以及另一线段的端点三个参考点

 1 <!DOCTYPE html> 2 <html lang="en"> 3  4 <head> 5     <meta charset="UTF-8"> 6     <title>Document</title> 7     <style> 8     canvas { 9         display: block;10         margin: 0 auto;11         border: 1px solid #666;12     }13     </style>14 </head>15 16 <body>17     <canvas id="myCanvas" width="600" height="460"></canvas>18     <script>19     var myCanvas = document.getElementById("myCanvas");20     var ctx = myCanvas.getContext('2d');21 22     function toRad(d) {23         return d * Math.PI / 180;24     }25 26     function circleRect(x, y, width, height, r, color) {27         //保存之前的绘图状态28         ctx.save();29         ctx.beginPath();30         //绘制四条边31         ctx.moveTo(x + r, y);32         ctx.lineTo(x + width - r, y);33 34         ctx.moveTo(x + r, y + height);35         ctx.lineTo(x + width - r, y + height);36 37         ctx.moveTo(x, y + r);38         ctx.lineTo(x, y + height - r);39 40         ctx.moveTo(x + width, y + r);41         ctx.lineTo(x + width, y + height - r);42 43         ctx.moveTo(x + r, y);44         ctx.arcTo(x, y, x, y + r, r);45 46         ctx.moveTo(x + width - r, y);47         ctx.arcTo(x + width, y, x + width, y + r, r);48 49         ctx.moveTo(x, y + height - r);50         ctx.arcTo(x, y + height, x + r, y + height, r);51 52         ctx.moveTo(x + width - r, y + height);53         ctx.arcTo(x + width, y + height, x + width, y + height - r, r);54         //传入颜色，则使用传入的颜色；否则使用默认黑色55         ctx.strokeStyle = color || '#000';56         ctx.stroke();57         //恢复之前的绘图状态58         ctx.restore();59     }60 61     circleRect(100, 100, 200, 200, 50, 'red');62     circleRect(300, 300, 100, 100, 25);63     </script>64 </body>65 66 </html>
登录后复制

View Code
