概述
这篇教程教靠谱客的朋友们用AutoCAD打造楼梯建模，教程很实用，制作方法也很简单 ，转发过来，希望这篇教程对大家有所帮助！先看看效果：
本题要画的是一个小木梯，大家做题时，不要计较图中尺寸与实际生活中的实物有何差别等，主要是要学习绘图的步骤。
下面，是本习题的详细绘图步骤讲解，最后面是绘图步骤讲解的Flash动画演示：

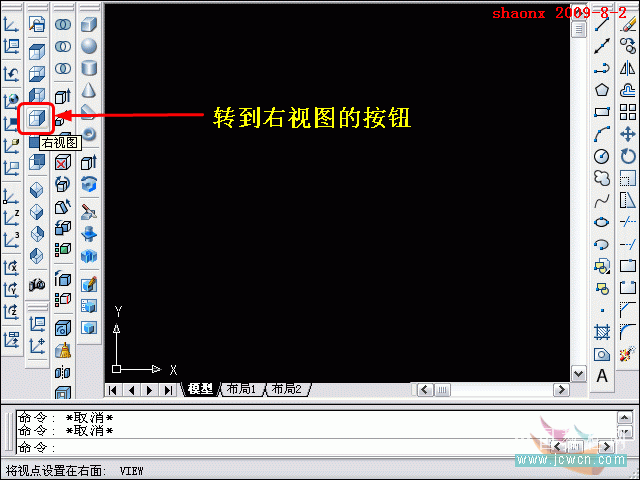

1、为了最终图形的样子以及绘制过程的方便，本题我们从右视图开始。打开CAD后，点击“右视图”按钮，进入到右视图界面。
2、画一长100的水平底边和夹角为60度的斜线，斜线长度未知，可画稍长点，如400。
3、将斜线往左水平复制，距离为100，如下图所示。
5、用R=0，对两水平线及两斜线做圆角，圆角后的图形呈倾斜状的平行四边形。

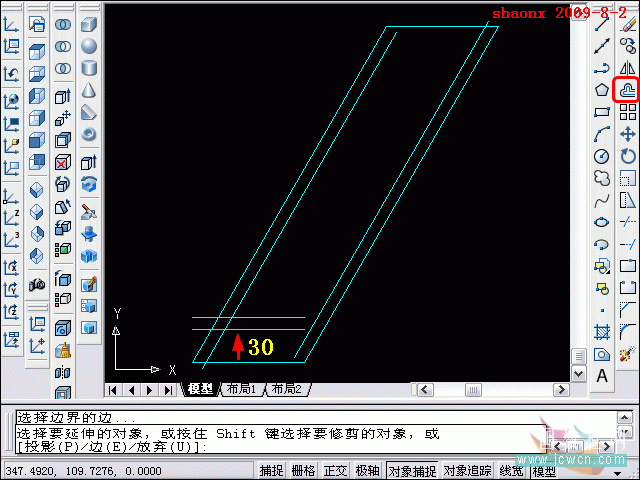

6、先将底边往上偏移30，然后，对底边的偏移线再往上偏移10，对两条斜线个往内偏移10，见下图。
7、在几条偏移线之间画一矩形，具体的矩形范围见下图所示。
8、删除掉偏移线，只留一根与底边垂直距离为40的偏移线，并量出底边与保留的偏移线间的斜线距离，这个距离就是等会要做的倾斜角度阵列的行距。
