概述
小波变换
传统的信号理论,是建立在Fourier分析基础上的,而Fourier变换作为一种全局性的变化,其有一定的局限性,如不具备局部化分析能力、不能分析非平稳信号等。在实际应用中人们开始对Fourier变换进行各种改进,以改善这种局限性,如STFT(短时傅立叶变换)。由于STFT采用的的滑动窗函数一经选定就固定不变,故决定了其时频分辨率固定不变,不具备自适应能力。
小波分析很好的解决了这个问题。小波直接把傅里叶变换的基给换了——将无限长的三角函数基换成了有限长的会衰减的小波基。这样不仅能够获取频率,还可以定位到时间了。
常见小波函数:Haar、Daubechies、Biorthogonal、Coiflets、Symlets、Morlet、Mexican Hat、Meyer、Gaus、Dmeyer、ReverseBior、Cgau、Cmor、Fbsp、Shan.
小波基函数参考链接:http://blog.csdn.net/jbb0523/article/details/42586749
代码示例
function y=wtfusion(x1,x2,N,wname)
%函数功能:
%
函数x=wtfusion(x1,x2,N,wname)将两幅原图像x1,x2进行基于小波变换的图像融合,得到融合后的图像y
%
近似分量采用加权平均的融合规则,各细节分量采用基于区域特性量测的融合规则
%输入参数:
%
x1----输入原图像1
%
x2----输入原图像2
%
N----小波分解的层数
%
wname----小波基函数
%输出参数:
%
y----原图像融合后得到的图像
%-----------------------------------------------------------------%
x1=double(x1);
%将uint8的图像数据类型转换成double型进行数据处理
x2=double(x2);
%将原图像x1,x2分别进行N层小波分解,wname为小波基函数,
%C为各层分解系数,S为各层分解系数长度,也就是大小.
%C的结构:c=[A(N)|H(N)|V(N)|D(N)|H(N-1)|V(N-1)|D(N-1)|H(N-2)|V(N-2)|D(N-2)|...|H(1)|V(1)|D(1)]
%A(N)代表第N层低频系数,H(N)|V(N)|D(N)代表第N层高频系数,分别是水平,垂直,对角高频
%S(N+2行2列)的结构是储存各层分解系数长度的,即第一行是A(N)的长度(其实是A(N)的原矩阵的行数和列数),
%第二行是H(N)|V(N)|D(N)|的长度,第三行是H(N-1)|V(N-1)|D(N-1)的长度,
%倒数第二行是H(1)|V(1)|D(1)长度,最后一行是X的长度(大小)
[C1,S1]=wavedec2(x1,N,wname);
[C2,S2]=wavedec2(x2,N,wname);
A1=appcoef2(C1,S1,wname,N);
%提取出小波分解的近似分量
A2=appcoef2(C2,S2,wname,N);
A=0.5*A1+0.5*A2;
%近似分量的融合规则采用加权平均的方法
%仿照matlab中近似分量和细节分量的存储方式,把融合后的近似分量和细节分量转成行向量,然后存入向量C中
%这样做是为了方便重构原图像
a=reshape(A,1,S1(1,1)*S1(1,2));
%将A转换成行向量
C=a;
for i=N:-1:1
%循环从第N层到第1层
[H1,V1,D1]=detcoef2('all',C1,S1,i);
%提取出小波分解的各层细节分量
[H2,V2,D2]=detcoef2('all',C2,S2,i);
H=f(H1,H2);
%各层细节分量的融合规则采用基于区域特性量测的融合规则
V=f(V1,V2);
D=f(D1,D2);
h=reshape(H,1,S1(N+2-i,1)*S1(N+2-i,2));%分别将融合后的细节分量转成行向量,并存入行向量C中
v=reshape(V,1,S1(N+2-i,1)*S1(N+2-i,2));
d=reshape(D,1,S1(N+2-i,1)*S1(N+2-i,2));
C=[C,h,v,d];
end
S=S1;
y=waverec2(C,S,wname);
%重构原图像
figure(1);imshow(uint8(y));title('基于小波变换的融合图像')
end
function y=f(x1,x2)
%函数功能:
%
y=f(x1,x2)将两幅原图像x1和x2基于区域特性量测的融合规则进行融合,得到融合后的图像y
%
首先计算两幅图像的匹配度,若匹配度大于阈值,说明两幅图像对应局部能量较接近,
%
因此采用加权平均的融合方法;若匹配度小于阈值,说明两幅图像对应局部能量相差较大,
%
因此选取局部区域能量较大的小波系数作为融合图像的小波系数
%输入参数:
%
x1----输入原图像1
%
x2----输入原图像2
%输出参数:
%
y----融合后的图像
%------------------------------------------------------------%
w=1/16*[1 2 1;2 4 2;1 2 1];
%权系数
E1=conv2(x1.^2,w,'same');
%分别计算两幅图像相应分解层上对应局部区域的“能量”
E2=conv2(x2.^2,w,'same');
M=2*conv2(x1.*x2,w,'same')./(E1+E2);%计算两幅图像对应局部区域的匹配度
T=0.7;
%定义匹配阈值
Wmin=1/2-1/2*((1-M)/(1-T));
Wmax=1-Wmin;
[m,n]=size(M);
for i=1:m
for j=1:n
if M(i,j)<T
%如果匹配度小于匹配阈值,说明两幅图像对应局部区域能量距离较远;
if E1(i,j)>=E2(i,j)
%那么就直接选取区域能量较大的小波系数
y(i,j)=x1(i,j);
else
y(i,j)=x2(i,j);
end
else
%如果匹配度大于匹配阈值,说明两幅图像对应局部区域能量比较接近;
if E1(i,j)>=E2(i,j)
%那么就采用加权的融合算法
y(i,j)=Wmax(i,j)*x1(i,j)+Wmin(i,j)*x2(i,j);
else
y(i,j)=Wmin(i,j)*x1(i,j)+Wmax(i,j)*x2(i,j);
end
end
end
end
end
函数调用
x1 = imread('lena1.jpg');
x2 = imread('lena2.jpg');
out = wtfusion(x1,x2,2,'db1');
subplot(1,3,1);imshow(x1);title('左模糊');
subplot(1,3,2);imshow(x2);title('右模糊');
subplot(1,3,3);imshow(uint8(out));title('基于小波变换的图像融合');

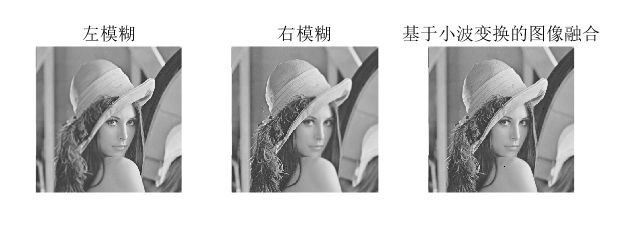

运行结果
